853-99-054-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 54pin 3A 2.54μm 锡铅 黑色 通孔安装 34.67mm(长度)*3.05mm(高度)
供应商型号: Q-853-99-054-10-001000
供应商: 期货订购
标准整包数: 1

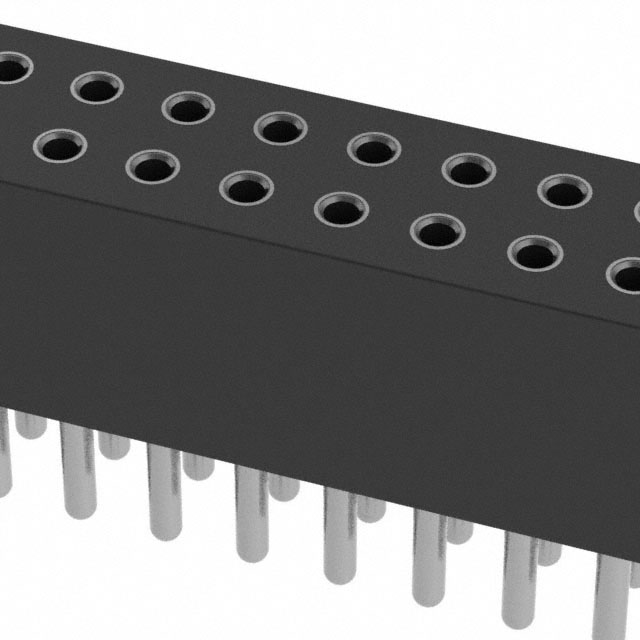

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-99-054-10-001000

853-99-054-10-001000概述

    Mill-Max Mfg. Corp. 系列 850, 851, 852, 853 产品技术手册

    1. 产品简介


    Mill-Max Mfg. Corp. 是一家专注于高品质连接器制造的企业,其产品广泛应用于航空航天、汽车、工业控制等领域。本文介绍的是系列 850, 851, 852, 853 连接器,这些产品具有独特的单排和双排插针头设计,特别适合用于需要高密度互连的应用场景。

    2. 技术参数


    - 插针间距: 0.050 英寸(1.27 毫米)
    - 最小板堆叠高度: 0.248 英寸(6.3 毫米)
    - 插针直径: 0.016 英寸(0.40 毫米)(适用于 850 系列插针头)
    - 接触电阻: 高可靠性的铍铜接触件,额定电流为 3 安培
    - 绝缘材料: 耐高温热塑塑料,适用于所有焊接操作

    3. 产品特点和优势


    - 高可靠性: 使用耐高温热塑塑料制成的绝缘体,确保在各种焊接操作中保持稳定。
    - 高性能: 镀金接触件,提高电气连接的可靠性和耐用性。
    - 灵活配置: 单排和双排插针头可根据不同需求进行选择。
    - 高效安装: 0.050 英寸的插针间距使得连接器可以实现高密度互连。

    4. 应用案例和使用建议


    - 应用案例: 系列 850, 851, 852, 853 连接器可应用于工业自动化控制系统、机器人、医疗设备等需要高密度互连的应用场景。
    - 使用建议: 在焊接过程中,应使用合适的温度设置,以确保连接器不受热损坏。对于特定的连接应用,建议进行详细的测试,以验证连接器的可靠性和性能。

    5. 兼容性和支持


    - 兼容性: 该系列产品与多种电子设备兼容,特别适用于需要高密度互连的应用场合。
    - 支持和维护: Mill-Max 提供全面的技术支持和维护服务,包括产品规格书、安装指南和故障排查支持。

    6. 常见问题与解决方案


    - 问题 1: 连接器焊接时出现虚焊。
    - 解决方案: 确保焊接温度和时间合适,并在焊接前清洁焊接部位。

    - 问题 2: 插针插入困难。
    - 解决方案: 检查插针和插座是否正确对齐,必要时使用专用工具辅助插入。

    7. 总结和推荐


    综上所述,Mill-Max Mfg. Corp. 的系列 850, 851, 852, 853 连接器以其出色的可靠性和高密度互连能力,在工业自动化、机器人及医疗设备等领域有着广泛的应用前景。无论是从设计灵活性还是耐用性角度来看,该产品都表现出色,强烈推荐在高要求的电子设备中使用。
    该文章基于 Mill-Max Mfg. Corp. 提供的产品技术手册编写,详细介绍了产品的特点、技术参数和应用场景,希望能帮助读者更好地了解和使用这一系列连接器产品。

853-99-054-10-001000参数

参数
针脚数 54pin
触头镀层 - 配接 锡铅
防护等级 -
颜色 黑色
类型 Push-Pull,Receptacle
额定电流 3A
排数 2
间距-配接 1.27mm
触头镀层厚度 - 配接 2.54μm
长*宽*高 34.67mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-99-054-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-99-054-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-99-054-10-001000 853-99-054-10-001000数据手册

853-99-054-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.3899 ¥ 61.3362
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 61336.2
直接购买
加入购物车
