851-41-042-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 42pin 250nm 金 黑色 通孔安装
供应商型号: Q-851-41-042-10-011000
供应商: 期货订购
标准整包数: 1

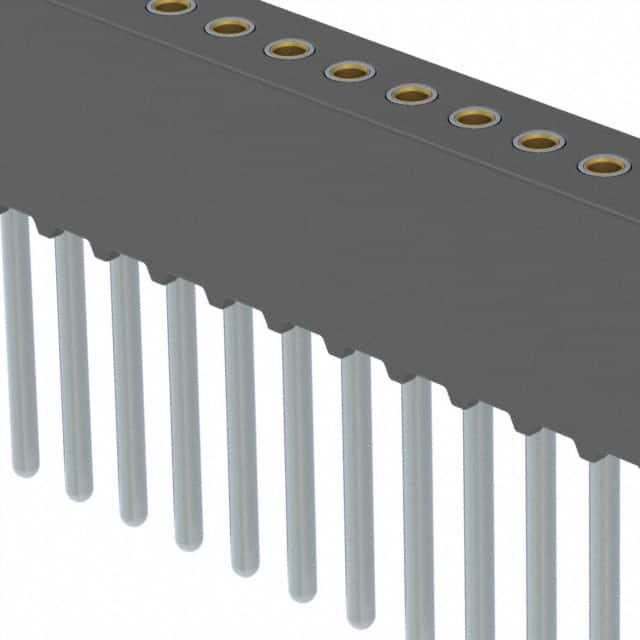

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-41-042-10-011000

851-41-042-10-011000概述


    产品简介


    Mill-Max公司生产的Series 850、851、852、853系列连接器是专为高速数据传输和可靠电力传输设计的互连解决方案。这些连接器包括单排和双排直角插头和插座,广泛应用于电信、医疗设备、计算机系统、工业控制设备和其他高可靠性需求的应用场景。

    技术参数


    - 尺寸和间距: 0.050英寸(1.27毫米)网格
    - 针脚数量: 单排(Series 850和851)01至50个针脚;双排(Series 852和853)002至100个针脚
    - 接触材料: 850和852系列使用4006-1和4006-2针,851和853系列使用4890-1和4890-2插座,支持直径从0.015英寸到0.021英寸的插针
    - 接触可靠性: 3-指铍铜(BeCu #11)接触器,额定电流3安培
    - 绝缘材料: 高温塑料,适用于所有焊接操作
    - 环境合规性: 符合RoHS-2标准(2011/65/EU)

    产品特点和优势


    1. 高可靠性: 采用Hi-Rel 3-指接触器,确保了卓越的电气连接性能。
    2. 广泛的兼容性: 可选配多种镀层(如金镀层和锡铅镀层),满足不同应用的需求。
    3. 灵活的安装方式: 支持单排和双排配置,适用于各种紧凑型设计。
    4. 环保材料: 使用符合RoHS标准的材料,有助于环境保护。

    应用案例和使用建议


    - 应用案例: 这些连接器被广泛应用于医疗设备中的板对板连接,以及高速数据通信系统中的板间连接。
    - 使用建议: 在组装时,建议使用适当的夹具以确保正确的插入深度和接触压力,避免松动和虚接问题。

    兼容性和支持


    - 兼容性: Series 850和852系列的插针可与标准MM #4006-1和#4006-2针兼容;Series 851和853系列的插座可与MM #4890-1和#4890-2插座兼容。
    - 支持和服务: Mill-Max公司提供详尽的技术文档和客户支持服务,确保用户能够充分利用这些连接器的优势。

    常见问题与解决方案


    - 问题1: 插针插入困难。
    - 解决方案: 检查插孔是否有杂质或损伤,确保插针无变形。
    - 问题2: 接触电阻高。
    - 解决方案: 确保所有插脚和插座正确安装,并定期清洁连接器以去除氧化层。

    总结和推荐


    Mill-Max的Series 850、851、852、853系列连接器以其卓越的可靠性、广泛的应用兼容性和强大的技术支持而脱颖而出。这些连接器特别适合需要高可靠性和紧凑设计的应用场合。基于以上分析,我们强烈推荐使用这些连接器来提升电子系统的整体性能。

851-41-042-10-011000参数

参数
针脚数 42pin
触头镀层厚度 - 配接 250nm
类型 Push-Pull,Receptacle
防护等级 -
排数 1
间距-配接 1.27mm
触头镀层 - 配接
额定电流 -
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-41-042-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-41-042-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-41-042-10-011000 851-41-042-10-011000数据手册
