851-93-033-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 33pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-851-93-033-10-001000
供应商: 期货订购
标准整包数: 1

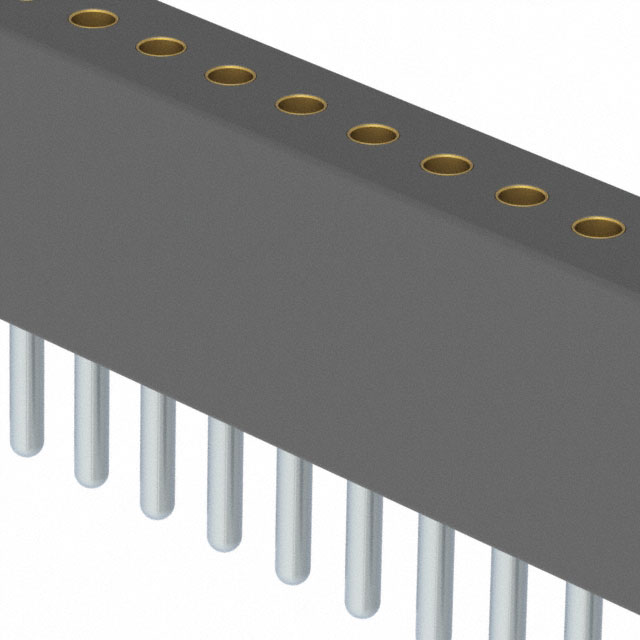

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-93-033-10-001000

851-93-033-10-001000概述

    Mill-Max 850, 851, 852, 853系列互连产品技术手册

    产品简介


    Mill-Max Mfg. Corp.的Series 850, 851, 852, 853系列互连产品专为精密连接应用设计。这些产品包含单行和双行的直角插针头和插座,适用于广泛的工业应用。系列850和851提供单行和双行形式,而系列852和853则主要用于双行布局。它们广泛应用于电子电路板组装、通信设备、工业自动化系统和医疗设备等领域。

    技术参数


    1. 材料与结构
    - 绝缘体:采用高温塑料,适合所有焊接操作。
    - 接触件:采用高可靠性、三爪铍铜(BeCu)#11型接触件,额定电流为3安培。
    - 插针:Series 850和852使用MM #4006-1和#4006-2插针;Series 851和853使用MM #4890-1和#4890-2插座,可接受直径为0.015”到0.021”的插针。
    2. 规格与尺寸
    - 单行插针头:Series 850...001,每排01-50个插针。
    - 双行插针头:Series 852...001,每排002-100个插针。
    - 单行插座:Series 851...001,每排01-50个插针。
    - 双行插座:Series 853...001,每排002-100个插针。
    3. 电气特性
    - 额定电流:每个接触件3安培。
    - 工作电压:具体数值需参见技术手册。
    - 环境温度:-40°C至+105°C。
    4. 机械特性
    - 连接器尺寸:依据具体型号不同,详见下图尺寸说明。

    产品特点和优势


    1. 高可靠性
    - 采用高可靠性的三爪铍铜接触件,确保长期稳定的电连接。
    2. 宽广的应用范围
    - 支持多种插针直径,适应不同的应用场景。
    3. 环保合规
    - 符合RoHS-2标准,无铅设计,符合环保要求。

    应用案例和使用建议


    1. 应用场景
    - 适用于需要高度可靠连接的电路板,如高速通信设备、工业控制系统和医疗仪器。
    - 可以直接焊接在电路板上,易于安装和维修。
    2. 使用建议
    - 在安装过程中注意焊接温度,避免损坏绝缘体。
    - 定期检查连接部位,确保接触良好。
    - 对于长时间运行的应用,建议定期进行性能测试,确保可靠性。

    兼容性和支持


    1. 兼容性
    - Series 850, 851, 852, 853系列产品与其他同系列插针和插座完全兼容。
    2. 支持
    - Mill-Max公司提供详尽的技术文档和在线支持,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:插针和插座之间连接不良。
    - 解决方案:检查接触面是否有污物或氧化层,清洁后重新连接。
    2. 问题:连接器发热。
    - 解决方案:检查负载电流是否超过额定值,如果超过则减少电流或更换更大额定值的产品。
    3. 问题:焊接时插针头或插座变形。
    - 解决方案:控制焊接温度和时间,避免过热。

    总结和推荐


    Mill-Max 850, 851, 852, 853系列互连产品以其高可靠性、广泛的应用范围和环保特性,在众多行业得到了广泛应用。无论是对可靠性要求极高的场合还是普通应用场景,这些产品都能表现出色。总体而言,强烈推荐这一系列互连产品用于各类高端电子设备的连接需求。

851-93-033-10-001000参数

参数
额定电流 3A
触头镀层厚度 - 配接 760nm
针脚数 33pin
间距-配接 1.27mm
防护等级 -
触头镀层 - 配接
类型 Push-Pull,Receptacle
颜色 黑色
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-93-033-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-93-033-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-93-033-10-001000 851-93-033-10-001000数据手册

851-93-033-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
