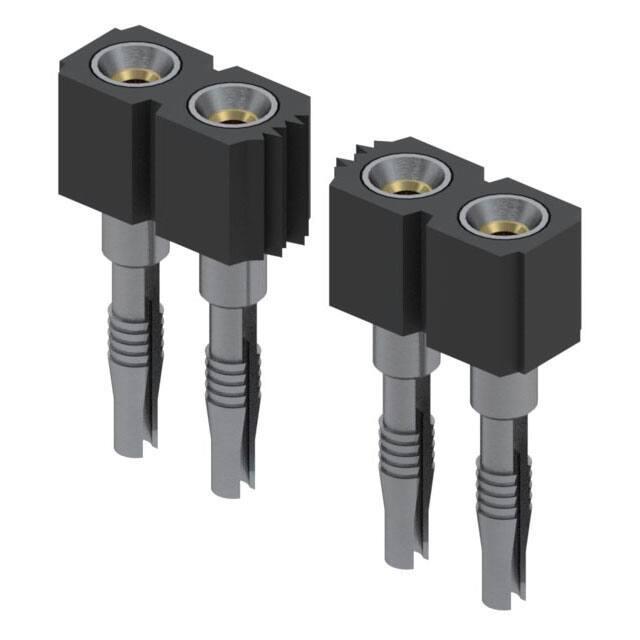

346-93-146-41-013000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn Socket Strip SKT 46 POS 2.54mm Press Fit ST Thru-Hole
供应商型号: Q-346-93-146-41-013000
供应商: 期货订购
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 346-93-146-41-013000

346-93-146-41-013000概述

    Mill-Max 304 和 346 系列 0.100" 网格免焊接压力插入式互连

    产品简介


    Mill-Max Mfg. Corp. 是一家专注于设计和制造高品质互连产品的公司。本文介绍的产品是 Mill-Max 304 和 346 系列 0.100" 网格免焊接压力插入式互连。它们被广泛应用于需要高可靠性和高密度连接的应用场景中,如工业自动化、医疗设备和通信系统。

    技术参数


    - 尾针尺寸:Mill-Max 独特的尾针设计能够适应通孔,不会对多层板的内层造成应力。
    - 插孔规格:
    - 304 系列:推荐钻孔直径为 1.1 mm,通孔直径范围为 0.036" - 0.041"。
    - 346 系列:推荐钻孔直径为 1.1 mm,通孔直径范围为 0.040" ± 0.003"。
    - 接触件:Hi-Rel, 4-指铍铜接触件,额定电流为 3 安培。
    - 绝缘材料:高温热塑性材料,厚度范围为 0.015" - 0.025"。
    - 适用板材厚度:
    - 304 系列:0.062" 厚度的板材。
    - 346 系列:0.060" - 0.100" 或 0.090" - 0.130" 厚度的板材。

    产品特点和优势


    - 独特的尾针设计:可轻松插入通孔且不会损伤内部结构。
    - 高可靠性:接触件采用高强度的铍铜材质,提供高可靠的电连接。
    - 广泛的适用性:适用于多种厚度的印刷电路板,具有良好的通用性。
    - 便捷的安装:无需焊接即可完成安装,节省时间和成本。

    应用案例和使用建议


    - 工业自动化:适用于自动化生产线中的传感器和控制器之间的连接。
    - 医疗设备:确保在高频率使用环境下保持稳定性能。
    - 通信系统:在空间有限的设备中提供高密度的连接。
    - 建议:在使用时,确保正确选择合适的插孔直径,并在钻孔前进行预处理以保证最佳效果。

    兼容性和支持


    - 兼容性:产品兼容各种厚度的印刷电路板,适用于不同的应用需求。
    - 支持:Mill-Max 提供详细的安装指南和技术支持,确保客户能够顺利地使用产品。

    常见问题与解决方案


    - 问题一:无法准确插入尾针。
    - 解决方案:确保钻孔直径符合推荐规格,并在插入前进行适当的预处理。
    - 问题二:接触不良。
    - 解决方案:检查接触件是否完全插入并确保无灰尘或杂质干扰。

    总结和推荐


    Mill-Max 304 和 346 系列 0.100" 网格免焊接压力插入式互连具有出色的可靠性、通用性和便捷性,适用于多种高要求的应用场景。强烈推荐使用这些产品来提升系统的可靠性和效率。

346-93-146-41-013000参数

参数
长*宽*高 116.8mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

346-93-146-41-013000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

346-93-146-41-013000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 346-93-146-41-013000 346-93-146-41-013000数据手册

346-93-146-41-013000封装设计

查看详情并下载
Symbol
Footprint
3D Model
