835-43-020-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 2 20pin 4.5A 760nm 金 黑色 通孔安装 25.4mm(长度)*5.08mm(高度)
供应商型号: Q-835-43-020-10-001000
供应商: 期货订购
标准整包数: 25

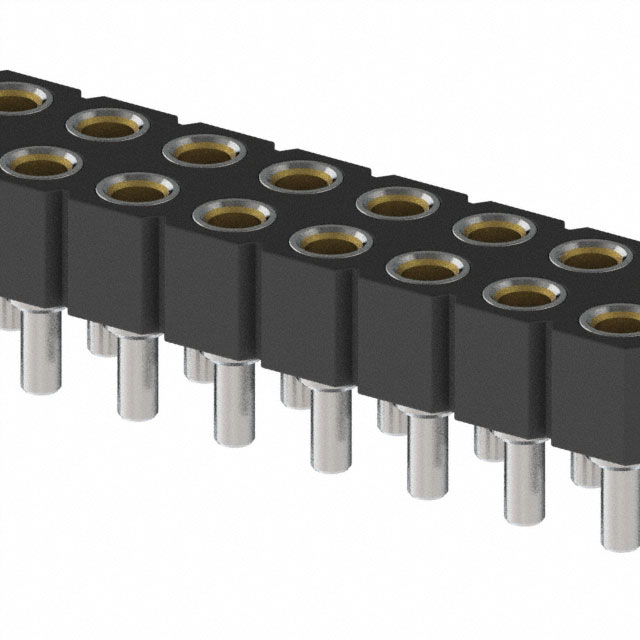

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 835-43-020-10-001000

835-43-020-10-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的Series 834 & 835插针式插座是一种用于电路板之间的互连解决方案。该系列产品包括单排(834系列)和双排(835系列)插针插座,适用于各种电路板间的数据传输和信号连接。这些插座广泛应用于通信设备、计算机系统、医疗设备等领域,为电路板设计提供了高效、可靠的互连方式。

    技术参数


    - 尺寸和外形:单排(834系列)和双排(835系列),采用0.100英寸网格布局。
    - 插针规格:可接受直径0.030英寸或0.025英寸的圆柱形或方形插针。
    - 插孔直径:0.043英寸(内部),0.036英寸(外部)。
    - 高度:插座高度为0.130英寸,适合低轮廓应用。
    - 引脚数量:单排最多64个引脚,双排最多72个引脚。
    - 安装孔:推荐安装孔直径为0.046英寸±0.003英寸的通孔。
    - 材料:绝缘体采用耐高温材料,插针为黄铜,接触点为铍铜。
    - 焊接工艺:适用于手工焊接、波峰焊接和回流焊接。
    - 环保认证:符合RoHS-2标准。

    产品特点和优势


    - 高可靠性:独特的有机纤维屏障设计防止焊料、焊膏或助焊剂污染内部弹簧接触点。
    - 易安装:插座可方便地插入通孔并进行焊接,适用多种焊接工艺。
    - 低轮廓设计:厚度仅为0.130英寸,适用于空间受限的应用场合。
    - 多样化的插针选项:可选择直径为0.030英寸或0.025英寸的插针,适应不同需求。
    - 良好的兼容性:支持行业标准的0.025英寸方形插针头,通用性强。

    应用案例和使用建议


    - 典型应用场景:用于两个或多个平行电路板间的互连,如计算机主板、服务器背板等。
    - 使用建议:在组装过程中,应注意保护有机纤维屏障不受损伤,避免影响插针的正常插入。焊接时应确保焊料完全填充通孔,以实现可靠的电气连接。

    兼容性和支持


    - 兼容性:本产品兼容行业标准的0.025英寸和0.030英寸插针,广泛适用于各类电路板。
    - 厂商支持:Mill-Max公司提供全面的技术支持和售后服务,用户可通过其官方网站获取更多详细信息和技术文档。

    常见问题与解决方案


    - Q: 插座焊接后无法插入插针?
    - A: 检查有机纤维屏障是否已正确移除,确认插针直径符合要求,如有必要可重新焊接插座。
    - Q: 插针与插座接触不良?
    - A: 确保插针完全插入,检查插座和电路板之间的焊接质量。
    - Q: 插座出现接触故障?
    - A: 检查是否有杂物堵塞插孔,清理后重新尝试插入插针。

    总结和推荐


    Series 834 & 835插针式插座以其高可靠性、低轮廓设计和广泛的兼容性,在众多应用场合中表现出色。尤其适用于空间受限和对互连性能要求较高的场合。鉴于其出色的表现和丰富的功能,我们强烈推荐使用Mill-Max的产品以满足您的互连需求。

835-43-020-10-001000参数

参数
间距-配接 2.54mm
排数 2
触头镀层 - 配接
额定电流 4.5A
类型 Pass Through,Push-Pull,Receptacle
针脚数 20pin
颜色 黑色
触头镀层厚度 - 配接 760nm
防护等级 -
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

835-43-020-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

835-43-020-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 835-43-020-10-001000 835-43-020-10-001000数据手册

835-43-020-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.6196 ¥ 38.3423
库存: 2500
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 38342.3
