834-47-032-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 32pin 4.5A 金 黑色 通孔安装 81.28mm(长度)*2.54mm(高度)
供应商型号: Q-834-47-032-10-001000
供应商: 期货订购
标准整包数: 1

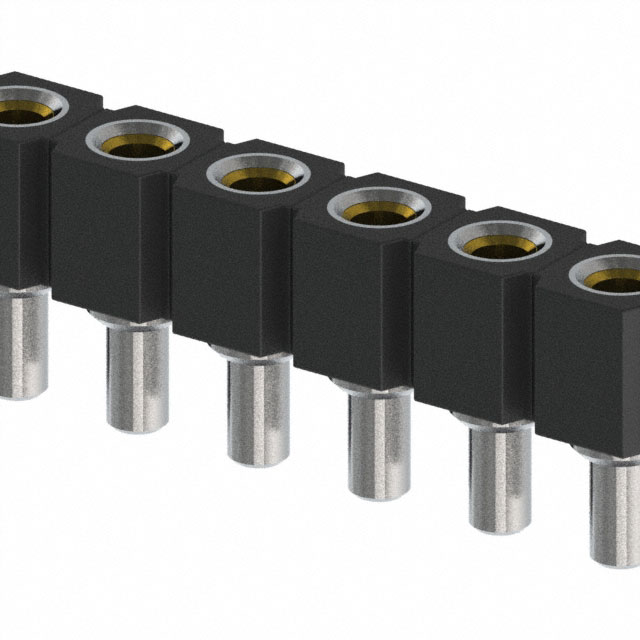

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 834-47-032-10-001000

834-47-032-10-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的834系列和835系列OFP®穿通插座是用于多层电路板之间互连的重要组件。这些插座提供了两种引脚直径选择:.030英寸和.025英寸。它们可以单行或双行排列,并且设计用于手焊、波峰焊或回流焊工艺。这些插座特别适用于需要在两块或多块平行电路板之间进行互连的应用场合。

    技术参数


    - 引脚直径: .030英寸 或 .025英寸
    - 引脚数量: 834系列为1到64个引脚;835系列为4到72个引脚
    - 外形尺寸:
    - 单行: .130英寸高,.100英寸宽
    - 双行: .200英寸高,.100英寸宽
    - 适用焊接工艺: 手焊、波峰焊、回流焊
    - 绝缘材料: 高温绝缘材料,符合所有焊接工艺
    - 环境要求:
    - 工作温度: 未明确提及,但一般适用于工业标准温度范围
    - 耐受能力: 能够承受高温焊接过程

    产品特点和优势


    - 低外形设计: 高仅为.130英寸,非常适合空间受限的设计
    - 兼容多种引脚类型: 支持.030英寸圆形引脚和.025英寸方形引脚
    - 环保材料: 使用有机纤维插件(Organic Fibre Plug®),防止助焊剂污染内部弹簧接触点
    - 易于焊接: 设计可用于手焊、波峰焊和回流焊工艺,确保可靠性

    应用案例和使用建议


    - 典型应用场景: 用于连接两块或多块平行电路板
    - 使用建议:
    - 在进行回流焊时,注意助焊剂不会进入插座内
    - 确保焊接前的孔径合适(Ø.046 ±.003英寸)
    - 对于复杂的电路板布局,建议预先测试以确保正确安装

    兼容性和支持


    - 兼容性: 支持.030英寸和.025英寸引脚,适用于各种电路板设计
    - 厂商支持: 提供详细的电气、机械和环境数据,具体见第264页
    - 认证: 符合RoHS-2标准

    常见问题与解决方案


    - 问题: 助焊剂污染插座内部
    - 解决方案: 使用有机纤维插件防止助焊剂进入
    - 问题: 插座安装不稳
    - 解决方案: 确保焊接孔径合适,并按正确工艺焊接
    - 问题: 焊接后插座失效
    - 解决方案: 检查是否严格按照制造商的焊接工艺进行操作

    总结和推荐


    Mill-Max的834系列和835系列OFP®穿通插座是一款设计精良的产品,适合多种焊接工艺并提供可靠的连接解决方案。其独特的有机纤维插件设计和低外形设计使其成为空间受限设计的理想选择。强烈推荐在需要精确、可靠互连应用中使用这款产品。

834-47-032-10-001000参数

参数
触头镀层厚度 - 配接 -
类型 Pass Through,Push-Pull,Receptacle
间距-配接 2.54mm
防护等级 -
针脚数 32pin
触头镀层 - 配接
排数 1
颜色 黑色
额定电流 4.5A
长*宽*高 81.28mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

834-47-032-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

834-47-032-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 834-47-032-10-001000 834-47-032-10-001000数据手册

834-47-032-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
