801-93-038-61-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 38pin 4.5A 760nm 金 黑色 通孔安装 96.52mm(长度)*2.54mm(高度)
供应商型号: Q-801-93-038-61-001000
供应商: 期货订购
标准整包数: 1

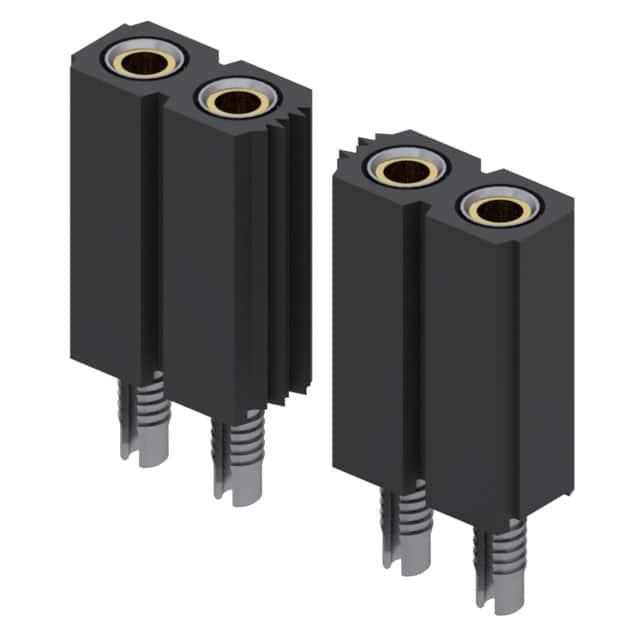

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 801-93-038-61-001000

801-93-038-61-001000概述


    产品简介


    Mill-Max制造公司的801-93-038-61-001000是一款用于连接系统的插座,特别适用于需要高可靠性和耐温性的应用场合。这种插接系统采用.100网格设计,提供无焊接压力连接,确保电路的稳定性和可靠性。该产品通过通孔技术实现单行布线,接受直径在0.025至0.037英寸、横截面为0.025平方英寸的端子。壳体电镀采用93代码,具体为200微英寸的锡铅(93/7)覆盖在100微英寸镍上,而内部接触则采用30微英寸金覆盖在50微英寸镍上。该插座的主要特点是具有自复位功能,能够适应多种电路板设计的需求,广泛应用于汽车、航空航天、医疗设备及通信等领域。

    技术参数


    - 引脚数量: 38
    - 尺寸: .100网格
    - 电气特性: 额定电压100 VRMS/150 VDC;绝缘电阻最小值10,000兆欧;介电强度最小值1000 VRMS(系列117收缩DIP最小值700 VRMS)
    - 温度范围: 工作温度-55°C到+125°C;熔点980°C/865°C(液相线/固相线)
    - 使用寿命: 至少100个循环;应力松弛:在100°C下1000小时后仍保持96%的应力,在200°C下1000小时后仍保持70%的应力
    - 材料: 主要材料为铍铜合金(UNS C17200),机械加工后硬度为36-43 HRC;引脚材料为黄铜合金(UNS C36000),机械加工后硬度为80-90 HRB

    产品特点和优势


    该插接系统的主要优势在于其高电流承载能力(最高可达4.5安培)、优异的机械寿命(至少100个循环)和卓越的温度稳定性(可承受从-55°C到+125°C的工作温度)。此外,该产品的引脚和壳体均采用优质材料制成,确保长时间使用下的可靠性和耐用性。特别是,铍铜合金(UNS C17200)拥有出色的机械性能和良好的导电性,而黄铜合金(UNS C36000)则确保了引脚的良好导电性和易加工性。这些特点使得该产品在复杂的应用环境中表现出色,如高振动、高温或极端气候条件下,从而成为市场上极具竞争力的选择。

    应用案例和使用建议


    应用案例:
    1. 汽车电子: 由于能承受极端温度变化和高振动环境,此插接系统非常适合用于汽车发动机控制单元(ECU)和传感器连接。
    2. 航空航天: 在航空电子设备中,要求电气连接系统具有高度可靠性和长期稳定性,该插接系统完全符合这些要求。
    3. 医疗设备: 在医学成像和诊断仪器中,对于电气部件的可靠性有着严格的要求,本产品通过其优越的机械和电气性能满足这一需求。
    使用建议:
    - 连接布局: 设计时应考虑引脚间距和电路板布局,确保连接稳定且易于维护。
    - 环境防护: 对于可能暴露于恶劣环境的应用,建议增加额外的保护措施,如防尘盖或防水涂层。
    - 热管理: 在高温环境下使用时,需注意散热设计,避免因过热导致的性能下降。

    兼容性和支持


    该产品与各种标准电路板和连接器兼容,便于集成到现有系统中。制造商提供了详尽的技术文档和支持服务,以确保用户能够顺利安装和使用该产品。同时,产品符合RoHS指令,并通过了一系列严格的质量测试,保证其安全性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座难以插入 | 确保正确对齐引脚,并检查是否有异物阻挡。 |
    | 连接器在高温下性能下降 | 使用合适的散热措施,如增加散热片或优化电路板布局。 |
    | 插座长时间使用后出现疲劳 | 定期检查和更换磨损的插座,以确保电路连接的可靠性。 |

    总结和推荐


    总体来看,Mill-Max的801-93-038-61-001000插接系统凭借其出色的机械寿命、温度适应能力和可靠性,在多个应用领域展现出强大的竞争优势。其坚固的设计、高质量材料的选用以及详尽的支持服务使其成为同类产品中的佼佼者。因此,对于需要高性能、高稳定性的电子连接需求,这款插接系统无疑是一个值得推荐的选择。

801-93-038-61-001000参数

参数
触头镀层 - 配接
额定电流 4.5A
排数 1
针脚数 38pin
颜色 黑色
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
防护等级 -
长*宽*高 96.52mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-93-038-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-93-038-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 801-93-038-61-001000 801-93-038-61-001000数据手册

801-93-038-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
