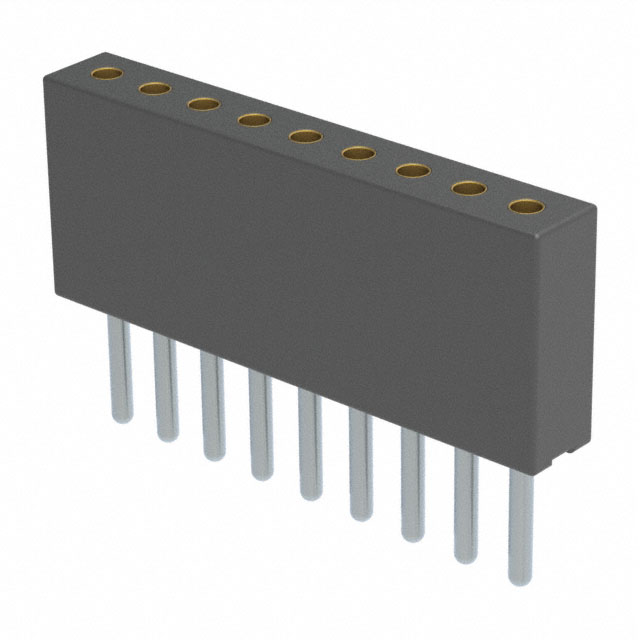

851-43-009-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 9pin 3A 760nm 金 黑色 通孔安装 11.81mm(长度)*1.78mm(高度)
供应商型号: Q-851-43-009-10-002000
供应商: 期货订购
标准整包数: 42
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-009-10-002000

851-43-009-10-002000概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了型号为851-43-009-10-002000的连接器插针。该产品属于Interconnect Socket类,具有直线式插座,单排设计,通过孔安装。它适用于直径在0.015到0.022英寸之间的导线。插针采用镀锡及镍电镀工艺,接触部分则采用金镀层以增强导电性能。该产品被广泛应用于电子设备中的电路连接,特别是在要求高可靠性和长期稳定性的场合。

    技术参数


    - 插针型号:0467(黄铜合金)
    - 材料:黄铜合金(UNS C36000)符合ASTM B 16标准
    - 接触型号:#21,低力三爪接触设计
    - 最大电流承载能力:3安培
    - 操作温度范围:-55°C至+125°C
    - 镀层规格:
    - 外壳镀层:200 μ" 锡(哑光)覆100 μ" 镍
    - 内部接触镀层:30 μ" 金覆50 μ" 镍
    - 插针硬度:80-90 Rockwell B
    - 绝缘材料:尼龙46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 热变形温度:290°C(在264 psi压力下)
    - 重量密度:0.307 lb/in³
    - 电阻:最大10毫欧姆
    - 化学成分:铜61.5%,锌35.4%,铅3.1%

    产品特点和优势


    这款插针具有显著的优势。它采用了耐高温、高导电性的黄铜合金,可以承受较高的操作温度,并且具有良好的机械强度和耐磨性。内接触部分采用金镀层,确保了低接触电阻和长期稳定性。此外,插针的直线式设计使其易于安装和拆卸,减少了故障率,提高了系统的可靠性。整体来说,这些特点使得该插针成为需要高可靠性连接的理想选择。

    应用案例和使用建议


    根据技术手册中的描述,这款插针可广泛应用于各种电子设备中,如汽车电子、工业控制、通讯设备等领域。例如,在汽车电子系统中,该插针可用于发动机管理系统、车身控制系统等关键部位的连接,保证了系统在恶劣环境下的稳定运行。使用时,建议在安装前检查导线尺寸是否符合0.015至0.022英寸的标准范围,并按照规范进行焊接或压接操作,以确保最佳的电气连接效果。

    兼容性和支持


    该插针产品与其他常见的电子元器件和设备具有良好的兼容性。制造商Mill-Max提供了全面的技术支持和售后服务,用户可通过官网或其他渠道获得详细的产品信息和技术支持。此外,产品完全符合RoHS、REACH等环保标准,并且不含DRC冲突矿物,因此用户可以放心使用。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,以下是几个典型的例子及其解决办法:
    - 问题:插针接触不良
    解决方法:检查导线尺寸是否符合要求,重新焊接或压接插针。
    - 问题:插针安装不稳定
    解决方法:确保安装过程严格按照说明书执行,使用适当的工具进行固定。

    总结和推荐


    总体来看,型号为851-43-009-10-002000的连接器插针具备高可靠性和优良的电气性能,特别适用于需要高性能连接的应用场合。凭借其出色的耐用性和兼容性,我们强烈推荐此产品用于需要高度稳定性和可靠性的电子设备中。同时,制造商提供的全方位技术支持也将为用户提供有力保障。

851-43-009-10-002000参数

参数
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 760nm
额定电流 3A
类型 Push-Pull,Receptacle
防护等级 -
针脚数 9pin
间距-配接 1.27mm
颜色 黑色
长*宽*高 11.81mm(长度)*1.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-009-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-009-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-009-10-002000 851-43-009-10-002000数据手册

851-43-009-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
