首页  >  产品百科  >  310-41-105-41-001000

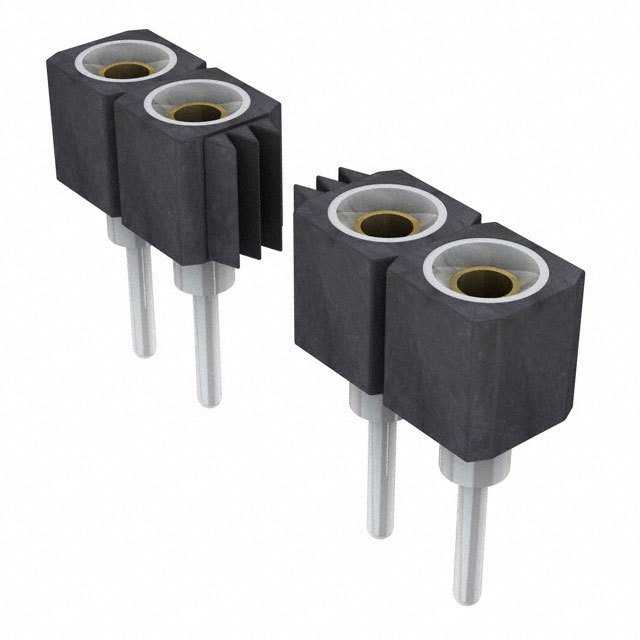

310-41-105-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 3A 250nm 金 黑色 通孔安装 12.7mm(长度)*2.54mm(高度)
供应商型号: H-310-41-105-41-001000
供应商: Heilind
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-41-105-41-001000

310-41-105-41-001000概述


    产品简介


    Mill-Max Mfg. Corp. 提供的一系列 .100"网格焊接尾单行排针(Series 310, 311, 315)是一种广泛应用于电子连接领域的优质产品。这些排针主要用于接受直径在0.015至0.025英寸范围内的引脚和标准IC引线,适用于各种电子设备的连接和接口设计。产品具有多种长度和高度选项,以适应不同的电路板需求。

    技术参数


    以下是该系列产品的主要技术规格:
    - 插针直径:0.015至0.025英寸
    - 焊接尾长度:
    - 标准长度
    - 长度适用于多层板
    - 超低和极低轮廓
    - 接触材料:BeCu #12和#30,额定电流为3安培
    - 绝缘材料:高温度热塑性塑料,适合所有焊接操作
    - 可选电镀代码:
    - 10 µ” Au
    - 30 µ” Au
    - 200 µ” Sn/Pb
    - 100 µ” Sn
    - 200 µ” Sn

    产品特点和优势


    该系列产品具备多项显著优势:
    - 可靠性高:Hi-Rel级别的设计确保了长时间稳定运行,特别是在关键任务应用中。
    - 多样化选择:提供不同长度和高度的焊接尾,满足各种安装需求。
    - 广泛的适用性:能够兼容各种直径的引脚和标准IC引线,应用范围广泛。
    - 优异的电气性能:额定电流高达3安培,适用于高负载应用。

    应用案例和使用建议


    应用案例
    这些排针常用于多层电路板和需要高可靠性的电子产品中。例如,在医疗设备和航空航天设备中,对连接器的稳定性和耐用性要求极高,这类排针的应用能显著提高设备的可靠性和使用寿命。
    使用建议
    在安装过程中,根据具体应用选择合适的焊接尾长度,以避免因空间限制而导致的问题。同时,确保正确的电镀选择,以便获得最佳的连接效果。

    兼容性和支持


    这些排针兼容各种电子元器件和设备,支持常见的安装和焊接工艺。厂商提供了详尽的技术文档和支持服务,包括详细的电气、机械和环境数据,以及常见问题的解决方案,便于用户快速上手和维护。

    常见问题与解决方案


    1. 问题:如何正确选择焊接尾长度?
    - 解决方案:根据电路板的厚度和结构选择合适的焊接尾长度,以确保安装后的稳固性和美观性。
    2. 问题:如何保证良好的电气接触?
    - 解决方案:选择合适的电镀代码,并确保引脚插入深度适当,以保证良好的电气接触。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp. 的Series 310, 311, 315 排针产品在可靠性、电气性能和安装便利性方面表现出色。它们适用于各种高负载和关键任务应用,是一款值得推荐的产品。如果您正在寻找一种高效、可靠的电子连接解决方案,这些排针无疑是理想的选择。

310-41-105-41-001000参数

参数
类型 Push-Pull,Receptacle
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
额定电流 3A
排数 1
防护等级 -
针脚数 5pin
触头镀层 - 配接
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

310-41-105-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-41-105-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-41-105-41-001000 310-41-105-41-001000数据手册

310-41-105-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4378 ¥ 11.977
200+ $ 1.1855 ¥ 9.875
350+ $ 1.1855 ¥ 9.875
库存: 79
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.97
