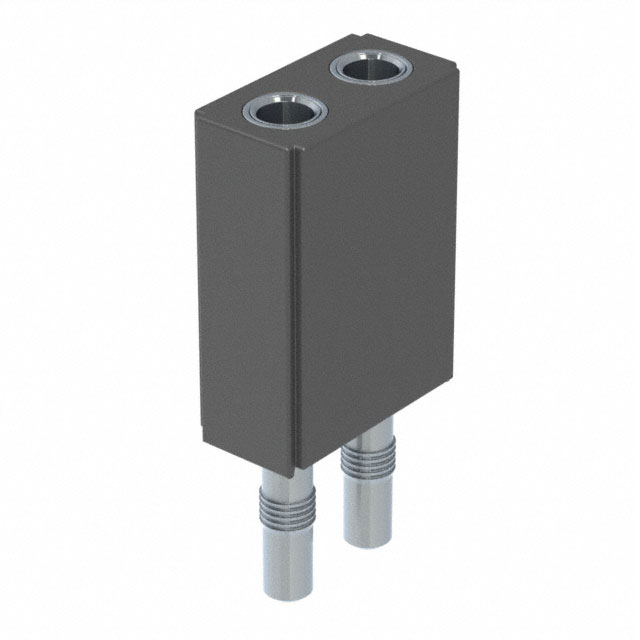

803-99-002-61-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 2 2pin 4.5A 2.54μm 锡铅 黑色 通孔安装 2.54mm(长度)*5.08mm(高度)
供应商型号: Q-803-99-002-61-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 803-99-002-61-001000

803-99-002-61-001000概述


    产品简介


    电子元器件名称:Interconnect Socket
    产品编号:803-99-002-61-001000
    基本介绍:
    Interconnect Socket 是一种适用于电路连接的重要组件,属于焊接式插针插座类。它采用 .100 格栅设计,支持免焊压接,具有双排引脚和通孔安装方式。产品可接受直径为 .025 至 .037 英寸的方形引脚。主要应用于电子设备连接、信号传输和电源分配等领域。

    技术参数


    通用规格:
    - 引脚数量:2
    - 尺寸:双排插针结构
    - 插座类型:焊接式插针
    材料与镀层:
    - 壳体电镀:200 微英寸镀锡铅(93/7)覆盖镍镀层
    - 内部触点电镀:100 微英寸镀锡铅(93/7)覆盖镍镀层
    接触部分:
    - 使用标准 6 指状接触设计(型号 #47)
    - 接触材质:铍铜合金 172(UNS C17200),符合 ASTM B194 标准
    - 电流承载能力:4.5 安培
    环境参数:
    - 工作温度范围:-55°C 至 +125°C
    - 熔点:980°C/865°C(液相/固相)
    绝缘部分:
    - 绝缘材料:PCT 聚酯(品牌 Thermx CG933,黑色)
    - 额定电压:100 VRMS/150 VDC
    - 耐热温度:529°F(276°C),依据 ASTM D648 标准

    产品特点和优势


    - 高性能接触设计:采用六指铍铜合金触点,能够承受高达 4.5 安培的电流,同时具备良好的抗疲劳性和长期稳定性。
    - 高可靠性:铍铜合金具有优异的机械强度和抗腐蚀性能,适合苛刻的工业环境。
    - 耐高温特性:绝缘材料 PCT 聚酯耐温性能高达 529°F,可满足高温环境下的稳定运行需求。
    - 环保合规:产品符合 RoHS 和 REACH 标准,确保无毒环保。
    - 广泛适用性:适用于多种高精密电子设备,例如工业控制、通信设备和航空航天领域。

    应用案例和使用建议


    典型应用:
    - 工业自动化设备:用于传感器与控制器之间的信号连接。
    - 通信设备:作为模块化连接器的核心部件,实现高效信号传输。
    - 航空电子系统:在极端环境下提供稳定的电路连接。
    使用建议:
    - 在组装时需确保引脚插入深度一致,避免因深度不均导致接触不良。
    - 对于高频信号传输场景,应选择高质量屏蔽材料以减少电磁干扰。
    - 如需长时间工作在高温环境中,建议使用铍镍合金触点,以保证持续稳定性。

    兼容性和支持


    兼容性:
    - Interconnect Socket 的引脚设计可与标准 .025 至 .037 英寸方形引脚兼容,广泛适配市面上主流的电子元件。
    技术支持:
    Mill-Max 提供全面的技术支持服务,包括产品选型指导、应用设计支持及售后维护。如需特殊定制或更高温度的应用场景,可联系 Mill-Max 技术团队进行咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座触点接触不良 | 确保引脚插入深度准确,并清洁插座表面。 |
    | 温度过高导致接触失效 | 替换为铍镍合金触点,提升高温耐受性。 |
    | 插入力过大 | 调整插座定位精度,确保引脚与插座对齐良好。 |

    总结和推荐


    综合评估:
    Interconnect Socket(产品编号 803-99-002-61-001000)是一款高性能、高可靠性的电子连接器,特别适合对稳定性和耐久性要求较高的应用场景。其先进的铍铜合金触点和 PCT 聚酯绝缘材料使其能够在恶劣条件下保持出色的性能表现。
    推荐结论:
    我们强烈推荐这款产品用于工业自动化、通信设备和航空航天等高精密领域。对于需要频繁插拔或长时间高温运行的场景,该产品将是理想的选择。

803-99-002-61-001000参数

参数
排数 2
类型 Push-Pull,Receptacle
防护等级 -
触头镀层厚度 - 配接 2.54μm
颜色 黑色
间距-配接 2.54mm
额定电流 4.5A
针脚数 2pin
触头镀层 - 配接 锡铅
长*宽*高 2.54mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
