851-43-068-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 68pin 3A 760nm 金 黑色 通孔安装 86.74mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-068-10-002000
供应商: 期货订购
标准整包数: 1

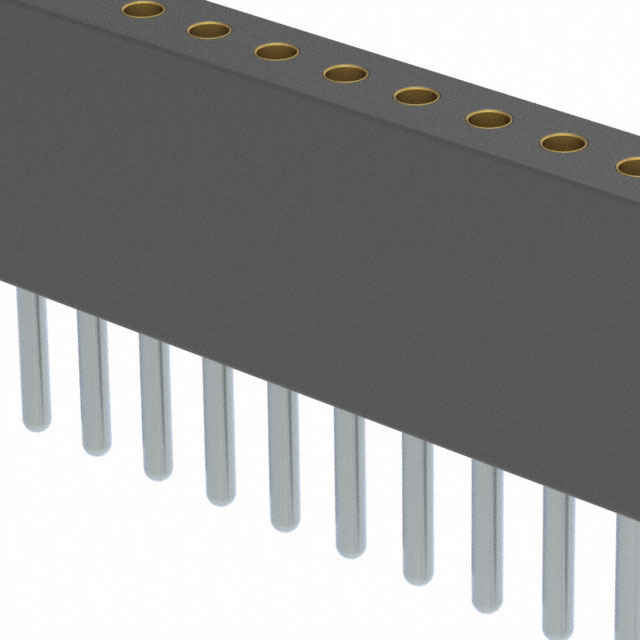

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-068-10-002000

851-43-068-10-002000概述


    产品简介


    Mill-Max Interconnect Socket(型号:851-43-068-10-002000)是一种专为电子连接应用设计的插针座。这种插针座采用直式插孔设计,采用0.050网格布局,单行安装,适用于通孔焊接技术。它可接受直径为0.015至0.022英寸的导线。其采用镀层代码43进行表面处理,确保了良好的导电性和耐久性。此外,该插针座通过RoHS认证,符合环保标准,适合在各类电子产品中广泛应用。

    技术参数


    - 产品编号:851-43-068-10-002000
    - 接口类型:插针座
    - 接触材料:铍铜合金(UNS C17200)
    - 外壳镀层:200 μ"锡(哑光表面)+ 100 μ"镍
    - 内部接触镀层:30 μ"金+50 μ"镍
    - 引脚数量:68个
    - 额定电流:3安培
    - 工作温度范围:-55°C 至 +125°C
    - 熔点:980°C/865°C(液相/固相)
    - 材料密度:.298 磅/立方英寸
    - 接触电阻:最大10毫欧
    - 绝缘体材料:尼龙46(Stanyl TE250F6或TE250F9,黑色)
    - 热变形温度:290°C(在264 psi压力下)

    产品特点和优势


    这款插针座的主要优势在于其高可靠性及长寿命。铍铜合金因其高强度、高导电性和良好的抗疲劳性能而被广泛使用。镀金内接触设计提高了电气连接的稳定性和长期可靠性。此外,尼龙46的绝缘材料具有较高的耐热性,使得该插针座能够在高温环境中稳定运行。这些特点使其在恶劣的工作条件下依然表现出色,如汽车电子系统、工业控制设备等场合。

    应用案例和使用建议


    该插针座非常适合用于需要高可靠性的电路板连接场景。例如,在工业自动化设备中,该插针座可用于信号传输和电源连接。在使用时,确保所使用的导线直径在规定范围内(0.015-0.022英寸),以保证最佳的连接效果。此外,在高温环境下使用时,需注意检查材料的耐温性,以避免性能下降。

    兼容性和支持


    该插针座采用通用的引脚设计,易于与其他电子元件兼容。Mill-Max公司提供全面的技术支持和售后服务,确保客户能够获得所需的技术支持和备件供应。同时,产品的RoHS和REACH合规性证明其符合国际环保标准,方便在全球范围内销售。

    常见问题与解决方案


    1. 问题:长时间使用后插针座出现接触不良。
    - 解决方案:定期检查并清洁插针座,确保连接部分无氧化或污染物。
    2. 问题:焊接过程中焊锡渗入插孔。
    - 解决方案:使用适当的焊接技术和工具,控制好焊接温度,避免过度加热导致焊锡渗入。

    总结和推荐


    Mill-Max的851-43-068-10-002000插针座凭借其优异的电气性能、可靠的机械寿命和广泛的温度适应性,成为众多应用的理想选择。无论是工业控制还是消费电子领域,该插针座都能提供出色的连接解决方案。鉴于其卓越的功能特性和可靠的支持服务,强烈推荐在需要高可靠性连接的应用中使用此产品。

851-43-068-10-002000参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
防护等级 -
针脚数 68pin
额定电流 3A
间距-配接 1.27mm
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 760nm
长*宽*高 86.74mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-068-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-068-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-068-10-002000 851-43-068-10-002000数据手册

851-43-068-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
