801-47-006-10-012000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 6pin 4.5A 金 黑色 通孔安装 15.24mm(长度)*2.54mm(高度)
供应商型号: ED11208-ND
供应商: Digi-Key
标准整包数: 1

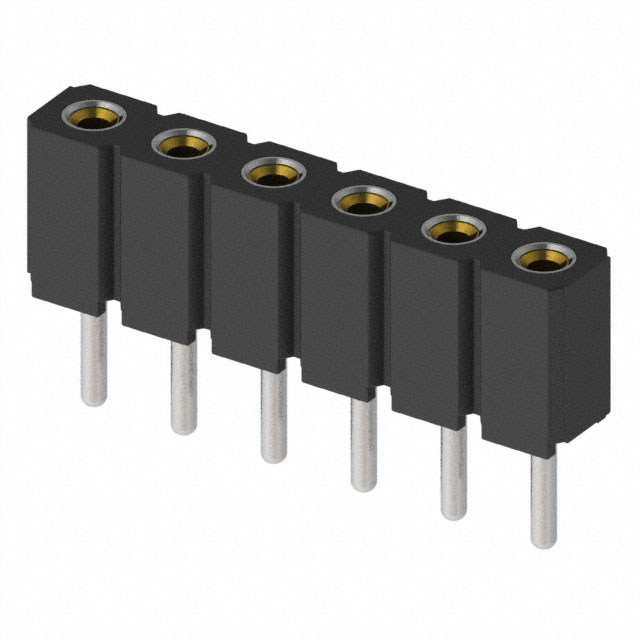

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 801-47-006-10-012000

801-47-006-10-012000概述


    产品简介


    产品名称:Mill-Max 系列 800 & 801 互连系统
    Mill-Max制造公司是一家知名的互连解决方案供应商,其产品广泛应用于电子、工业自动化和通信等领域。系列800和801互连系统是该公司的明星产品之一,主要应用于电路板间的信号传输。该系统由直针接头(Series 800)和直角插座(Series 801)组成,通过精准的网格布局(0.100英寸间距),提供稳定可靠的电气连接。

    技术参数


    - 产品类型:直针接头(Series 800)和直角插座(Series 801)
    - 间距:0.100英寸(2.54毫米)
    - 引脚直径:0.030英寸(0.76毫米)
    - 插针/插座数量:直针接头最多64个引脚;直角插座最多50个引脚
    - 焊接尾部选项:
    - 直针接头可选直焊尾(Mill-Max #7007)或右角焊尾(Mill-Max #5005)
    - 插座可选直焊尾(Mill-Max #1304)或右角焊尾(Mill-Max #1305)
    - 接触材料:插孔采用高可靠性六指铍铜接触器(BeCu #47),额定电流为4.5安培
    - 绝缘材料:高温热塑塑料,适用于所有焊接操作
    - 兼容RoHS-2标准:符合2011/65/EU欧盟RoHS指令要求

    产品特点和优势


    - 精密设计:0.100英寸的间距设计保证了更高的信号传输效率和稳定性。
    - 可靠连接:采用六指铍铜接触器,确保了插拔时的良好接触和长时间使用下的可靠性。
    - 兼容性强:支持直针和直角两种形式,方便各种安装需求。
    - 环保材料:使用的材料符合RoHS标准,无铅环保。
    - 耐温性能:采用高温热塑塑料,保证了良好的机械和电气性能。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动化控制设备中,作为传感器和控制器之间的连接点,确保信号传输的稳定性。
    - 通信设备:用于各类通信模块之间,保证信号的高速传输和低延迟。
    - 消费电子产品:在智能穿戴设备、智能手机等小型化设备中,实现紧凑而可靠的连接。
    使用建议
    - 安装注意事项:确保安装过程中避免过大的应力施加到连接器上,以免影响使用寿命。
    - 清洁保养:定期清理连接器上的灰尘和氧化物,保持良好的接触状态。
    - 信号完整性:在布线设计时注意信号完整性和EMI防护,以确保系统的正常运行。

    兼容性和支持


    - 兼容性:该互连系统能够与市面上主流的电路板兼容,提供了灵活多样的安装选择。
    - 技术支持:Mill-Max公司提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等,便于用户进行安装和维护。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查插头和插座是否正确安装,确保没有松动。必要时重新焊接。
    2. 问题:接触不良
    - 解决方案:清洁插头和插座,确保没有灰尘和氧化物。更换损坏的插头或插座。
    3. 问题:信号传输质量差
    - 解决方案:检查是否有电磁干扰源,增加屏蔽措施或改善布线设计。

    总结和推荐


    Mill-Max 系列 800 & 801 互连系统是一款高性能、高可靠性的连接器,适用于多种复杂的应用环境。它在精度、稳定性和环保性方面具有明显优势,特别适合于工业自动化、通信设备和消费电子等领域的应用。无论是从设计、安装还是维护角度考虑,这款产品都是值得推荐的选择。如果您需要稳定可靠的连接解决方案,不妨考虑使用Mill-Max系列800和801互连系统。

801-47-006-10-012000参数

参数
额定电流 4.5A
针脚数 6pin
防护等级 -
间距-配接 2.54mm
排数 1
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 -
类型 Push-Pull,Receptacle
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

801-47-006-10-012000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-47-006-10-012000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 801-47-006-10-012000 801-47-006-10-012000数据手册

801-47-006-10-012000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.458 ¥ 12.3201
34+ $ 1.1354 ¥ 9.4099
102+ $ 1.063 ¥ 8.81
510+ $ 0.8697 ¥ 7.2078
1020+ $ 0.7731 ¥ 6.407
5032+ $ 0.6765 ¥ 5.6061
10030+ $ 0.6426 ¥ 5.3258
库存: 547
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.32
