311-43-133-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 33pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-311-43-133-41-001000
供应商: 期货订购
标准整包数: 1

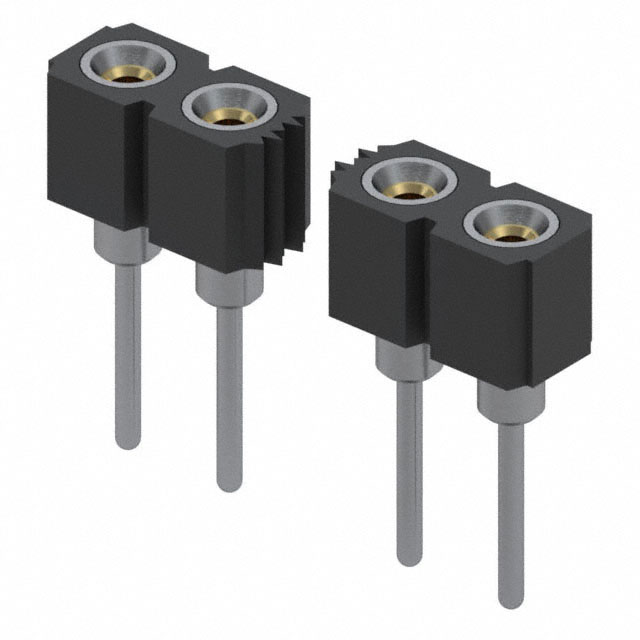

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-43-133-41-001000

311-43-133-41-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的Series 310, 311, 315 系列单排插座采用.100"网格焊接尾设计,广泛应用于多种电路连接需求中。这些插座能够接受直径为.015至.025英寸的引脚和标准集成电路引线,具有良好的通用性。此外,它们还提供了多种长度的焊接尾,适用于不同厚度的多层板和低轮廓设计。此系列的可靠性极高,且具有出色的接触性能,适用于要求较高的应用场景。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | 高可靠性铍铜(BeCu)#12和#30,额定电流3安培 |
    | 绝缘材料 | 耐高温热塑性材料,适合所有焊接操作 |
    | 引脚直径 | 支持.015至.025英寸的引脚和标准IC引线 |
    | 焊接尾长度 | 标准、长(适用于多层板)、超低和非常低轮廓 |
    | 接触电阻 | <10毫欧 |
    | 绝缘电阻 | >100兆欧 |
    | 工作温度范围 | -55°C至+125°C |

    产品特点和优势


    - 高可靠性:采用BeCu材质,提供优异的导电性和耐用性。
    - 多用途性:多种焊接尾长度设计,可适应各种电路板需求。
    - 多功能性:支持不同的引脚直径,适用于广泛的引脚和IC引线。
    - 兼容性强:耐高温绝缘材料适合所有焊接操作,确保长期稳定性能。

    应用案例和使用建议


    - 多层板设计:对于需要紧凑布局的多层电路板,建议选择长焊接尾版本。
    - 低轮廓应用:在空间受限的应用中,可以选择超低轮廓或非常低轮廓版本。
    - 可靠性要求高:在关键性应用中,如医疗设备或航天航空设备,推荐使用额定电流为3安培的型号。

    兼容性和支持


    该系列插座与标准引脚和IC引线完全兼容,可在任何支持此类引脚的设计中使用。Mill-Max Mfg. Corp. 提供详尽的技术支持文档,包括装配指南和维护手册,以确保用户能够充分利用其产品性能。

    常见问题与解决方案


    1. 问题:焊接过程中插座出现松动。
    - 解决方案:确保焊接前插座完全固定在电路板上,焊接时采用适当的温度和时间控制。
    2. 问题:接触不良。
    - 解决方案:检查插座是否正确插入引脚,确认引脚直径符合规格。必要时重新焊接。
    3. 问题:接触电阻偏大。
    - 解决方案:使用压缩工具轻轻调整接触区域,或者更换新的插座进行测试。

    总结和推荐


    Mill-Max Mfg. Corp. 的Series 310, 311, 315系列单排插座以其高可靠性、多用途性和多功能性,在多个领域表现出色。其广泛的适用性使其成为设计工程师的理想选择。如果您正在寻找一个既可靠又灵活的解决方案,强烈推荐使用Mill-Max的这些产品。

311-43-133-41-001000参数

参数
间距-配接 2.54mm
排数 1
类型 Push-Pull,Receptacle
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
针脚数 33pin
额定电流 3A
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-43-133-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-43-133-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-43-133-41-001000 311-43-133-41-001000数据手册

311-43-133-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.0227 ¥ 33.3884
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 33388.4
