851-11-005-40-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 5pin 3A 250nm 金 黑色 SMD,P=1.27mm,卧贴 贴片安装 6.73mm(长度)*8.73mm(高度)
供应商型号: Q-851-11-005-40-001000
供应商: 期货订购
标准整包数: 77

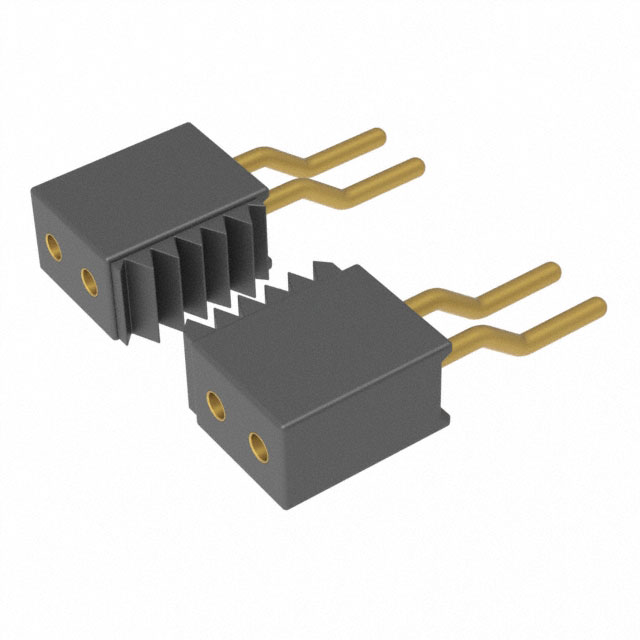

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-11-005-40-001000

851-11-005-40-001000概述

    Mill-Max Series 850, 851, 852, 853 电子元器件技术手册

    产品简介


    Mill-Max制造公司推出的Series 850, 851, 852, 853系列互连系统是适用于各种高可靠性应用的连接器组件。这些连接器包括单行和双行直角引脚头及插座,广泛应用于通信设备、计算机系统、工业控制等领域。其特点是采用优质材料和精密设计,确保长时间的稳定运行和高效的数据传输。

    技术参数


    | 参数名称 | 规格说明 |

    | 引脚头形式 | 单行和双行直角 |
    | 插座形式 | 单行和双行直角 |
    | 引脚材料 | 使用MM #4006-1和#4006-2针 |
    | 插座材料 | 使用MM #4890-1和#4890-2插座,可接受直径0.015"至0.021"的引脚 |
    | 接触体 | 使用Hi-Rel, 3-指BeCu #11接触体,额定电流为3A |
    | 绝缘材料 | 高温热塑性塑料,适合所有焊接操作 |
    | 端子数量范围 | 单行:01-50,双行:002-100 |

    产品特点和优势


    - 高可靠性:采用Hi-Rel接触体和优质材料,确保长时间稳定运行。
    - 兼容性强:适用于多种引脚尺寸和配置,具有广泛的兼容性。
    - 安装便捷:直角设计便于安装和布线。
    - 广泛适用:适用于各种通信设备、计算机系统、工业控制等领域。

    应用案例和使用建议


    - 应用案例:Mill-Max系列850, 851, 852, 853互连系统广泛应用于服务器主板、网络交换机、医疗设备等场合。例如,在服务器主板上,这些连接器可以确保高效的数据传输和可靠的信号完整性。
    - 使用建议:在使用过程中,应确保连接器正确插入且稳固。定期检查连接部位是否有松动或损坏,以保证系统的正常运行。此外,注意环境温度和湿度的变化,避免影响连接器的使用寿命。

    兼容性和支持


    - 兼容性:该系列连接器兼容标准引脚和插座,易于与其他电子元器件和设备配合使用。
    - 支持和维护:Mill-Max公司提供全面的技术支持和售后服务,确保用户能够及时获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:连接器无法牢固插入
    - 解决方案:检查引脚和插座是否清洁,确保无灰尘或杂质阻碍插入过程。必要时,使用专用工具轻轻清理。
    2. 问题:连接部位出现松动
    - 解决方案:确认连接器是否正确安装,确保锁紧机构已完全锁定。如仍有松动现象,检查是否有损坏部件需要更换。
    3. 问题:数据传输不稳定
    - 解决方案:检查引脚和插座的接触状态,确保无虚焊或腐蚀现象。如果问题依然存在,可能需要更换连接器或进行专业维修。

    总结和推荐


    Mill-Max Series 850, 851, 852, 853互连系统以其高可靠性、兼容性强、安装便捷等特点,成为市场上备受推崇的连接器产品。其广泛的应用领域和强大的技术支持使其在各种高可靠性要求的场合下表现卓越。我们强烈推荐该产品用于需要高效、稳定数据传输和信号完整性的场合。

851-11-005-40-001000参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
额定电流 3A
针脚数 5pin
排数 1
类型 Push-Pull,Receptacle
间距-配接 1.27mm
颜色 黑色
长*宽*高 6.73mm(长度)*8.73mm(高度)
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

851-11-005-40-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-11-005-40-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-11-005-40-001000 851-11-005-40-001000数据手册

851-11-005-40-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.5794 ¥ 29.7094
库存: 7700
起订量: 1001 增量: 77
交货地:
最小起订量为:1000
合计: ¥ 29709.4
