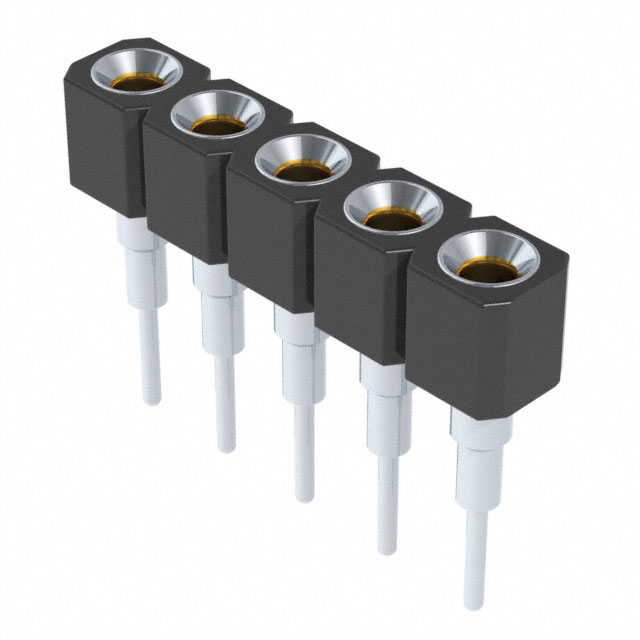

316-91-105-41-006000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 5pin 3A 250nm 金 黑色 通孔安装 12.7mm(长度)*2.54mm(高度)
供应商型号: Q-316-91-105-41-006000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-91-105-41-006000

316-91-105-41-006000概述


    产品简介


    Mill-Max公司生产的Interconnect Socket(连接器座)是一款专门用于电连接的应用设备。它采用直插式设计,适用于100mil网格间距的连接需求。此产品主要用于单排设计,能够接收直径为0.015到0.025英寸的引线。其主要功能是在电子电路中建立可靠的电连接,广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 接触类型:#30标准四指接触
    - 额定电流:3安培
    - 接触材料:铍铜合金172 (UNS C17200)
    - 内部接触镀层:10微英寸金镀层+50微英寸镍镀层
    - 壳体镀层:200微英寸锡铅(93/7)镀层+100微英寸镍镀层
    - 工作温度范围:-55°C到+125°C
    - 溶化点:980°C/865°C(液态/固态)
    - 绝缘材料:聚对苯二甲酸酯(PCT)(Thermx CG933,黑色)
    - 绝缘电阻:最小10,000兆欧
    - 载流电压:100VRMS/150VDC
    - 额定绝缘强度:最小1000VRMS(系列117收缩DIP的最小值为700VRMS)

    产品特点和优势


    1. 高导电性能:铍铜合金具有优良的机械性能和电气性能,使得该连接器能够稳定地承载高达3安培的电流。
    2. 卓越的耐温性能:该产品能够在极端温度环境下保持稳定的性能,即使在125°C的高温下也能正常运作。
    3. 优良的抗应力松弛性能:BeCu合金经过热处理后,能够在100小时后保持超过96%的应力,在200°C的高温下仍能保持超过70%的应力。
    4. 高绝缘性能:绝缘材料选用高性能的PCT Polyeste,能够在高温下保持良好的绝缘性能。

    应用案例和使用建议


    该连接器广泛应用于各种需要高可靠性连接的场合,如计算机主板、通信设备和工业控制设备等。建议在使用时遵循手册中的具体操作步骤,以确保最佳性能。例如,在进行焊接时,应选择适合于高温回流焊工艺的材料,以确保良好的焊接效果。

    兼容性和支持


    Mill-Max公司提供全面的技术支持和售后服务。该产品与其他常见的电子元器件兼容,可方便地集成到现有的系统中。此外,所有产品均符合RoHS标准,确保环保无害。

    常见问题与解决方案


    - 问题1:产品安装过程中出现接触不良现象
    - 解决方案:检查接触点是否有氧化或者污染,必要时进行清洁并重新安装。

    - 问题2:长时间使用后接触性能下降
    - 解决方案:检查是否存在接触疲劳问题,如果存在问题建议更换新的连接器。

    总结和推荐


    总体来说,这款Mill-Max的Interconnect Socket是一款高性能、高可靠性的连接器产品,适用于各种高要求的应用场合。它具有优良的机械性能和电气性能,同时具有出色的温度适应能力和长期稳定性。综上所述,我们强烈推荐此款产品,无论是对于专业工程师还是DIY爱好者,都是一款值得信赖的选择。

316-91-105-41-006000参数

参数
类型 Elevated Socket,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
针脚数 5pin
额定电流 3A
颜色 黑色
防护等级 -
排数 1
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
