311-91-126-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 26pin 3A 250nm 金 黑色 通孔安装
供应商型号: Q-311-91-126-41-001000
供应商: 期货订购
标准整包数: 1

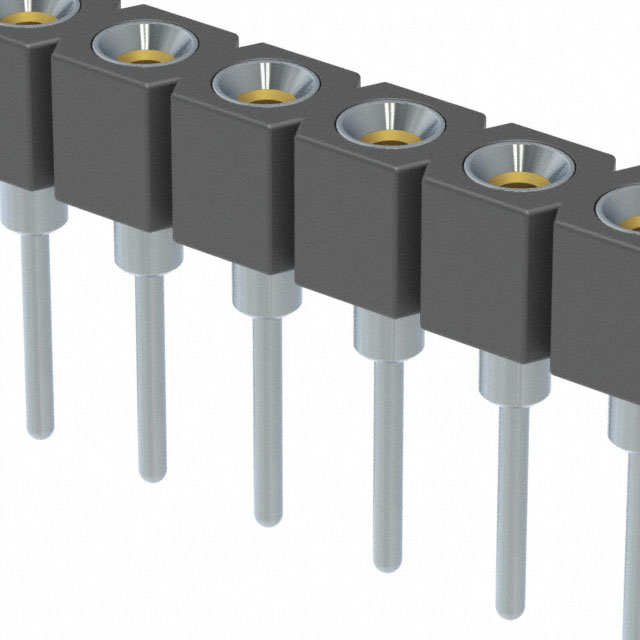

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-91-126-41-001000

311-91-126-41-001000概述

    Mill-Max Mfg. Corp. 系列310、311、315 电子连接器技术手册

    产品简介


    Mill-Max Mfg. Corp. 是一家领先的电子连接器制造商,其系列310、311、315是一款适用于单排插针座的高性能电子连接器。该系列产品包括标准焊脚、长焊脚、极低剖面等不同型号,可接受直径在0.015至0.025英寸范围内的插针和标准IC引脚。它们适用于各种复杂和高可靠性要求的应用场景。

    技术参数


    - 插针尺寸:接受直径在0.015至0.025英寸之间的插针。
    - 焊脚类型:标准焊脚、长焊脚、极低剖面和超低剖面焊脚,适应多层板的设计需求。
    - 接触材料:高强度铍铜(BeCu),能够承受3安培的电流。
    - 绝缘材料:采用高温热塑塑料,适合所有焊接操作。
    - 订购信息:系列号以“310”、“311”、“315”开头,具体型号取决于焊脚类型和插针数量。
    - 环保认证:符合RoHS-2指令2011/65/EU。

    产品特点和优势


    1. 多种焊脚选择:提供标准、长、极低和超低剖面焊脚,确保适用于各类电路板设计。
    2. 高可靠性:采用高强度铍铜材料,具备出色的电气和机械性能,可在恶劣环境中保持稳定工作。
    3. 环保设计:符合RoHS标准,保证产品的环保性和安全性。

    应用案例和使用建议


    该系列产品广泛应用于工业控制、医疗设备、通信设备和计算机等领域。在实际应用中,用户需根据具体需求选择合适的焊脚类型,以满足不同厚度电路板的需求。此外,在焊接时应严格按照手册中的焊接指导进行,以确保焊接质量。

    兼容性和支持


    该系列产品可与其他标准电子元器件良好兼容。Mill-Max Mfg. Corp. 提供详尽的技术文档和客户支持,帮助用户解决任何技术问题。同时,提供全面的售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    1. 问题:无法确定正确的焊脚长度
    - 解决方案:参考产品技术手册中的焊脚长度对比表,根据实际电路板厚度选择合适的焊脚类型。
    2. 问题:焊接过程中出现虚焊
    - 解决方案:确保按照手册中的焊接指南进行焊接操作,检查焊接温度和时间,必要时可增加助焊剂。
    3. 问题:接触不良
    - 解决方案:确认插针直径符合要求,检查接触材料是否存在损伤或污染,如必要请重新安装插针。

    总结和推荐


    综上所述,Mill-Max Mfg. Corp. 的系列310、311、315电子连接器凭借其多样的焊脚选择、高可靠性和环保特性,在市场上具有较强的竞争力。我们强烈推荐该系列产品用于需要高度可靠连接的应用场合。无论是工业控制还是医疗设备,该连接器都能提供卓越的电气性能和稳定性,值得信赖。

311-91-126-41-001000参数

参数
针脚数 26pin
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
排数 1
类型 Push-Pull,Receptacle
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-91-126-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-91-126-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-91-126-41-001000 311-91-126-41-001000数据手册

311-91-126-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.8911 ¥ 23.9961
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 23996.1
