首页  >  产品百科  >  115-43-318-41-003000

115-43-318-41-003000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 18 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号: ED90211-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 115-43-318-41-003000

115-43-318-41-003000概述

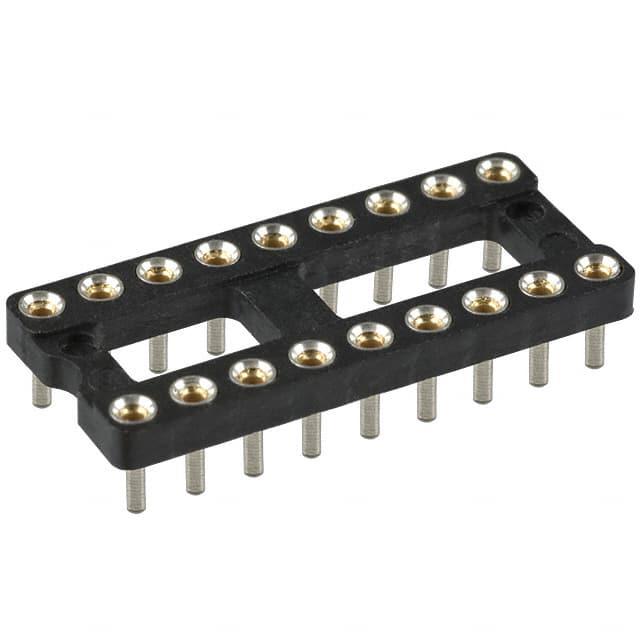

    Mill-Max DIP Dual In Line Socket (Model 115-43-318-41-003000)

    1. 产品简介


    Mill-Max生产的DIP(Dual In Line)插座是一种低轮廓焊尾型插座,主要用于表面贴装技术(SMT)。这种插座适用于多种电子设备,特别是在需要高密度安装的应用场合,如微型计算机、便携式通信设备和其他自动化控制系统。

    2. 技术参数


    - 型号编号: 115-43-318-41-003000
    - 引脚数量: 18
    - 引脚间距: 0.9mm (A), 0.3mm (B), 0.4mm (C)
    - 每管数量: 22个
    - 包装方式: 管装
    - 电流承载能力: 3安培
    - 最大电阻: 10毫欧姆
    - 操作温度范围: -55°C 到 +125°C
    - 焊接能力: 符合MIL-STD-202方法106B标准
    - 镀层材料: 200 μ" 钛(磨砂)镀层覆盖100 μ" 镍,内接触镀层为30 μ" 金覆盖50 μ" 镍
    - 外壳材料: 聚酯PCT(Thermx CG933),黑
    - 耐热温度: 529°F (276°C) @ 66 psi

    3. 产品特点和优势


    Mill-Max的这款DIP插座采用了铍铜合金制造,具有极高的机械稳定性和良好的电导率,可以保证在高低温条件下长期可靠的工作。其独特的设计不仅提升了插拔寿命(最小1000次循环),还显著提高了连接稳定性,使得该插座成为高性能电子设备的理想选择。其低轮廓的焊尾设计有助于节省空间,便于安装。

    4. 应用案例和使用建议


    本产品广泛应用于各种电路板设计中,特别是那些需要高密度布线和高性能连接的应用。例如,在嵌入式系统中,该插座可以实现高效的电路测试和故障排查。在工业控制和通讯设备中,该插座能够提供稳定的信号传输性能。
    使用建议:在组装过程中,确保引脚与插座孔完全对齐,避免偏移。在焊接时,尽量采用合适的焊料,并遵循推荐的焊接温度曲线以保证焊接质量。对于一些高频应用,建议进行额外的阻抗匹配,以提高信号完整性。

    5. 兼容性和支持


    本产品具有广泛的兼容性,可与各种微处理器、存储器芯片和逻辑IC配合使用。Mill-Max公司提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。此外,公司还提供快速响应的客户支持服务,帮助解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q1: 如何正确焊接此DIP插座?
    - A1: 使用符合RoHS标准的焊锡膏,按照推荐的焊接温度曲线进行焊接,确保引脚与插座完全对齐,避免虚焊。

    - Q2: 在极端温度环境下,该插座的性能如何?
    - A2: 经过高温处理后,此插座能保持至少96%的应力。推荐用于-55°C到+125°C的工作环境。
    - Q3: 如何处理装配过程中的错误?
    - A3: 在发现装配错误时,应先清洁引脚,再重新进行焊接。避免多次重复焊接,以免损坏插座。

    7. 总结和推荐


    总体而言,Mill-Max的这款DIP插座在高密度布线应用中表现出色,具备优秀的电气特性和机械稳定性。它不仅在性能上优于同类产品,而且通过了严格的RoHS认证和REACH合规性测试。因此,我强烈推荐在需要高性能连接解决方案的项目中选用该产品。

115-43-318-41-003000参数

参数
长*宽*高 22.86mm(长度)*10.16mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

115-43-318-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

115-43-318-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 115-43-318-41-003000 115-43-318-41-003000数据手册

115-43-318-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1536 ¥ 26.6479
22+ $ 2.4397 ¥ 20.4176
44+ $ 2.3232 ¥ 19.4424
66+ $ 2.2576 ¥ 18.8932
110+ $ 2.1777 ¥ 18.2243
264+ $ 2.0472 ¥ 17.1324
506+ $ 1.9553 ¥ 16.3636
1012+ $ 1.862 ¥ 15.5829
2508+ $ 1.7466 ¥ 14.617
库存: 219
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.64
