834-47-003-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 3pin 4.5A 金 黑色 通孔安装 2.03mm(长度)*2.54mm(高度)
供应商型号: 575-8344700310001000
供应商: Mouser
标准整包数: 1

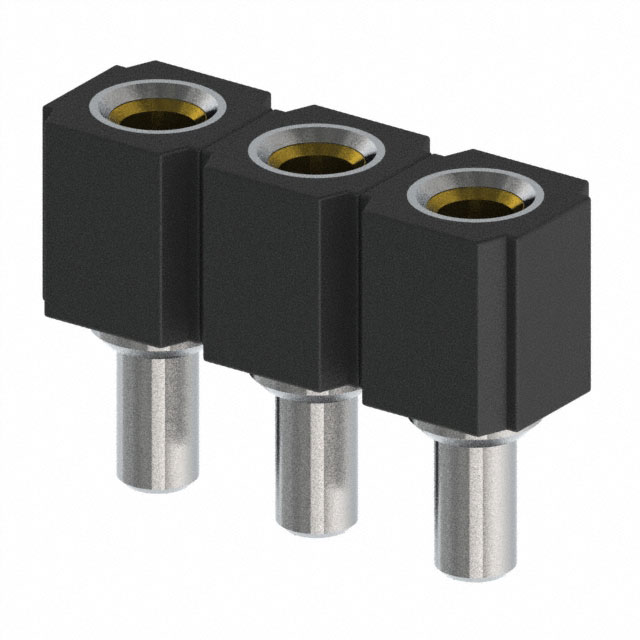

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 834-47-003-10-001000

834-47-003-10-001000概述


    产品简介


    Mill-Max 834 & 835系列OFP®直通式插座
    Mill-Max Manufacturing Corporation 提供的834和835系列OFP®直通式插座是专为高密度连接设计的高性能解决方案。这些插座适用于工业标准的0.025英寸方头引脚和0.030英寸圆形引脚接头,主要应用于多层电路板之间的互连。它们特别适合需要高可靠性和紧凑设计的应用场景,如计算机、通信设备和工业控制系统。

    技术参数


    | 参数名称 | 描述 |

    | 插针类型 | 0.030英寸圆引脚或0.025英寸方引脚 |
    | 引脚数量 | 单排:1至64个;双排:4至72个 |
    | 尺寸 | 单排:0.100英寸间距;双排:0.100英寸间距 |
    | 基本尺寸 | 高度:0.130英寸;长度:0.100英寸;宽度:0.100英寸 |
    | 接触方式 | 弹簧接触方式 |
    | 焊接方式 | 手工焊接、波峰焊接、回流焊接(通过孔焊接) |
    | 防污染屏障 | 使用有机纤维插件防止焊料、助焊剂和胶水污染内部弹簧接触 |
    | 推荐钻孔直径 | 0.046英寸 ±0.003英寸 |
    | 符合RoHS标准 | 是(符合RoHS-2 2011/65/EU标准) |

    产品特点和优势


    - 高可靠性: 采用精密机加工的黄铜套筒和铍铜“多指”弹簧接触,提供稳定可靠的连接。
    - 紧凑设计: 低轮廓设计仅0.130英寸高,适用于空间受限的应用。
    - 多用途兼容: 可接受标准0.025英寸方头和0.030英寸圆头引脚,适用范围广泛。
    - 易安装: 支持手工焊接、波峰焊接及回流焊接,适应多种组装工艺。
    - 防污染: 使用有机纤维插件有效防止焊料污染内部弹簧接触,提高连接可靠性。

    应用案例和使用建议


    应用案例
    这些插座常用于多层电路板之间的互连,尤其是在计算机主板、通信设备、工业控制设备等领域。例如,在一块多层电路板上,通过插入这种插座,可以轻松实现上下层电路板之间的信号传输。
    使用建议
    - 确保正确的焊接工艺: 在焊接时确保正确选择焊接方法(手工焊接、波峰焊接或回流焊接),并遵循相应的焊接工艺。
    - 检查钻孔尺寸: 在装配前务必确认钻孔直径为0.046英寸 ±0.003英寸,以确保插座稳固安装。
    - 定期维护: 对于长期使用的情况,建议定期进行清洁和检查,以保持良好的连接性能。

    兼容性和支持


    Mill-Max 834和835系列OFP®直通式插座兼容标准0.025英寸方头和0.030英寸圆头引脚,因此可以与市面上大多数现有的引脚接头相匹配。Mill-Max公司提供全面的技术支持和售后服务,包括产品咨询、技术指导和维修服务。此外,用户还可以访问Mill-Max官网获取详细的产品手册和技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座不易安装 | 确认钻孔直径正确,并使用适当的工具进行安装 |
    | 连接不稳定 | 检查焊接质量,确保焊点牢固;定期清理和检查插座的接触部分 |
    | 焊料污染内部弹簧接触 | 使用有机纤维插件防止焊料、助焊剂和胶水污染内部弹簧接触 |

    总结和推荐


    Mill-Max 834和835系列OFP®直通式插座凭借其高可靠性、多用途兼容性和易安装的特点,成为市场上备受推崇的产品。它适用于多种应用场景,特别是在需要高可靠性和紧凑设计的环境中表现出色。强烈推荐在各种电路板互连应用中使用这一系列插座,以获得最佳的连接效果和用户体验。

834-47-003-10-001000参数

参数
防护等级 -
额定电流 4.5A
触头镀层 - 配接
颜色 黑色
排数 1
针脚数 3pin
间距-配接 2.54mm
类型 Pass Through,Push-Pull,Receptacle
触头镀层厚度 - 配接 -
长*宽*高 2.03mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

834-47-003-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

834-47-003-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 834-47-003-10-001000 834-47-003-10-001000数据手册

834-47-003-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
