835-47-054-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 2 54pin 金 黑色 通孔安装 68.58mm(长度)*5.08mm(高度)
供应商型号: Q-835-47-054-10-001000
供应商: 期货订购
标准整包数: 1

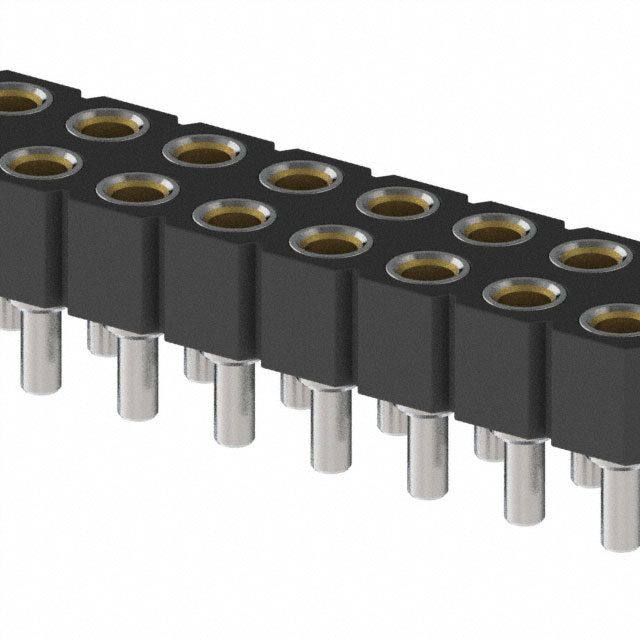

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 835-47-054-10-001000

835-47-054-10-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的 834 和 835 系列 .100”网格有机纤维插针式插座(OFP® Pass-Through Sockets)是一种高效且可靠的互连解决方案。这种插座主要用于双层或多层电路板之间的连接,提供单行和双行版本。该系列插座能够容纳直径为 .030” 或 .025”的插针,适用于多种电子设备和系统中,如工业控制、通信设备和计算机系统等。

    技术参数


    - 插座类型: 单行和双行
    - 插针直径: Ø.030” 或 .025”
    - 工作电压: 不详(具体值需参考技术手册)
    - 工作温度范围: 需根据手册确认
    - 封装形式: 通过孔安装(通孔焊接)
    - 绝缘材料: 有机纤维材料
    - 尺寸: 如图所示(见 Fig. 1 和 Fig. 2)
    - 电镀选项: 30µ” Au, 200µ” Sn/Pb, Au Flash, 200µ” Sn
    - 应用标准: RoHS-2 符合欧盟 2011/65/EU 指令

    产品特点和优势


    834 和 835 系列插座具有以下独特功能和优势:
    - 低剖面设计: 只有 .130 英寸的剖面高度,非常紧凑,适合空间有限的应用。
    - 兼容性强: 能够接受不同直径的插针,包括 .030” 圆形插针和 .025” 行业标准方形插针。
    - 多功能连接方式: 支持手焊、波峰焊和回流焊,适用范围广。
    - 专利技术: 采用有机纤维插件技术(ORGANIC FIBRE PLUG®),防止焊接过程中的污染。
    - 高可靠性: 由精密加工的黄铜套筒和铍铜多触点弹簧接触器组成,确保稳定的电气连接。

    应用案例和使用建议


    这些插座广泛应用于需要高可靠性和紧凑结构的设计中,例如工业自动化控制系统、通信设备和计算机系统。例如,在一个双层电路板设计中,可以将 834 或 835 插座用于实现两个电路板之间的互连。对于回流焊接的应用场景,可以利用侵入式回流焊接技术(“pin-in-paste”)进行组装,确保焊接质量和可靠性。

    兼容性和支持


    这些插座与其他标准 .030” 和 .025” 插针完全兼容。制造商提供了详细的安装指南和技术支持,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 插座是否支持不同类型的插针?
    - 解答: 是的,834 和 835 系列插座支持直径为 .030” 和 .025”的插针。

    - 问题2: 是否支持回流焊接?
    - 解答: 是的,它们支持手焊、波峰焊和回流焊,其中回流焊接需要采用侵入式方法。

    总结和推荐


    834 和 835 系列 .100” 网格有机纤维插针式插座在紧凑设计和高可靠性方面表现出色。这些插座具备多种安装和焊接方法的支持,能够满足各种复杂应用场景的需求。因此,我们强烈推荐使用这些插座来提高电路板设计的稳定性和效率。

835-47-054-10-001000参数

参数
额定电流 -
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 -
触头镀层 - 配接
排数 2
防护等级 -
类型 Pass Through,Push-Pull,Receptacle
针脚数 54pin
长*宽*高 68.58mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

835-47-054-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

835-47-054-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 835-47-054-10-001000 835-47-054-10-001000数据手册

835-47-054-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 9.4392 ¥ 78.3454
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 78345.4
