853-93-090-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 90pin 3A 760nm 金 黑色 通孔安装 57.53mm(长度)*6.5mm(高度)
供应商型号: Q-853-93-090-20-001000
供应商: 期货订购
标准整包数: 1

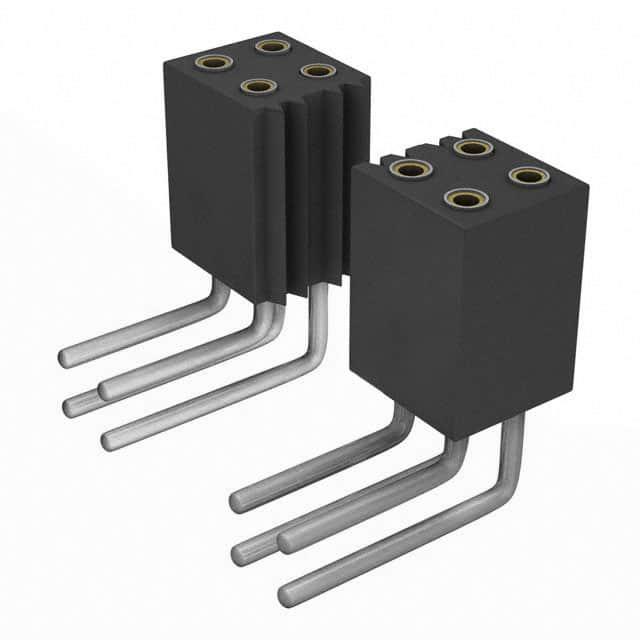

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-93-090-20-001000

853-93-090-20-001000概述

    Mill-Max Interconnect Solutions: Series 850, 851, 852, 853

    1. 产品简介


    Mill-Max Mfg. Corp. 提供了一系列高品质的电子互连解决方案,其中包括Series 850, 851, 852 和 853 系列单行和双行插头和插座。这些产品采用 .050" 的针间距设计,适用于电路板堆叠,最低可以达到 .248" 的堆叠高度。系列 850 到 853 的产品主要用于连接不同的电路板,适用于多种电子设备和工业应用。

    2. 技术参数


    - Pin Spacing: .050” (1.27mm)
    - Stack Height: 最低 .248”
    - Pin Diameter: .016” (0.4064mm)
    - Contact Rating: 3 安培
    - Pin Header Profile:
    - Series 850: .087” (.221cm)
    - Series 852: .083” (.211cm)
    - Socket Profile:
    - Series 851: .161” (.409cm)
    - Series 853: .161” (.409cm)
    - Series 851-002: .185” (.47cm)
    - Insulator Material: 高温热塑性塑料,适合所有焊接操作
    - Environmental Compliance: 符合 RoHS-2 和 2011/65/EU 规范

    3. 产品特点和优势


    - 高可靠性: 使用高可靠性、三指铍铜接触器(#11),可承受高达 3 安培的电流。
    - 广泛适用性: 支持广泛的针直径范围,确保与不同类型的电路板和设备兼容。
    - 易于安装和维护: 插座和插头的设计便于组装和拆卸,且具有良好的机械强度。
    - 环境适应性: 采用高温热塑性绝缘材料,能够承受各种焊接操作,适用于复杂多变的工作环境。

    4. 应用案例和使用建议


    - 应用案例: 这些插头和插座广泛应用于医疗设备、通讯设备、计算机主板、汽车电子、航空航天等领域。例如,在计算机主板上,Series 850 和 851 可用于连接处理器和内存条。
    - 使用建议: 在组装过程中,确保每个插头和插座的引脚完全插入并正确对齐。避免过度弯曲或扭曲引脚,以防止损坏连接器。

    5. 兼容性和支持


    - 兼容性: 这些产品与多种类型的电路板和其他电子设备兼容,能够实现高效的电路连接。
    - 支持: Mill-Max 提供详细的技术手册和技术支持服务,帮助客户解决任何安装或使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 插头和插座无法正常连接。
    - 解决方案: 检查引脚是否对齐并完全插入。如果仍然存在问题,检查是否有物理损伤或杂质阻碍连接。
    - 问题: 接触电阻过高。
    - 解决方案: 清理连接器,确保没有氧化物或其他杂质,并确认是否需要更换插头或插座。
    - 问题: 插头或插座引脚损坏。
    - 解决方案: 更换损坏的插头或插座。如果引脚轻微弯曲,可以尝试修复,但不建议多次修复。

    7. 总结和推荐


    Mill-Max 的 Series 850, 851, 852 和 853 系列插头和插座是一款高性能的互连解决方案,适用于多种复杂的电子设备。它们具备高可靠性、宽泛的适用性以及强大的环境适应性,是市场上值得信赖的产品。我们强烈推荐在需要可靠电路连接的应用中使用这些产品。

853-93-090-20-001000参数

参数
类型 Push-Pull,Receptacle
触头镀层 - 配接
针脚数 90pin
额定电流 3A
颜色 黑色
防护等级 -
排数 2
间距-配接 1.27mm
触头镀层厚度 - 配接 760nm
长*宽*高 57.53mm(长度)*6.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-93-090-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-93-090-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-93-090-20-001000 853-93-090-20-001000数据手册

853-93-090-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
