801-43-013-62-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 13pin 4.5A 760nm 金 黑色 通孔安装
供应商型号: Q-801-43-013-62-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 801-43-013-62-001000

801-43-013-62-001000概述


    产品简介

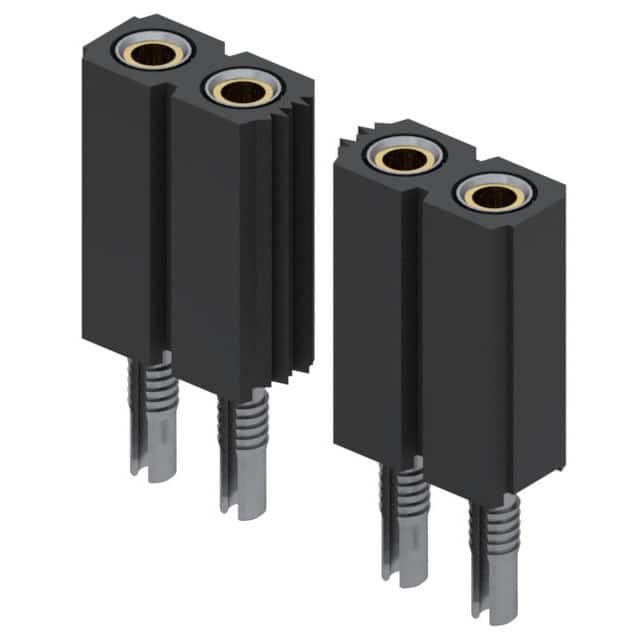

    本产品为Mill-Max Interconnect Socket(互连插座),型号为801-43-013-62-001000。它是一种适合0.100英寸网格的无焊接压接插座,主要功能是连接电路板上的引脚并提供可靠的电接触。此类型的插座主要用于需要高可靠性和长寿命连接的应用场合,如工业自动化、通信设备和汽车电子系统等。

    技术参数


    - 材料与合金
    - 接触件:铍铜合金172(UNS C17200), 机械性质优良。
    - 插针:黄铜合金(UNS C36000),用于非导电区域,适用于多种机械加工要求。
    - 电气特性
    - 电流容量:4.5安培
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:最小10,000兆欧
    - 最大电阻:10毫欧
    - 工作环境
    - 操作温度范围:-55°C到+125°C
    - 熔点:980°C/865°C (液态/固态)
    - 高温应力松弛:在100°C持续1,000小时后,应力保持率可达96%;在200°C条件下,保持率为70%
    - 尺寸与安装
    - 插针直径:接受0.025-0.037英寸方形0.025英寸插销
    - 安装方式:通孔单行安装
    - 壳体镀层:200微英寸锡(哑光)覆盖100微英寸镍
    - 内接触镀层:30微英寸金覆盖50微英寸镍

    产品特点和优势


    - 高性能材料:使用铍铜合金172和黄铜合金,提供出色的机械强度和导电性。
    - 宽温度范围:能够承受-55°C至+125°C的工作温度,适应各种极端环境。
    - 高可靠性:经过100次机械循环测试,确保长期稳定性。
    - 环境友好:符合RoHS标准,无铅、无汞、无镉和无六价铬等有害物质。

    应用案例和使用建议


    本产品广泛应用于工业自动化控制系统中,例如机器人手臂、伺服电机控制板等。此外,在汽车电子系统中也得到了广泛应用,如发动机控制系统和车载娱乐系统。为了更好地发挥产品性能,建议在高温环境下进行热处理以保持最佳状态。对于需要更高温度工作的应用,可以考虑使用Mill-Max提供的铍镍接触件。

    兼容性和支持


    - 该产品与多种电路板设计兼容,便于集成到现有系统中。
    - Mill-Max公司提供全面的技术支持和维护服务,确保用户能够在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 问题:插座接触不良。
    - 解决方案:检查插针和插座的清洁度及插入力度是否足够。
    2. 问题:过热现象。
    - 解决方案:降低电流负载或增强散热措施。

    总结和推荐


    综上所述,801-43-013-62-001000型Interconnect Socket以其卓越的性能、广泛的适用性和良好的兼容性成为市场上的优质选择。我们强烈推荐在需要高可靠性的应用场景中使用这款产品,特别是在工业自动化和汽车电子领域。

801-43-013-62-001000参数

参数
颜色 黑色
额定电流 4.5A
排数 1
触头镀层 - 配接
针脚数 13pin
类型 Push-Pull,Receptacle
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-43-013-62-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-43-013-62-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 801-43-013-62-001000 801-43-013-62-001000数据手册

801-43-013-62-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
