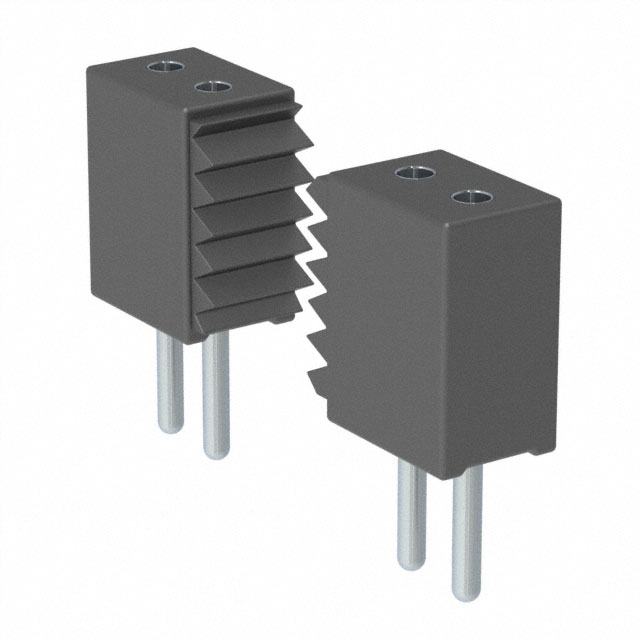

851-99-020-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 20pin 3A 2.54μm 锡铅 黑色 通孔安装 25.78mm(长度)*2.2mm(高度)
供应商型号: Q-851-99-020-10-001000
供应商: 期货订购
标准整包数: 20
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-020-10-001000

851-99-020-10-001000概述


    产品简介


    Mill-Max生产的851-99-020-10-001000型号的连接器插座是一种用于电线插接的元件。它采用0.050英寸网格设计,具有直插式接触点,并且安装方式为通过孔(THT)。该插座可以接受直径为0.015到0.022英寸的引线,适用于多种电子设备中的信号传输。

    技术参数


    | 参数 | 描述 |

    | 型号 | 851-99-020-10-001000 |
    | 网格间距 | 0.050 英寸 |
    | 接触点 | #11,标准3指接触点 |
    | 电流容量 | 3 安培 |
    | 引线直径范围 | 0.015 - 0.022 英寸 |
    | 镀层类型 | 锡铅镀层 (93/7) |
    | 内部接触镀层 | 100 微英寸锡铅镀层 (93/7) |
    | 材料 | 铜铍合金 (C17200) |
    | 材料硬度 | 36-43 Rockwell C |
    | 机械寿命 | 最少100个循环 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 融点 | 980°C (液态)/865°C (固态) |
    | 应力松弛度 | 1,000小时@100°C 96%,1,000小时@200°C 70% |
    | 绝缘材料 | 尼龙46 (Stanyl TE250F6 或 TE250F9, 黑色) |
    | 电热变形温度 | 554°F (290°C) @ 264 psi |

    产品特点和优势


    1. 高导电性:采用铜铍合金制造,导电率为22% IACS,相比纯铜也有较好的导电性能。
    2. 机械寿命长:至少100个循环,确保长时间使用下依然保持良好的接触性能。
    3. 宽广的工作温度范围:能够在极端温度条件下正常工作。
    4. 耐高温应力松弛:即便在高温下,仍然能够保持大部分应力。
    5. 优质的绝缘材料:选用高性能尼龙46作为绝缘体,确保高稳定性。

    应用案例和使用建议


    应用案例
    - 汽车电子:由于该产品具备高导电性和耐用性,常被用于汽车内部的各种传感器和控制系统中。
    - 通信设备:在需要高频信号传输的场景中,该产品提供了可靠的信号接口。
    - 工业自动化:在需要频繁插拔和承受恶劣环境的地方,该产品表现出良好的稳定性和耐用性。
    使用建议
    - 在选择合适的引线直径时,建议根据具体应用需求和实际环境来选择,以避免接触不良或损坏。
    - 高温环境使用时,建议结合其他材料一起使用,以提高整体系统的耐热性能。
    - 定期检查接触点的状态,及时更换磨损严重的部件。

    兼容性和支持


    该连接器插座支持多种电气特性,并且具有一定的工作环境适应能力。在使用过程中,如果需要与其他电子元件兼容,建议先进行详细的测试,以确保良好的匹配度。对于技术支持方面,可联系Mill-Max公司获得专业的指导和服务。

    常见问题与解决方案


    - Q1:如何判断接触点是否有损伤?
    - A1:可以通过目视检查或者使用多用表进行电阻测试,如果有明显损伤或电阻过高,则需要更换新的连接器插座。

    - Q2:该产品是否适用于高温环境?
    - A2:该产品的最大工作温度为125°C,若需要更高温度的应用,建议联系供应商获取更多详细信息。

    总结和推荐


    该款Mill-Max的851-99-020-10-001000连接器插座是一款集高导电性、长寿命和广泛温度适应性于一体的高质量产品。尤其适合在需要频繁插拔和极端环境下的应用场合。对于需要长时间稳定运行的电子设备来说,是一个非常理想的选择。因此,我强烈推荐这款产品给需要高性能连接器插座的用户。

851-99-020-10-001000参数

参数
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 3A
类型 Push-Pull,Receptacle
针脚数 20pin
排数 1
颜色 黑色
触头镀层 - 配接 锡铅
间距-配接 1.27mm
长*宽*高 25.78mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-99-020-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-020-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-020-10-001000 851-99-020-10-001000数据手册

851-99-020-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.4242 ¥ 28.4208
库存: 2000
起订量: 1000 增量: 20
交货地:
最小起订量为:1000
合计: ¥ 28420.8
