834-93-005-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 5pin 760nm 金 黑色 通孔安装
供应商型号: Q-834-93-005-10-001000
供应商: 期货订购
标准整包数: 41

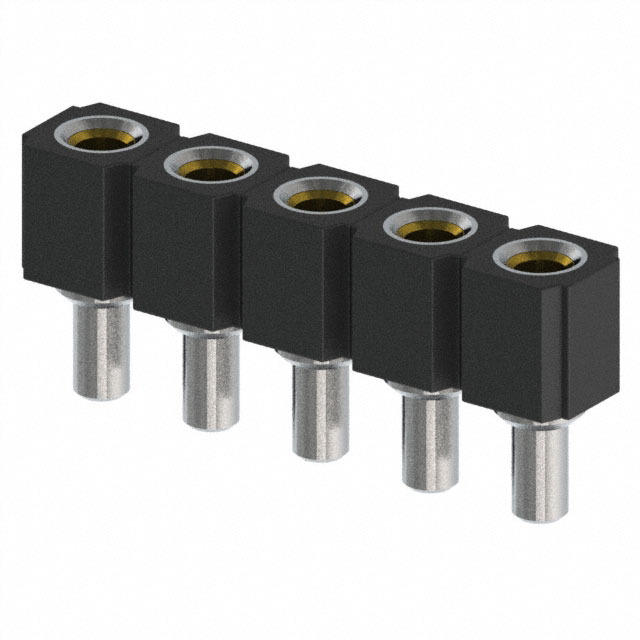

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 834-93-005-10-001000

834-93-005-10-001000概述


    产品简介


    Mill-Max Mfg. Corp. 的 834 和 835 系列通过式插座是一种适用于多种电路板连接的应用产品。该系列插座采用独特的有机纤维插头(OFP®)设计,能够有效地防止焊料、助焊剂或其他污染物进入内部弹簧触点。这些插座可用于手焊、波峰焊接或回流焊接工艺,适用于多层电路板之间的互连,如上层电路板、中间电路板和下层电路板的连接。

    技术参数


    - 插座类型:单排(834系列)和双排(835系列)
    - 插座直径:0.030英寸或0.025英寸
    - 适用范围:可接受0.030英寸圆形引脚和行业标准0.025英寸方形引脚头
    - 外形高度:0.130英寸
    - 焊孔直径:0.046 ± 0.003英寸
    - 焊接工艺:兼容手焊、波峰焊和回流焊
    - 环境温度:适用范围广泛,适合多种工作环境

    产品特点和优势


    1. 低外形高度:仅为0.130英寸,减少了整体装配高度,节省空间。
    2. 兼容多种引脚:既可以接收0.030英寸圆形引脚也可以接收0.025英寸方形引脚,增加了设计的灵活性。
    3. 高效保护:有机纤维插头(OFP®)能有效防止焊接过程中的污染物污染内部触点,确保良好的电气性能。
    4. 多功能焊接适应性:可以用于手焊、波峰焊及回流焊工艺,极大地提高了装配效率和可靠性。

    应用案例和使用建议


    这些通过式插座常用于多层电路板的互连,例如在计算机主板、服务器和工业控制系统中的多层电路板连接。在组装过程中,如果使用回流焊技术,建议预先将焊膏涂布在相应的焊盘上,以确保最佳的焊接效果。

    兼容性和支持


    - 兼容性:这些插座能够兼容0.025英寸方形引脚和0.030英寸圆形引脚,因此适用于广泛的电路板设计。
    - 支持服务:Mill-Max提供了详细的安装指南和技术支持,帮助用户正确安装和使用这些插座。

    常见问题与解决方案


    1. Q: 如何防止焊料污染插座内的触点?
    - A: 使用有机纤维插头(OFP®)可以在焊接过程中有效阻止焊料、助焊剂等物质进入内部触点。
    2. Q: 适用于哪些焊接工艺?
    - A: 这些插座适用于手焊、波峰焊和回流焊工艺,可以满足不同的生产需求。
    3. Q: 如何选择正确的型号?
    - A: 选择时需要根据所需针数(01-64针单排,04-72针双排)和焊接方式来确定。

    总结和推荐


    Mill-Max Mfg. Corp. 的 834 和 835 系列通过式插座凭借其低外形高度、广泛的兼容性和强大的环境适应能力,在多层电路板的互连中表现出色。其独特的有机纤维插头设计不仅保证了焊接过程的清洁,还提高了整个系统的可靠性和稳定性。综合来看,强烈推荐这些插座应用于各种高要求的多层电路板互连项目中。

834-93-005-10-001000参数

参数
排数 1
针脚数 5pin
颜色 黑色
防护等级 -
触头镀层 - 配接
类型 Pass Through,Push-Pull,Receptacle
间距-配接 2.54mm
额定电流 -
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

834-93-005-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

834-93-005-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 834-93-005-10-001000 834-93-005-10-001000数据手册

834-93-005-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
