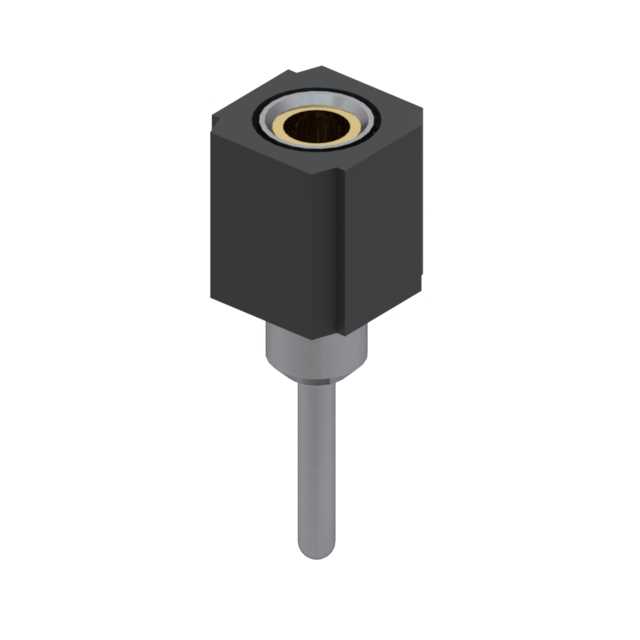

801-43-001-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1 1pin 4.5A 760nm 金 黑色 通孔安装
供应商型号: ED10864-01-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 801-43-001-10-002000

801-43-001-10-002000概述

    Mill-Max 800系列互连系统:技术手册

    1. 产品简介


    Mill-Max 800系列互连系统包括Series 800、801、802和803四款产品。这些互连系统专为高可靠性应用设计,采用2.54mm(0.76mm直径)间距的单双排引脚。Series 800和802提供低轮廓单双排引脚头,Series 801和803则提供相应的低轮廓插座。该系列适用于广泛的应用领域,如工业控制、医疗设备、通信设备和消费电子产品。

    2. 技术参数


    - 针脚配置:2.54mm网格(0.76mm直径引脚)
    - 针脚密度:每排最多64个针脚(Series 800和802),每排最多72个针脚(Series 803)
    - 绝缘材料:高温度热塑性塑料,适合所有焊接操作
    - 接触材料:Series 801和803的插座采用6指铍铜(BeCu)接触件,额定电流为4.5安培
    - 针脚规格:接受0.76mm和0.64mm x 0.94mm方形引脚
    - 工作温度范围:-40°C至+125°C

    3. 产品特点和优势


    - 高可靠性:6指铍铜接触件确保长期稳定的电气连接
    - 低轮廓设计:适用于空间受限的设计,减少整体高度
    - 兼容性强:支持多种引脚规格和配置,易于集成到不同电路板设计中
    - 环境适应性:高温度热塑性塑料外壳可在各种环境条件下稳定工作

    4. 应用案例和使用建议


    - 工业控制:适用于自动化生产线上的传感器接口,减少因连接不良导致的故障率。
    - 医疗设备:确保医疗仪器的可靠运行,尤其是在频繁插拔的场合。
    - 消费电子产品:如智能手表,通过小尺寸和轻量化的设计,提升用户体验。
    使用建议:
    - 在设计阶段考虑空间限制和环境因素,选择合适的引脚密度和针脚规格。
    - 确保焊接工艺符合规范,避免过高的温度对绝缘材料造成损害。

    5. 兼容性和支持


    - 兼容性:Series 800和802的引脚与MM #5016引脚兼容,Series 801和803的插座与MM #1303插槽兼容。
    - 支持服务:Mill-Max提供详尽的技术文档和支持服务,包括电气、机械和环境数据,参见手册第264页。

    6. 常见问题与解决方案


    - 问题:引脚接触不良
    - 解决方案:检查焊接质量和针脚安装位置,确保插座和引脚匹配。

    - 问题:高温环境下电气性能下降
    - 解决方案:使用手册中的环境数据表,选择合适的材料和规格以确保可靠性。

    7. 总结和推荐


    Mill-Max 800系列互连系统凭借其高可靠性、低轮廓设计和广泛的兼容性,成为许多高要求应用的理想选择。推荐给那些需要高性能、稳定连接解决方案的设计工程师。该系列产品在可靠性、环境适应性和适用性方面表现出色,非常值得推荐。

801-43-001-10-002000参数

参数
类型 Push-Pull,Receptacle
防护等级 -
排数 1
间距-配接 -
针脚数 1pin
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 4.5A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

801-43-001-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

801-43-001-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 801-43-001-10-002000 801-43-001-10-002000数据手册

801-43-001-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.4857 ¥ 4.0645
500+ $ 0.3681 ¥ 3.0807
1000+ $ 0.3505 ¥ 2.9336
5000+ $ 0.3129 ¥ 2.6186
10000+ $ 0.298 ¥ 2.4936
库存: 666
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.34
直接购买
加入购物车
