803-43-010-62-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 2 10pin 4.5A 760nm 金 黑色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: Q-803-43-010-62-001000
供应商: 期货订购
标准整包数: 40

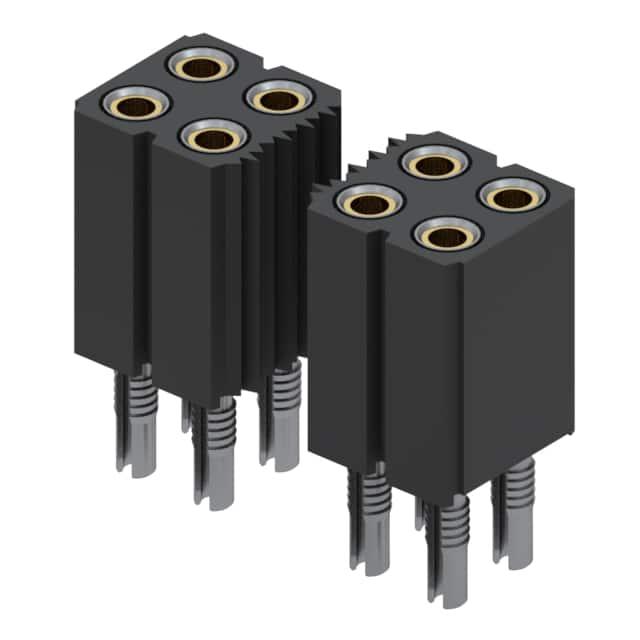

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 803-43-010-62-001000

803-43-010-62-001000概述


    产品简介


    产品名称: Interconnect Socket
    型号: 803-43-010-62-001000
    类型: 连接器插座
    功能: 支持无焊压合连接
    主要特点: 采用锡镍合金镀层、双排设计、穿孔安装
    应用领域: 广泛应用于电子产品、工业自动化、通信设备等领域

    技术参数


    - 插针规格: 适合直径为0.025英寸到0.037英寸的正方形插针
    - 插孔材质: 黄铜合金(UNS C36000)
    - 接触点: 采用标准6指接触点
    - 电流容量: 最大4.5安培
    - 耐温范围: -55°C至+125°C
    - 接触电阻: 最大10毫欧姆
    - 绝缘材料: 聚对苯二甲酸酯(PCT),品牌Thermx CG933
    - 绝缘电阻: 最小10,000兆欧
    - 耐电压: 交流100Vrms / 直流150V
    - 热变形温度: 在66psi压力下,529°F (276°C)

    产品特点和优势


    特点:
    - 采用铍铜合金172 (UNS C17200),具有高硬度、良好的弹性和优异的抗应力松弛性能
    - 黄铜合金插针,适用于机械加工环境,提供可靠的机械寿命
    - 高耐温性能,可在-55°C至+125°C之间稳定工作
    - 镀层设计:接触面镀30微英寸金过50微英寸镍,外壳镀200微英寸锡(哑光)过100微英寸镍,确保长期可靠性
    - 绝缘材料选用PCT聚酯,具有高耐温性和高绝缘电阻
    优势:
    - 稳定性: 可承受极端温度,保证长期稳定性
    - 兼容性: 适合各种不同类型的电路板和线缆连接
    - 耐用性: 优异的抗应力松弛性能和高机械寿命
    - 环保: 符合RoHS标准,不含铅、汞、镉等有害物质

    应用案例和使用建议


    应用场景:
    - 适用于高速信号传输的电信设备
    - 工业自动化控制系统的精密连接
    - 用于需要高可靠性的医疗设备
    使用建议:
    - 温度管理: 在高温环境下使用时,建议进行热管理以确保长期稳定性
    - 正确选择插针: 为了达到最佳效果,建议选择与插孔匹配的直径范围内的插针
    - 防尘保护: 使用过程中应注意防尘,避免灰尘进入影响性能

    兼容性和支持


    - 兼容性: 适用于多种电路板和线缆,特别是需要快速无焊安装的场合
    - 支持服务: 厂商提供详尽的技术支持文档,并承诺提供高质量的标准认证和符合RoHS要求的产品

    常见问题与解决方案


    - 问题: 插拔过程中出现接触不良
    解决办法: 检查插针是否插入正确,重新调整位置或更换插针
    - 问题: 温度过高导致插针变软
    解决办法: 保持环境温度在正常范围内,避免长时间暴露于高温环境中
    - 问题: 插拔力过大
    解决办法: 确保正确安装,避免过度插入或用力过猛

    总结和推荐


    综上所述,这款Interconnect Socket 803-43-010-62-001000具备卓越的性能和可靠性,特别适用于工业自动化、通信设备等高性能应用领域。其稳定的工作温度范围、抗应力松弛性能及长期可靠性使其在市场上具有较强的竞争力。结合其兼容性好、支持服务完善等特点,我们非常推荐这款产品。

803-43-010-62-001000参数

参数
防护等级 -
触头镀层 - 配接
类型 Push-Pull,Receptacle
间距-配接 2.54mm
针脚数 10pin
触头镀层厚度 - 配接 760nm
额定电流 4.5A
颜色 黑色
排数 2
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

803-43-010-62-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

803-43-010-62-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 803-43-010-62-001000 803-43-010-62-001000数据手册

803-43-010-62-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.9429 ¥ 24.4257
库存: 4000
起订量: 1000 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 24425.7
直接购买
加入购物车
