851-13-006-10-003000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 6pin 3A 760nm 金 黑色 通孔安装 8mm(长度)*2.2mm(高度)
供应商型号: 575-8511300610003000
供应商: Mouser
标准整包数: 1

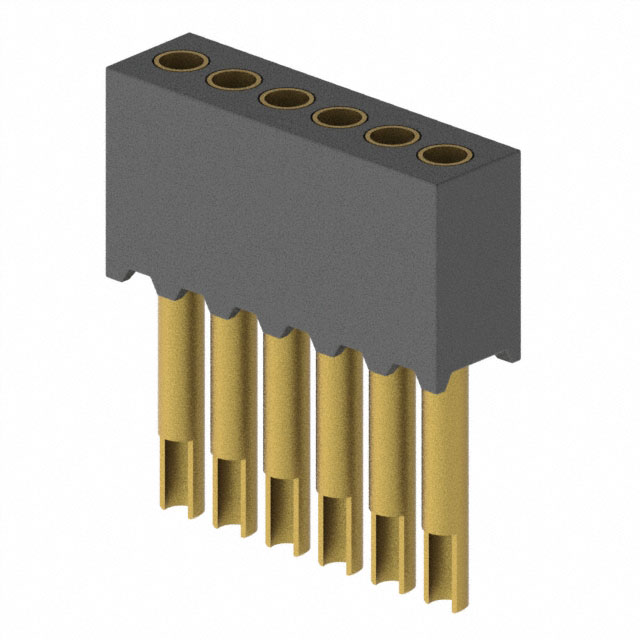

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-13-006-10-003000

851-13-006-10-003000概述


    产品简介


    Mill-Max系列850和851连接器是专为高可靠性应用设计的一系列单行直线焊杯/焊尾式连接器和单行直角焊杯式插座。它们广泛应用于各类电子设备中,如计算机、通信设备和工业控制系统。这类连接器不仅具备卓越的电气性能,还能够在各种恶劣环境下保持稳定的工作状态。

    技术参数


    - 焊接端子:
    - 焊杯预对齐,可接受最大26 AWG线材
    - 端子类型:
    - 系列850: 使用Mill-Max型号3050-0插针
    - 系列851: 使用Mill-Max型号1157-0插座,可接受0.38mm至0.51mm直径的插针
    - 接触材料:
    - 插座采用Hi-Rel性的3指铍铜(BeCu #11),额定电流为3安培
    - 绝缘体材料:
    - 高温塑料,适用于所有焊接操作
    - 工作温度范围:
    - -40°C至+125°C
    - 包装:
    - 单排条形包装

    产品特点和优势


    - 高可靠性: 采用3指铍铜接触材料,确保长期可靠的电连接。
    - 环境适应性强: 适用于-40°C至+125°C的工作温度范围,适合各种恶劣环境。
    - 安装简便: 焊杯预对齐,易于焊接操作,提高装配效率。
    - 多种选择: 提供多种规格和型号以满足不同的设计需求。

    应用案例和使用建议


    - 应用场景:
    - 工业控制设备: 系列850和851连接器可用于各类工业自动化系统中,例如PLC(可编程逻辑控制器)和传感器接口。
    - 通信设备: 在电信基础设施中,这些连接器可以用于电源管理和信号传输模块。

    - 使用建议:
    - 装配前检查: 在装配之前,仔细检查线材直径是否符合要求,避免焊接时出现问题。
    - 环境适应性测试: 在恶劣环境中使用时,建议进行环境适应性测试以确保可靠连接。

    兼容性和支持


    - 兼容性:
    - 这些连接器与Mill-Max公司生产的其他相关产品兼容,例如插针和插座。
    - 技术支持:
    - Mill-Max提供全面的技术支持,包括产品选型、装配指导和技术咨询服务。此外,还有详细的用户手册和技术文档可供参考。

    常见问题与解决方案


    - 问题: 连接器在高温环境下出现过热现象。
    - 解决方案: 检查环境温度是否超出产品规定的范围,必要时增加散热措施或更换适合高温环境的产品型号。
    - 问题: 线材无法稳固地插入焊杯。
    - 解决方案: 确保使用的线材直径在产品允许范围内,且在插入前清洁线材表面,以保证良好的电接触。

    总结和推荐


    Mill-Max系列850和851连接器是一款高性能、高可靠性的电子元器件,尤其适用于工业控制和通信领域的高可靠性要求。凭借其优异的电气性能、环境适应性和便捷的安装方式,使其在市场上具有较高的竞争力。推荐给需要稳定电连接解决方案的应用场合。

851-13-006-10-003000参数

参数
颜色 黑色
触头镀层 - 配接
排数 1
间距-配接 1.27mm
防护等级 -
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
针脚数 6pin
额定电流 3A
长*宽*高 8mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

851-13-006-10-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-13-006-10-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-13-006-10-003000 851-13-006-10-003000数据手册

851-13-006-10-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2225 ¥ 69.4801
25+ $ 5.3244 ¥ 44.9912
100+ $ 5.0004 ¥ 42.2534
260+ $ 4.851 ¥ 40.991
520+ $ 4.305 ¥ 36.3772
1040+ $ 4.263 ¥ 36.0224
库存: 211
起订量: 1 增量: 1
