210-13-624-41-001000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述:
供应商型号: BSV-210-13-624-41-001000
供应商: 海外现货
标准整包数: 64
MILL-MAX 用于IC/晶体管的插座 210-13-624-41-001000

210-13-624-41-001000概述


    产品简介

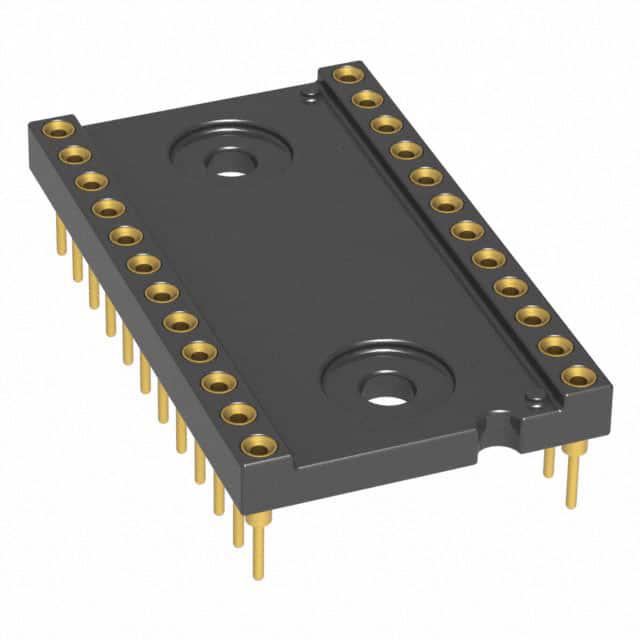

    Mill-Max DIP Dual In Line Socket (210-13-624-41-001000)是一款标准的双列直插式插座(DIP),主要用于固定并连接双列直插封装(DIP)集成电路(IC)。该产品采用标准焊锡尾设计,闭框结构,适合通过孔安装,并具有镀金外壳和内接触层。它广泛应用于各种电子设备中,如计算机主板、工业控制系统、通信设备及消费电子产品等。

    技术参数


    - 型号: 210-13-624-41-001000
    - 包装: 管装
    - 针数: 24针
    - 每管数量: 16个
    - 外镀层: 10微英寸金覆盖100微英寸镍
    - 内接触层: 30微英寸金覆盖50微英寸镍
    - 操作温度范围: -55°C 至 +125°C
    - 电流容量: 3安培
    - 耐热性: 额定电压为100 VRMS/150 VDC
    - 绝缘电阻: 最小10,000兆欧
    - 绝缘材料: 聚对苯二甲酸酯(PCT)
    - 材料耐热性: 276°C(529°F)@ 66 psi
    - 熔点: 980°C液相/865°C固相

    产品特点和优势


    1. 高可靠性: 材料和接触设计保证了机械寿命不低于1000次循环。
    2. 高导电性: 内接触层由30微英寸金覆盖50微英寸镍制成,确保了良好的导电性能。
    3. 高温稳定性: 可承受-55°C至+125°C的工作温度范围。
    4. 耐腐蚀性: 外镀层10微英寸金覆盖100微英寸镍提供长期的耐腐蚀保护。
    5. 兼容多种设备: 适用于广泛的电子设备,尤其适合需要高强度和高导电性的场合。

    应用案例和使用建议


    应用场景: 这款DIP插座常用于电子控制板和电路板上,用于固定和连接各类DIP IC。例如,在家用电器、汽车电子系统、计算机主板及各种嵌入式系统中均有广泛应用。
    使用建议:
    - 在安装时,应确保DIP插座和IC之间良好的物理接触以保证良好的导电性。
    - 焊接过程中需注意焊接温度,避免过高的焊接温度损坏产品。
    - 定期检查连接部分是否有松动或损坏,及时进行维护和更换。

    兼容性和支持


    该产品与市面上大多数DIP封装的IC完全兼容,可广泛应用于各种电子设备中。此外,Mill-Max提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。如有任何技术问题,可以联系厂商获得专业的技术支持。

    常见问题与解决方案


    1. 问题: 焊接过程中,插座被过度加热导致损坏。
    - 解决办法: 控制焊接温度在合理范围内,避免长时间加热。使用低温焊接合金或添加适当的冷却措施。

    2. 问题: 插座接触不良。
    - 解决办法: 检查插座和IC之间的物理接触,确保没有杂质或灰尘影响接触效果。必要时重新焊接。

    总结和推荐


    总结: Mill-Max 210-13-624-41-001000 DIP Dual In Line Socket是一款高度可靠且性能卓越的电子元器件。它的设计使其能够在广泛的温度范围内稳定工作,适合于多种应用场景。通过严格的生产流程和质量控制,该产品能够提供长期的可靠性和稳定性。
    推荐: 综合考虑其可靠性和适用性,强烈推荐此产品给所有需要高质量DIP插座的应用。无论是家用电器还是工业设备,这款产品都能提供卓越的性能表现。

210-13-624-41-001000参数

参数
长*宽*高 30.5mm(长度)*17.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

210-13-624-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

210-13-624-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 210-13-624-41-001000 210-13-624-41-001000数据手册

210-13-624-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 22.308 ¥ 187.6103
112+ $ 13.788 ¥ 115.9571
256+ $ 8.52 ¥ 71.6532
512+ $ 6.6 ¥ 55.506
1008+ $ 5.352 ¥ 45.0103
2512+ $ 4.44 ¥ 37.3404
5008+ $ 3.864 ¥ 32.4962
10000+ $ 3.504 ¥ 29.4686
15008+ $ 3.504 ¥ 29.4686
25008+ $ 3.288 ¥ 27.6521
库存: 45
起订量: 64 增量: 1
