首页  >  产品百科  >  117-43-656-41-005000

117-43-656-41-005000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 56 POS 1.78mm Solder ST Thru-Hole Tube
供应商型号: Q-117-43-656-41-005000
供应商: 期货订购
标准整包数: 10

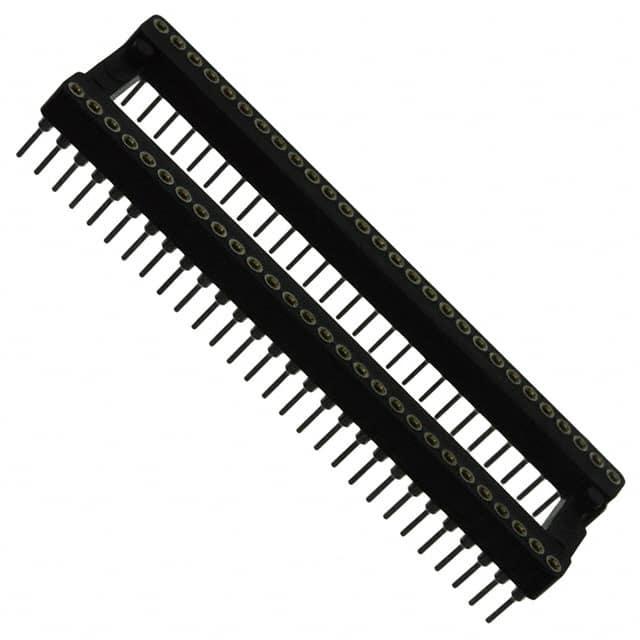

MILL-MAX 用于IC/晶体管的插座 117-43-656-41-005000

117-43-656-41-005000概述

    DUAL-IN-LINE SOCKETS 技术手册

    1. 产品简介


    Dual-in-line sockets(DIL插座)是广泛应用于各种电子设备中的连接组件。它们主要用于固定双列直插式集成电路(DIP ICs)和其他类似类型的电子元件。这些插座设计用于紧凑的电路板布局,适合于不同类型的DIP封装。这些产品广泛应用于计算机、通信设备、工业控制设备等多个领域。

    2. 技术参数


    DIL插座的关键技术参数如下:
    - 引脚间距:0.070英寸(约1.78毫米)
    - 接触件:采用高可靠性BeCu材料,接触电阻低,寿命长,额定电流为3安培。
    - 绝缘体材料:采用耐高温塑料,适用于所有焊接操作。
    - 插针数量:可选插针数从16到68不等。
    - 包装形式:管装和盘装两种形式。
    - 镀层选项:金镀层厚度为10微米或30微米,锡铅合金镀层厚度为200微米。

    3. 产品特点和优势


    - 高密度设计:适用于多种DIP封装,特别适合需要高密度布线的应用场景。
    - 可靠性高:采用高可靠性铍铜(BeCu)接触件,确保长期使用的稳定性。
    - 易于焊接:采用耐高温绝缘材料,适用于回流焊和波峰焊。
    - 灵活配置:多种插针数量和长度选择,满足不同的应用需求。

    4. 应用案例和使用建议


    这些DIL插座常见于单片机、模拟电路、数字电路等领域。例如,在计算机主板上,DIL插座用于固定处理器、内存和其他重要IC。在实际使用中,应注意以下几点:
    - 选择合适的插针数量:根据具体应用选择适当的插针数,以避免不必要的浪费。
    - 确保正确的焊接温度和时间:过高的焊接温度会损坏插座,过短的时间则可能导致焊接不良。
    - 避免过度弯曲引脚:安装时要轻柔处理,防止引脚受损。

    5. 兼容性和支持


    - 兼容性:这些DIL插座兼容标准的DIP封装,适用于多种制造商的IC。
    - 支持和服务:Mill-Max提供详细的技术文档和支持服务,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:焊接过程中引脚断裂。
    - 解决方案:确保焊接温度和时间符合要求,使用低温焊接工艺并逐步加热。
    - 问题2:IC无法正常工作。
    - 解决方案:检查插针是否有足够的接触压力,确保无尘环境下进行安装。
    - 问题3:插座安装不牢固。
    - 解决方案:确保插座插入到位,必要时可使用辅助工具如压合机。

    7. 总结和推荐


    总结:这些DIL插座具有高密度设计、高可靠性和灵活的配置选项,适用于多种应用场景。它们在计算机主板、通信设备和工业控制等领域得到了广泛应用。
    推荐:强烈推荐这些DIL插座用于需要高密度布线和可靠连接的场合。Mill-Max的产品质量和客户服务都值得信赖。

117-43-656-41-005000参数

参数
长*宽*高 50.1mm(长度)*1.75mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

117-43-656-41-005000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

117-43-656-41-005000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 117-43-656-41-005000 117-43-656-41-005000数据手册

117-43-656-41-005000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 6.8862 ¥ 57.1555
库存: 1000
起订量: 1000 增量: 10
交货地:
最小起订量为:1000
合计: ¥ 57155.5
直接购买
加入购物车
