853-99-092-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 92pin 3A 2.54μm 锡铅 黑色 通孔安装 58.8mm(长度)*3.05mm(高度)
供应商型号: Q-853-99-092-10-001000
供应商: 期货订购
标准整包数: 1

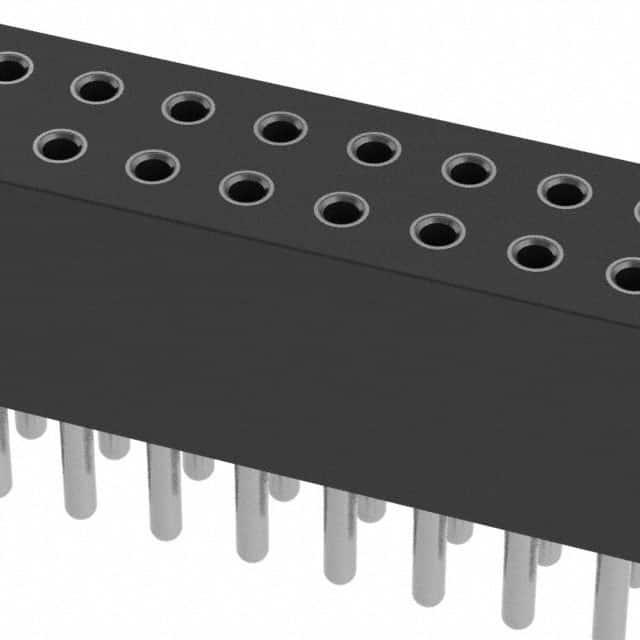

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-99-092-10-001000

853-99-092-10-001000概述

    Mill-Max Interconnects 系列 850, 851, 852, 853 产品技术手册

    产品简介


    Mill-Max 制造公司生产的系列 850, 851, 852 和 853 插头及插座是一款专为高密度互连设计的产品。这些插头及插座具备 .050 英寸(约 1.27 毫米)的针间距,支持单行和双行布局。它们不仅能够实现板间堆叠,还能在低至 .248 英寸(约 6.3 毫米)的空间内工作。此系列适用于多种高可靠性应用场合,如电信设备、工业自动化、计算机外围设备、医疗设备等领域。

    技术参数


    - 产品型号:系列 850, 851, 852, 853 单排和双排互连
    - 针间距:.050 英寸(1.27 毫米)
    - 最小堆叠高度:.248 英寸(6.3 毫米)
    - 插孔直径:.016 英寸(0.4064 毫米)
    - 接触材料:3-finger BeCu #11 接触,额定电流 3 安培
    - 插针直径范围:.015 英寸至 .020 英寸
    - 绝缘材料:高温热塑性塑料,适合所有焊接操作
    - 订购信息:可选镀金厚度(10 微英寸金、30 微英寸金、100 微英寸锡铅合金)、焊料类型(200 微英寸锡铅合金、200 微英寸纯锡)

    产品特点和优势


    - 高密度布局:.050 英寸针间距使得这些插头和插座非常适合高密度电路板设计。
    - 多排设计:提供单排和双排配置,以满足不同应用场景的需求。
    - 高可靠性:3-finger BeCu #11 接触材料保证了优异的导电性能和可靠性。
    - 高温适应性:采用高温热塑性塑料作为绝缘材料,确保在各种环境下的稳定表现。
    - 兼容性强:适用于广泛的应用领域,包括电信、工业控制、医疗设备等。

    应用案例和使用建议


    - 电信设备:电信设备中的信号传输需要高密度互连,系列 850, 851, 852, 853 可用于实现这一需求。
    - 工业自动化:在工业自动化设备中,这些插头和插座可以实现板间的高效连接。
    - 医疗设备:医疗设备中的高可靠性要求可以通过这些高性能的互连组件得到满足。
    - 使用建议:为了保证最佳性能,建议在焊接前清洁焊接部位,并遵循正确的焊接工艺。同时,保持适当的温度和时间控制以避免对插头和插座造成损坏。

    兼容性和支持


    - 兼容性:这些互连组件设计时考虑了广泛的兼容性,适用于不同类型的电路板和系统。
    - 支持和服务:Mill-Max 公司提供了详尽的技术文档和售后服务,以确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    - Q1:如何选择合适的镀层?
    - A1:根据具体应用环境和预期寿命选择镀层,例如 10 微英寸金镀层适合需要长时间稳定性的应用。

    - Q2:如何进行焊接操作?
    - A2:严格按照产品手册中的焊接步骤操作,确保使用适当的焊接温度和时间以避免损坏插头和插座。

    总结和推荐


    Mill-Max 的系列 850, 851, 852, 853 插头和插座是高密度互连应用的理想选择。它们具有高可靠性、广泛的应用范围以及优秀的技术支持,能够满足大多数高可靠性电子产品的严格要求。强烈推荐在需要高密度互连和高性能连接的应用场景中使用这些产品。

853-99-092-10-001000参数

参数
针脚数 92pin
触头镀层 - 配接 锡铅
额定电流 3A
颜色 黑色
触头镀层厚度 - 配接 2.54μm
排数 2
间距-配接 1.27mm
防护等级 -
类型 Push-Pull,Receptacle
长*宽*高 58.8mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-99-092-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
