首页  >  产品百科  >  316-93-106-41-003000

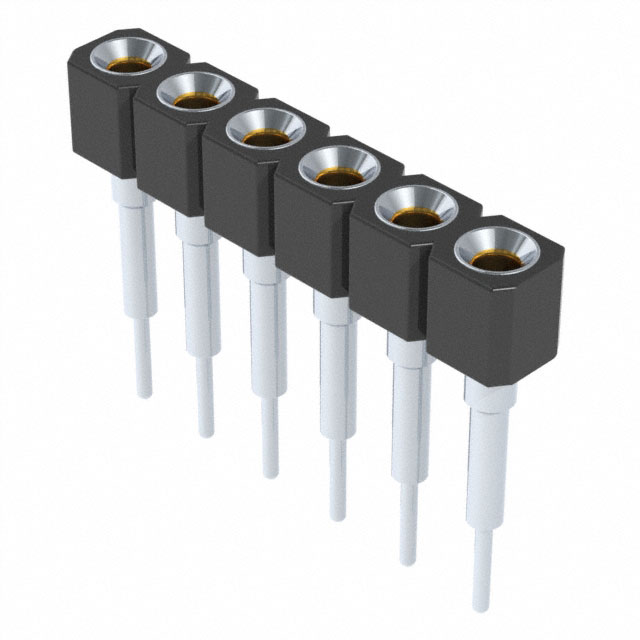

316-93-106-41-003000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 6pin 3A 760nm 金 黑色 通孔安装
供应商型号: BSV-316-93-106-41-003000
供应商: 海外现货
标准整包数: 68
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-93-106-41-003000

316-93-106-41-003000概述

    Mill-Max系列316·.100"网格升空式单行插座

    产品简介


    Mill-Max制造公司的系列316是一种专为高性能连接应用设计的单行插座,适用于各种电路板设计。该系列产品提供五种不同的高度规格,分别对应不同应用需求。它们以其可靠性高、使用寿命长而闻名,在电信、计算机硬件、工业自动化等多个领域都有着广泛的应用。

    技术参数


    1. 插座高度:
    - 系列316...006:0.236英寸
    - 系列316...003:0.315英寸
    - 系列316...007:0.402英寸
    - 系列316...008:0.472英寸
    - 系列316...001:0.594英寸
    2. 接触件材质:铍铜(BeCu)#30,额定电流为3安培
    3. 绝缘材料:高温热塑塑料,适合所有焊接操作
    4. 安装方式:焊接
    5. 兼容电镀代码:
    - 10微英寸金(10 µ” Au)
    - 30微英寸金(30 µ” Au)
    - 镀锡铅(200 µ” Sn/Pb)
    - 镀锡(200 µ” Sn)
    6. 插针直径:
    - 0.038英寸(0.965毫米)
    - 0.018英寸(0.457毫米)
    - 插孔直径0.015至0.025英寸(0.381至0.635毫米)

    产品特点和优势


    系列316具有多项独特优势,使其在市场上脱颖而出。首先,它采用了高强度的铍铜材料,确保了长期稳定可靠的接触性能。其次,多样化的高度规格提供了更灵活的设计选择,适用于不同的空间要求。此外,高温热塑塑料的使用使得这些插座能够承受多种焊接条件下的温度变化,提升了整体耐用性。最后,符合RoHS标准的生产过程确保了环保合规性。

    应用案例和使用建议


    这些插座广泛应用于需要高可靠性的场合,如计算机主板、服务器、医疗设备以及测试仪器等。对于应用工程师而言,选择合适的高度和电镀选项是关键。例如,在需要高信号完整性的环境中,可以考虑使用金镀层以减少氧化和提高导电性。此外,当需要更高密度连接时,可考虑使用较短的插座版本。

    兼容性和支持


    该系列产品支持多种电镀处理,包括镀金、镀锡铅以及镀锡。制造商还提供全面的技术支持和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:插座与特定尺寸的引脚不匹配。
    解决方案:确认所选插座型号的高度和直径是否符合所需的引脚规格。如果需要不同尺寸,可以联系供应商定制服务。
    2. 问题:插座在焊接过程中出现损坏。
    解决方案:请严格按照焊接工艺规范进行操作,并使用适当的工具和技术。如有疑问,及时咨询制造商技术支持。
    3. 问题:长时间使用后接触电阻增加。
    解决方案:定期清洁插座和引脚,去除氧化层。如有必要,重新镀层。

    总结和推荐


    综上所述,Mill-Max系列316是一款高性能、多功能的连接解决方案。其独特的材料选择和多样化规格使其成为许多应用场景的理想选择。对于需要高可靠性和灵活性的设计师和工程师来说,这款产品无疑是值得推荐的。如果您正在寻找一个能经受住时间考验且具备优异电气性能的连接器,那么Mill-Max系列316绝对值得您的考虑。

316-93-106-41-003000参数

参数
排数 1
间距-配接 2.54mm
针脚数 6pin
触头镀层厚度 - 配接 760nm
额定电流 3A
类型 Elevated Socket,Push-Pull
颜色 黑色
防护等级 -
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 管装

316-93-106-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-93-106-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-93-106-41-003000 316-93-106-41-003000数据手册

316-93-106-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
102+ $ 10.092 ¥ 84.8737
272+ $ 5.268 ¥ 44.3039
510+ $ 3.444 ¥ 28.964
1020+ $ 2.436 ¥ 20.4868
2516+ $ 1.848 ¥ 15.5417
5032+ $ 1.548 ¥ 13.0187
10030+ $ 1.332 ¥ 11.2021
15028+ $ 1.332 ¥ 11.2021
25024+ $ 1.164 ¥ 9.7892
库存: 85
起订量: 136 增量: 1
