310-41-148-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 48pin 3A 250nm 金 黑色 通孔安装 121.92mm(长度)*2.54mm(高度)
供应商型号: Q-310-41-148-41-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-41-148-41-001000

310-41-148-41-001000概述


    产品简介

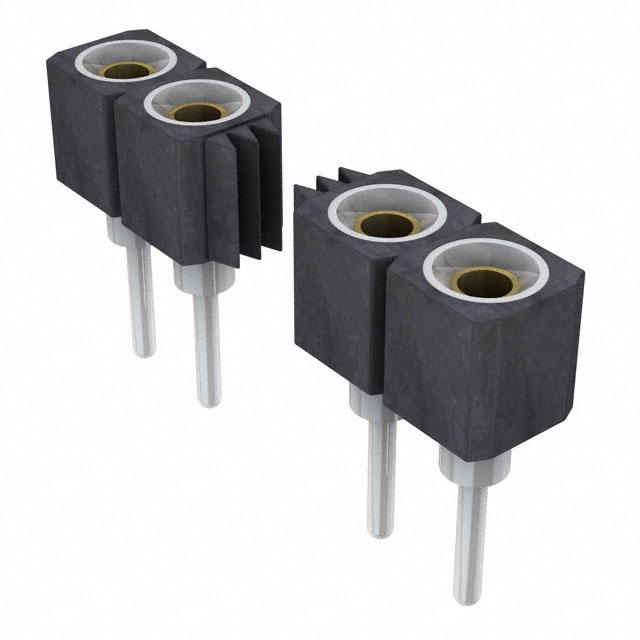

    Mill-Max制造公司的系列产品310、311、315是单排引脚插座,采用.100英寸栅格排列的焊料尾设计。这些插座广泛应用于工业、汽车、通信和消费电子产品等领域,能够接受直径为.015到.025英寸的引脚和标准集成电路引脚。该系列提供了多种类型的焊料尾选择,适用于不同厚度的电路板,例如标准长度、长型、低轮廓和超低轮廓设计,以适应各种应用需求。

    技术参数


    - 引脚尺寸: .015 - .025英寸直径
    - 接触点材料: 高可靠性,铍铜#12和#30接触点,额定电流3安培
    - 绝缘材料: 耐高温热塑性材料,适合所有焊接操作
    - 适用引脚范围: 1-64个引脚
    - 焊料尾长度: 标准长度、长型、非常低轮廓、超低轮廓
    - 镀层选项: 10微英寸金(Au)、30微英寸金(Au)、100微英寸锡铅(Sn/Pb)、200微英寸锡(Sn)
    - 接触阻抗: 请参见第264页的数据表
    - 环境条件: 详见第252页和第253页的技术规格
    - RoHS合规性: 符合2011/65/EU指令

    产品特点和优势


    - 高可靠性接触点: 采用高可靠的铍铜#12和#30接触点,确保长期稳定的电气连接。
    - 多种安装选项: 提供不同长度的焊料尾,适合多层板和低轮廓应用,增加了产品的灵活性和适应性。
    - 耐高温绝缘材料: 适用于各种焊接操作,确保长时间使用下的稳定性。
    - 广泛的镀层选择: 多种镀层选项提供了不同的成本效益和性能平衡,满足不同客户的需求。

    应用案例和使用建议


    该系列产品被广泛应用于需要高可靠性和灵活性的电路板设计中。例如,在汽车电子控制系统中,310系列可以用于传感器模块之间的连接;在通信设备中,311系列适用于长寿命需求的应用。对于需要特别低轮廓设计的场合,可以选择315系列。在使用过程中,建议根据具体应用需求选择合适的焊料尾长度,并注意焊接时温度和时间的控制,以保证良好的焊接质量。

    兼容性和支持


    该系列产品具有良好的通用性,可以与其他标准插针和插座兼容,便于集成到现有的设计中。Mill-Max公司提供详细的技术支持文档和客户服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - Q: 接触电阻过大?
    - A: 检查焊接工艺,确保焊接温度和时间符合要求。必要时更换接触点。

    - Q: 插入力过大?
    - A: 检查插针是否损坏或变形,如有必要,更换插针。

    - Q: 接触不良?
    - A: 确保插针和插座正确匹配,重新焊接或检查接触点镀层是否有问题。

    总结和推荐


    Mill-Max公司的310、311、315系列单排引脚插座以其高可靠性、灵活的安装选项和广泛的镀层选择,成为市场上受欢迎的产品之一。其广泛的应用范围和良好的技术支持使其成为设计者和工程师的理想选择。总的来说,我们强烈推荐这款产品,特别是对于需要高可靠性和特殊安装需求的应用。

310-41-148-41-001000参数

参数
排数 1
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
额定电流 3A
针脚数 48pin
间距-配接 2.54mm
颜色 黑色
类型 Push-Pull,Receptacle
长*宽*高 121.92mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

310-41-148-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-41-148-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-41-148-41-001000 310-41-148-41-001000数据手册

310-41-148-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
