310-43-104-40-023000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 4pin 3A 760nm 金 黑色 SMD,P=2.54mm,卧贴 贴片安装 10.16mm(长度)*7.08mm(高度)
供应商型号: 575-3104310440023000
供应商: Mouser
标准整包数: 1

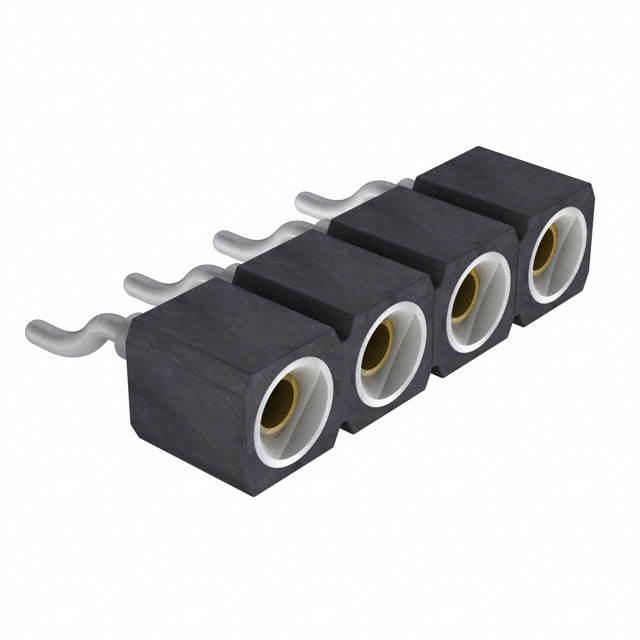

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-43-104-40-023000

310-43-104-40-023000概述


    产品简介


    Mill-Max 系列 310、330 和 351 电子连接器是一款高品质的表面贴装头座和插座,主要用于电子设备之间的信号传输和电源供应。这些连接器采用紧凑的 .100"(2.54mm)网格设计,具有直径为 .018"(0.46mm)的插针。系列 310 使用 Z 弯插座,系列 330 和 351 使用 Z 弯和水平表面贴装头。这些连接器广泛应用于电信、计算机、航空航天、工业自动化等领域,适用于需要高可靠性和紧凑空间的设计。

    技术参数


    - 针间距: .100"(2.54mm)
    - 针直径: .018"(0.46mm)
    - 可插入次数: 多次
    - 绝缘材料: 高温热塑性塑料
    - 公差: 针的共面度 .005"(0.127mm),对于超过 10 个位置的情况,请咨询技术支持
    - 表面处理: 金镀层 10μ" Au,焊锡镀层 200μ" Sn/Pb
    - 工作温度范围: -55°C 至 +125°C
    - 焊接工艺: 适合所有焊接操作
    - 电气参数: 见页 264

    产品特点和优势


    1. 高可靠性: 这些连接器采用高精度制造工艺,确保了长期稳定的电气性能。
    2. 紧凑设计: .100" 的网格间距使得这些连接器非常适合空间有限的应用。
    3. 多镀层选择: 提供多种镀层选项,如 10μ" Au 和 200μ" Sn/Pb,以满足不同的应用需求。
    4. 广泛适用: 可用于电信、计算机、航空航天等多个领域,应用广泛。
    5. 方便安装: 通过表面贴装技术(SMT)易于安装,简化生产流程。

    应用案例和使用建议


    这些连接器广泛应用于并联电路板的菊花链(daisy chain)连接。例如,在通信设备中,可以将多个板卡通过菊花链连接在一起,实现数据共享和信号传输。为了优化性能和寿命,建议在高温环境下使用时,选择更高温度等级的镀层材料。同时,为了保证连接器的长期稳定性,应定期检查连接器的共面度,特别是当插针数量超过 10 个时。

    兼容性和支持


    这些连接器与 Mill-Max 自身的产品系列高度兼容。例如,系列 310 插座可以与系列 310 头和系列 330、351 的头部兼容。厂商提供详尽的技术支持,包括安装指南、维护手册和技术文档。如有疑问,可以联系技术支持获取帮助。

    常见问题与解决方案


    1. 共面度超标:
    - 解决方法:检查连接器是否安装正确,必要时重新安装或调整连接器的位置。
    2. 接触不良:
    - 解决方法:确保镀层质量良好,避免氧化或损坏。
    3. 焊接过程中损坏:
    - 解决方法:严格按照焊接工艺进行操作,避免过高的温度或过长的焊接时间。

    总结和推荐


    Mill-Max 系列 310、330 和 351 电子连接器以其高可靠性、紧凑设计和广泛的应用范围,在市场上具有很强的竞争力。这些连接器适合于各种高性能要求的应用场合,是工程师在设计和开发新项目时的优选产品。因此,强烈推荐使用这些连接器来提高产品的整体质量和可靠性。

310-43-104-40-023000参数

参数
针脚数 4pin
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
排数 1
额定电流 3A
颜色 黑色
长*宽*高 10.16mm(长度)*7.08mm(高度)
通用封装 SMD,P=2.54mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

310-43-104-40-023000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-43-104-40-023000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-43-104-40-023000 310-43-104-40-023000数据手册

310-43-104-40-023000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2095 ¥ 44.0203
10+ $ 4.312 ¥ 36.4364
100+ $ 3.9852 ¥ 33.6749
500+ $ 3.2865 ¥ 27.7709
1000+ $ 2.814 ¥ 23.7783
2500+ $ 2.667 ¥ 22.5362
库存: 358
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.02
