315-47-103-41-004000

厂牌: MILL-MAX
产品描述: Push-Pull,Socket 2.54mm 1 3pin 3A 金 黑色 通孔安装
供应商型号: ED10361-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 315-47-103-41-004000

315-47-103-41-004000概述


    产品简介

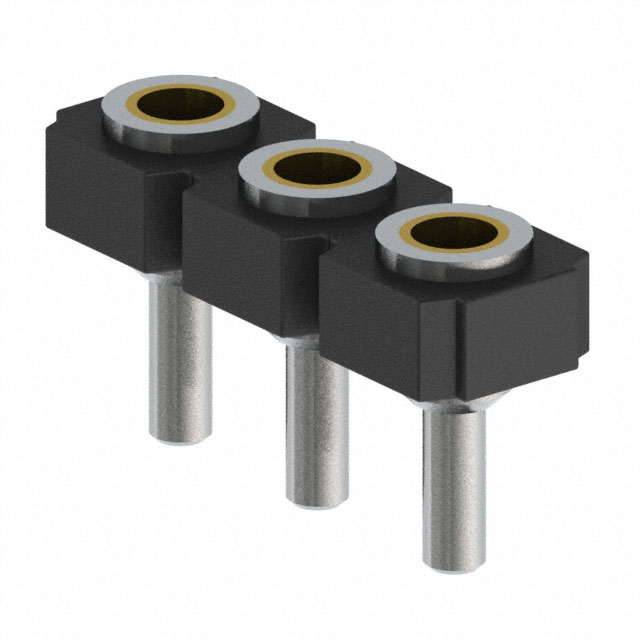

    Mill-Max 315-47-103-41-004000 互连插座
    315-47-103-41-004000 是一款低轮廓焊接尾座插座,适用于0.38 mm至0.559 mm直径的导线,包括从0.015英寸到0.022英寸(约0.38 mm到0.559 mm)的导线。这款互连插座采用单排通过孔设计,提供优良的电气连接特性。产品广泛应用于电子设备中需要高可靠性、高性能连接的场合。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | Beryllium Copper Alloy 172 (UNS C17200) |
    | 接触电镀 | 金闪光 |
    | 针数量 | 3 |
    | 电流额定值 | 3 安培 |
    | 壳体电镀 | 200 微英寸锡(哑光)(在100微英寸镍上) |
    | 绝缘材料 | 聚对苯二甲酸酯(品牌:Thermx CG933) |
    | 额定电压 | 100 VRMS/150 VDC |
    | 绝缘电阻 | ≥10,000 兆欧 |
    | 工作温度 | -55°C 至 +125°C |

    产品特点和优势


    1. 可靠性高:采用铍铜合金制成的插针具有高强度和良好的抗应力松弛性能,可在-55°C至+125°C的工作温度范围内保持稳定性能。
    2. 电气性能卓越:高电导率的铍铜合金插针和聚对苯二甲酸酯绝缘材料确保了优异的电气连接性能。
    3. 耐用性强:经过热处理的插针和高硬度的黄铜套管保证了长时间使用下的机械稳定性和可靠性。

    应用案例和使用建议


    该产品常用于需要高可靠性的电子产品中,例如通信设备、工业控制系统、汽车电子等。以下是一些建议:
    - 在安装过程中,确保焊点清洁,避免虚焊和短路。
    - 使用适当的温度曲线进行焊接,确保焊点质量和连接强度。
    - 定期检查和维护连接点,以确保长期稳定性。

    兼容性和支持


    本产品可与其他标准互连器件兼容,适用于大多数常见的电子设备。制造商提供了详尽的技术支持和质量保证,确保产品在使用过程中的可靠性和性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 清理焊盘并重新焊接 |
    | 插头接触不良 | 检查接触部分是否有异物或氧化,并进行清理 |
    | 连接松动 | 重新压接或更换插针 |

    总结和推荐


    总体来看,Mill-Max 315-47-103-41-004000 互连插座凭借其卓越的电气性能和机械稳定性,在多种应用场景中表现出色。其高可靠性、优良的电气连接特性使其成为电子设备中连接组件的理想选择。强烈推荐使用该产品,特别是在对可靠性要求较高的工业和通信领域。

    本文详细介绍了Mill-Max 315-47-103-41-004000 互连插座的各项特性和应用场景,希望能帮助您更好地了解和使用这一高品质电子元器件。

315-47-103-41-004000参数

参数
防护等级 -
类型 Push-Pull,Socket
额定电流 3A
颜色 黑色
针脚数 3pin
排数 1
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

315-47-103-41-004000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

315-47-103-41-004000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 315-47-103-41-004000 315-47-103-41-004000数据手册

315-47-103-41-004000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7752 ¥ 31.5937
68+ $ 2.7976 ¥ 23.4124
136+ $ 2.6639 ¥ 22.2938
544+ $ 2.4157 ¥ 20.2164
1020+ $ 2.311 ¥ 19.3398
5032+ $ 2.0651 ¥ 17.2821
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.59
