853-43-008-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 8pin 3A 760nm 金 黑色 通孔安装 5.46mm(长度)*6.5mm(高度)
供应商型号: BSV-853-43-008-20-001000
供应商: 海外现货
标准整包数: 94

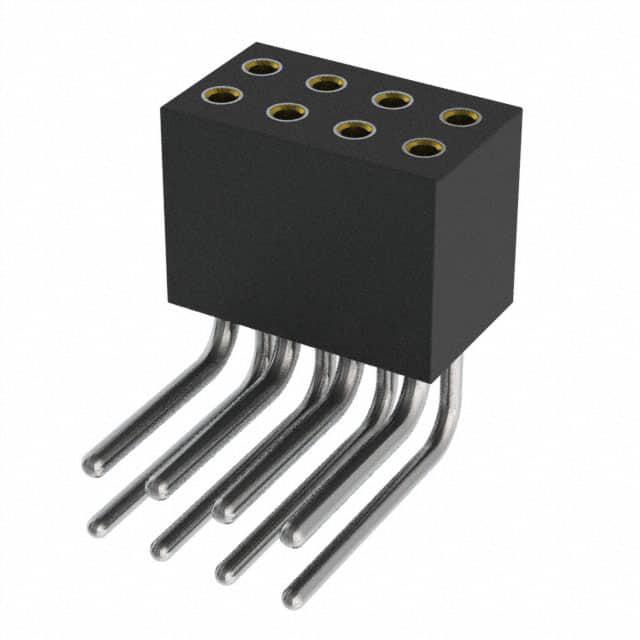

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-43-008-20-001000

853-43-008-20-001000概述

    Mill-Max Series 850, 851, 852, 853 Interconnect Products

    产品简介


    Mill-Max制造公司推出的Series 850、851、852、853系列电子元器件是专为高密度互连设计的产品。这些连接器具备单排和双排配置,主要用于板对板连接,特别适用于需要紧凑布局和高效空间利用的应用场景。主要功能包括支持堆叠式安装,具有高度可靠的电气连接和机械强度,广泛应用于工业控制、通讯设备、医疗仪器、航空航天等领域。

    技术参数


    - Pin Spacing: 0.050英寸(1.27毫米)
    - Pin Diameter: 0.016英寸(0.4064毫米)
    - Stacking Height: 最低0.248英寸(6.3毫米)
    - Socket Contact Rating: Hi-Rel, 3-finger BeCu #11,额定电流3安培
    - Insulator Material: 高温热塑性材料,适合所有焊接操作
    具体订单信息如图所示:
    - Series 850 单排针座: 0.087英寸轮廓,针直径0.016英寸,可选镀层代码(Au、Sn/Pb)
    - Series 852 双排针座: 0.083英寸轮廓,针直径0.016英寸,可选镀层代码(Au、Sn/Pb)
    - Series 851 单排插座: 0.161英寸轮廓,可选镀层代码(Au、Sn/Pb)
    - Series 853 双排插座: 0.161英寸轮廓,可选镀层代码(Au、Sn/Pb)

    产品特点和优势


    - 可靠性强: 采用高可靠性接触结构,保证长期稳定的电气性能。
    - 节省空间: 0.050英寸间距设计允许高密度布线,节省宝贵的PCB空间。
    - 多样化的镀层选择: 金(Au)、锡铅(Sn/Pb)等多种镀层选项,满足不同应用需求。
    - 广泛的温度适应性: 高温热塑性绝缘体确保在极端环境下仍能保持良好的电气性能。

    应用案例和使用建议


    - 工业控制: 用于复杂的控制系统中,实现设备间的稳定数据传输。
    - 通信设备: 用于基站、路由器等设备的内部连接,提供高效的信号传输。
    - 医疗仪器: 用于医疗成像设备,确保高精度的数据采集。
    - 航空航天: 在严苛环境中依然能够保持良好性能,广泛应用于卫星和其他航天器。
    使用建议:
    - 确保正确选择镀层类型以适应不同的环境条件。
    - 在安装过程中注意针座与插座之间的精确对齐,避免损坏插针。

    兼容性和支持


    这些连接器支持多种常见的镀层标准,包括金(Au)和锡铅(Sn/Pb),具有广泛的兼容性。Mill-Max公司提供了详尽的技术文档和支持服务,确保用户能够在设计和安装过程中获得必要的技术支持。

    常见问题与解决方案


    1. 问题: 连接器在焊接后出现松动。
    - 解决方案: 确认焊接温度和时间,避免过热导致的变形;使用适当的焊料和助焊剂。
    2. 问题: 插针接触不良。
    - 解决方案: 检查插针是否完全插入插座,并确保插座没有灰尘或杂质。
    3. 问题: 插针弯曲或折断。
    - 解决方案: 轻轻插入并确保平稳对准,避免强行插入造成损伤。

    总结和推荐


    Mill-Max的Series 850、851、852、853系列连接器以其出色的可靠性、高密度设计和多样化镀层选择,在多个行业中得到广泛应用。它们不仅提供了优异的电气性能,还拥有强大的机械稳定性。对于寻求高性能、紧凑型连接解决方案的工程师来说,这是一套值得推荐的产品。
    综上所述,Mill-Max的这些连接器产品在各方面表现卓越,强烈推荐在各类电子设计项目中使用。

853-43-008-20-001000参数

参数
触头镀层厚度 - 配接 760nm
排数 2
额定电流 3A
间距-配接 1.27mm
防护等级 -
针脚数 8pin
类型 Push-Pull,Receptacle
触头镀层 - 配接
颜色 黑色
长*宽*高 5.46mm(长度)*6.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

853-43-008-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-43-008-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-43-008-20-001000 853-43-008-20-001000数据手册

853-43-008-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
94+ $ 22.344 ¥ 187.913
188+ $ 15.108 ¥ 127.0583
282+ $ 8.34 ¥ 70.1394
564+ $ 6.9 ¥ 58.029
1034+ $ 5.388 ¥ 45.3131
2538+ $ 4.128 ¥ 34.7165
5076+ $ 3.972 ¥ 33.4045
10058+ $ 3.504 ¥ 29.4686
15040+ $ 3.504 ¥ 29.4686
25004+ $ 2.88 ¥ 24.2208
