851-43-040-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 40pin 3A 760nm 金 黑色 通孔安装 51.18mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-040-10-011000
供应商: 期货订购
标准整包数: 10

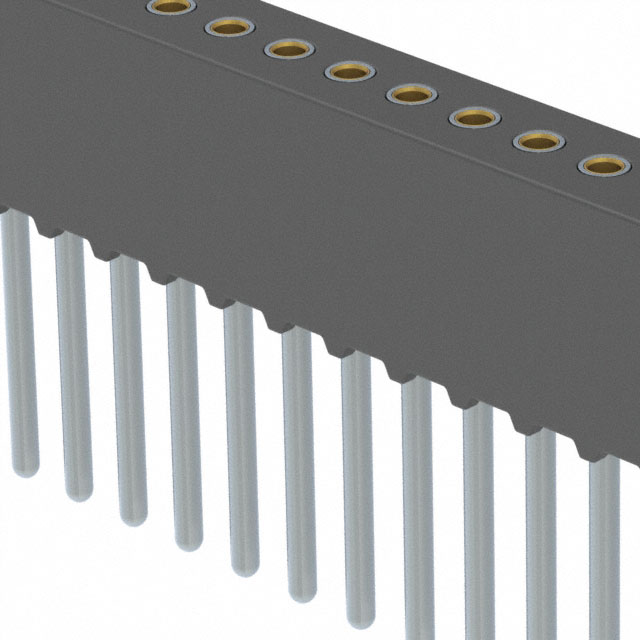

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-040-10-011000

851-43-040-10-011000概述

    Mill-Max Interconnects: 系列850, 851, 852, 853 连接器
    Mill-Max Mfg. Corp. 是一家领先的连接器制造商,提供多种高品质的连接器解决方案。本文将详细介绍其系列850、851、852和853连接器,涵盖其基本功能、技术参数、特点与优势,以及应用案例和使用建议。

    1. 产品简介


    系列850、851、852和853连接器是Mill-Max Mfg. Corp. 的产品线之一,主要用于高速信号传输和电源分配。这些连接器可提供单行和双行配置,采用直角设计,广泛应用于消费电子、工业自动化、通讯设备等领域。

    2. 技术参数


    - 连接器类型: 单行和双行直角头座
    - 插针直径: 0.015" 至 0.021"
    - 接触材料: 高可靠性铍铜(BeCu)接触器,额定电流为3安培
    - 绝缘材料: 高温塑料绝缘体,适用于所有焊接操作
    - 尺寸: 单行配置最大支持50个引脚,双行配置最大支持100个引脚
    - 焊点类型: 支持锡铅合金、纯锡和金涂层

    3. 产品特点和优势


    - 高可靠性: 使用BeCu接触器,额定电流为3安培,确保稳定可靠的电连接。
    - 多样化配置: 提供单行和双行选项,满足不同应用场景的需求。
    - 广泛兼容性: 适用范围广,可用于多种标准的电气和电子设备。
    - 高性能焊接: 高温塑料绝缘体保证连接器在焊接过程中不会损坏。

    4. 应用案例和使用建议


    系列850、851、852和853连接器常用于工业控制板、服务器背板和通信设备。例如,在一个典型的工业控制系统中,这些连接器可以用来实现高效的数据传输和电源分配。使用时,建议先确认引脚数量和配置,以确保正确安装。此外,定期检查连接器的状态,确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性: 可与其他标准电气连接器兼容,便于集成到现有系统中。
    - 支持和维护: Mill-Max Mfg. Corp. 提供全面的技术支持和客户服务,确保用户在安装和使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题: 插针插入困难。
    - 解决方案: 检查插针直径是否符合要求,确保插针和插座清洁无污。

    - 问题: 连接不稳定。
    - 解决方案: 检查接触材料是否受损,必要时更换新的连接器。

    7. 总结和推荐


    系列850、851、852和853连接器以其高可靠性、多样化的配置和广泛的应用场景而著称。无论是消费电子产品还是工业自动化设备,这些连接器都是值得信赖的选择。强烈推荐给需要高性能连接解决方案的工程师和技术人员。
    以上内容是对Mill-Max Mfg. Corp. 系列850、851、852和853连接器的详细技术手册内容提取及解析。希望对读者理解和选择这些高质量连接器有所帮助。

851-43-040-10-011000参数

参数
防护等级 -
针脚数 40pin
触头镀层 - 配接
额定电流 3A
排数 1
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层厚度 - 配接 760nm
间距-配接 1.27mm
长*宽*高 51.18mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-040-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-040-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-040-10-011000 851-43-040-10-011000数据手册

851-43-040-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.2295 ¥ 60.0052
库存: 1000
起订量: 1000 增量: 10
交货地:
最小起订量为:1000
合计: ¥ 60005.2
