115-43-648-41-003000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述:
供应商型号: ED90221-ND
供应商: Digi-Key
标准整包数: 1

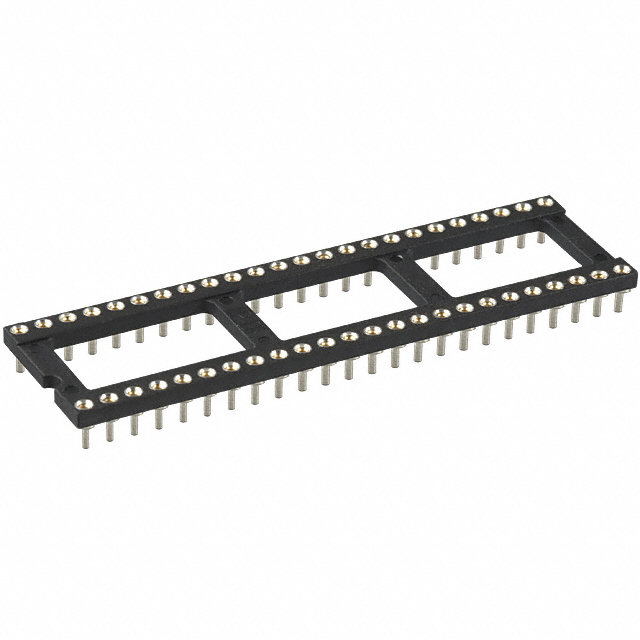

MILL-MAX 用于IC/晶体管的插座 115-43-648-41-003000

115-43-648-41-003000概述

    DIP Socket 技术手册

    1. 产品简介


    产品名称: DIP Socket
    产品编号: 115-43-648-41-003000
    主要功能: DIP Socket 是一种双列直插式插座,用于将集成电路(IC)固定在电路板上,便于拆卸和更换。
    应用领域: 主要应用于工业控制、通信设备、计算机外围设备及家用电器等需要频繁更换 IC 的场合。

    2. 技术参数


    - 接触材料: Beryllium Copper Alloy 172 (UNS C17200)
    - 接触镀层: 30 μ" 金过 50 μ" 镍
    - 引脚材料: Brass Alloy (UNS C36000)
    - 接触额定电流: 3 安培
    - 耐温范围: -55°C 至 +125°C
    - 焊接尾长: 0.095 英寸
    - 绝缘材料: 聚酯 (Thermx CG933)
    - 额定电压: 100 VRMS/150 VDC
    - 绝缘电阻: ≥10,000 兆欧
    - 耐热变形温度: 276°C (66 psi)

    3. 产品特点和优势


    - 超低轮廓设计: 超低尾长设计,适用于空间受限的应用。
    - 可靠的接触性能: 接触采用铍铜合金,具有出色的弹性和抗疲劳性能。
    - 兼容性强: 支持标准的 #12 针脚,广泛应用于多种 DIP 封装的 IC。
    - 易于安装: 通过穿孔焊接方式,方便快捷地安装在电路板上。
    - 高耐久性: 经过严格测试,保证机械寿命不低于 100 次插拔循环。

    4. 应用案例和使用建议


    应用案例: 在工业自动化设备中,频繁更换控制板上的微控制器(MCU),以适应不同的控制需求。
    使用建议: 在高温环境下使用时,确保插拔操作不超过 150°C,以保持长期可靠性。对于更高温度的应用,可选用铍镍合金接触件。

    5. 兼容性和支持


    - 兼容性: 本产品兼容所有标准 DIP 封装的 IC,如常见的 48 针封装。
    - 支持: 供应商提供详细的技术文档和售后支持,确保客户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题: 插座接触不良。
    解决办法: 确保引脚和接触部位清洁无污垢,适当调整接触压力。
    - 问题: 插拔次数过多导致失效。
    解决办法: 在设计时考虑使用频率较高的区域,选用更耐用的铍镍合金接触件。
    - 问题: 插座耐温性能不足。
    解决办法: 确认插座在实际使用环境中的最高温度,选择符合要求的材料。

    7. 总结和推荐


    综上所述,这款 DIP Socket 以其优良的机械性能、可靠性和广泛的兼容性,在各类电子产品中表现出色。特别是在工业控制和通信设备中,它能有效提升系统的稳定性和可维护性。强烈推荐此款 DIP Socket 作为高性能应用的选择。

115-43-648-41-003000参数

参数
长*宽*高 60.96mm(长度)*17.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

115-43-648-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

115-43-648-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 115-43-648-41-003000 115-43-648-41-003000数据手册

115-43-648-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.3912 ¥ 187.3864
16+ $ 17.5058 ¥ 146.5017
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 187.38
直接购买
加入购物车
