834-43-020-10-001000

厂牌: MILL-MAX
产品描述: Pass Through,Push-Pull,Receptacle 2.54mm 1 20pin 4.5A 760nm 金 黑色 通孔安装
供应商型号: Q-834-43-020-10-001000
供应商: 期货订购
标准整包数: 1

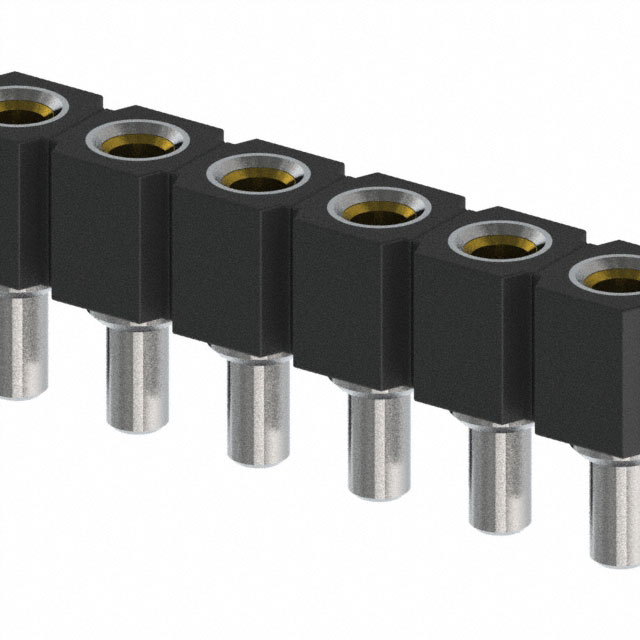

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 834-43-020-10-001000

834-43-020-10-001000概述


    产品简介


    Mill-Max 834/835系列OFP®直插式插座
    Mill-Max Mfg. Corp.是一家知名的电子连接器制造商,致力于提供高质量的连接解决方案。834/835系列OFP®直插式插座是一种创新的互连产品,适用于电路板之间的垂直和水平互连。这些插座采用精密制造的黄铜套筒和铍铜多指弹簧接触器设计,以确保可靠的电连接。
    主要功能:
    - 可容纳直径为0.030英寸(0.76mm)或0.025英寸(0.64mm)的针脚
    - 支持单排和双排安装
    - 可用于手焊、波峰焊接或回流焊接
    应用领域:
    - 多层电路板之间的互连
    - 车载电子产品
    - 工业自动化设备
    - 医疗设备

    技术参数


    尺寸参数:
    - 插座高度:0.130英寸(3.30mm)
    - 针脚间距:0.100英寸(2.54mm)
    适用针脚尺寸:
    - 直径0.030英寸(0.76mm)圆形针脚
    - 直径0.025英寸(0.64mm)方形针脚
    安装孔尺寸:
    - 推荐安装孔直径:0.046±0.003英寸(1.17mm±0.076mm)
    兼容针脚数量:
    - 单排插座:1至64个针脚
    - 双排插座:4至72个针脚

    产品特点和优势


    独特功能:
    - OFP®屏障:独特的有机纤维屏障防止助焊剂、焊锡膏或焊锡侵入内部弹簧触点。焊接后,当插入匹配的针头时,这些屏障会被推出插座。
    - 双金属结构:插座使用由精密加工的黄铜套筒和嵌入式铍铜多指弹簧接触器组成的接头,确保稳定可靠的连接。
    - 多样的焊接工艺兼容性:适用于手焊、波峰焊接及回流焊接。
    市场竞争力:
    - 紧凑设计:低矮的0.130英寸轮廓使得它们特别适合空间有限的应用。
    - 广泛的针脚选项:兼容各种针脚尺寸和数量,适用于不同需求的项目。

    应用案例和使用建议


    应用案例:
    - 在车载导航系统中实现多层PCB之间的信号传输
    - 工业机器人控制器中,通过OFP®直插式插座实现复杂线路的高效互连
    使用建议:
    - 在使用回流焊接时,确保助焊剂不会污染插座内部。
    - 确认焊接前对安装孔进行正确钻孔,以确保插座稳固安装。

    兼容性和支持


    兼容性:
    - 这些插座可以与直径0.025英寸和0.030英寸的针脚配合使用,具有广泛的兼容性。
    - 某些特定版本还提供了镀金或镀锡铅选项,增加了灵活性。
    支持:
    - Mill-Max公司提供了详细的技术文档和支持服务,涵盖电气、机械和环境数据,确保用户能够充分利用这些产品。

    常见问题与解决方案


    常见问题:
    1. 插座不牢固,无法稳定焊接。
    - 解决方案:确认安装孔直径符合推荐标准(0.046±0.003英寸),并使用正确的焊接方法。
    2. 插座在焊接后仍存在残留助焊剂。
    - 解决方案:在焊接完成后,用酒精擦拭插座表面以清除残留物。

    总结和推荐


    总结:
    Mill-Max 834/835系列OFP®直插式插座以其紧凑的设计、多样的兼容性和可靠性在市场上表现出色。它们非常适合用于需要高密度互连的应用场景,特别是在空间受限且要求高质量连接的场合。
    推荐:
    强烈推荐这一系列产品给需要高质量互连解决方案的工程师和技术人员。对于空间敏感和需要可靠互连的应用,834/835系列OFP®直插式插座无疑是最佳选择。

834-43-020-10-001000参数

参数
针脚数 20pin
触头镀层厚度 - 配接 760nm
额定电流 4.5A
防护等级 -
间距-配接 2.54mm
颜色 黑色
排数 1
类型 Pass Through,Push-Pull,Receptacle
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

834-43-020-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

834-43-020-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 834-43-020-10-001000 834-43-020-10-001000数据手册

834-43-020-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
