853-93-018-30-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 18pin 3A 760nm 金 黑色 SMD,P=1.27mm 贴片安装 11.81mm(长度)*4.29mm(高度)
供应商型号: Q-853-93-018-30-001000
供应商: 期货订购
标准整包数: 1

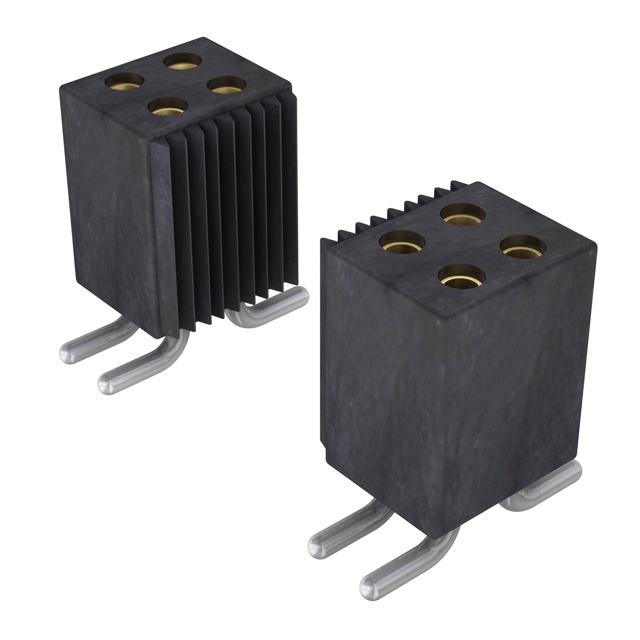

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-93-018-30-001000

853-93-018-30-001000概述

    # Mill-Max 850, 851, 852, 853系列互连产品技术手册

    产品简介


    Mill-Max Mfg. Corp. 是一家专注于设计和制造高品质电子连接器的公司,以其创新的产品和技术服务闻名于业界。其推出的850, 851, 852, 853系列单行和双行互连产品,具有高度的可靠性和广泛的应用范围。这些产品主要用于PCB板之间的连接,特别适合需要高密度和高可靠性的应用场景。

    技术参数


    - 产品类型:单行和双行互联连接器
    - 针间距:0.050英寸(约1.27毫米)
    - 可堆叠高度:最低0.248英寸(约6.3毫米)
    - 插针直径:0.016英寸(约0.4毫米)
    - 接触件:3指铍铜接触件(型号MM#0467和MM#4890),额定电流为3安培
    - 绝缘材料:耐高温热塑性材料,适用于所有焊接操作
    - 订购信息:参见图1-5,具体编号和配置请参考目录页

    产品特点和优势


    Mill-Max的850, 851, 852, 853系列连接器具有以下显著优势:
    - 高可靠性:采用高品质的3指铍铜接触件,确保稳定的电气性能和长期的使用寿命。
    - 紧凑设计:0.050英寸的针间距设计使得这些连接器能够在有限的空间内实现高密度连接。
    - 广泛兼容:适用于多种不同类型的PCB板,可用于板对板、板对线等连接场景。
    - 易于安装:独特的设计使得安装过程简单快捷,降低了生产成本。

    应用案例和使用建议


    应用案例
    这些连接器常用于工业自动化、医疗设备、通讯设备等领域。例如,在工业自动化中,这些连接器可以用于机器内部各模块之间的信号传输,保证高效稳定的数据交换。
    使用建议
    - 温度管理:尽管产品具有良好的耐高温性能,但在极端环境下仍需注意散热问题,以防止过热导致的损坏。
    - 正确插拔:在插拔过程中,确保平稳操作,避免强力拉扯,以防损伤插针或插座。

    兼容性和支持


    Mill-Max的850, 851, 852, 853系列连接器与其他标准PCB组件具有良好的兼容性。此外,制造商还提供了详细的技术文档和支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    问题一:如何正确选择合适的连接器型号?
    解决方案:根据应用需求选择合适的产品类型(单行或双行)和所需针数。详细规格请参见订购信息部分。
    问题二:如何确保连接器的焊接质量?
    解决方案:使用适当的焊接工具和工艺进行焊接,确保焊点均匀且无虚焊现象。参阅相关技术文档以获得最佳实践建议。

    总结和推荐


    总体而言,Mill-Max的850, 851, 852, 853系列连接器以其高可靠性和广泛的适用性,成为各种应用场景的理想选择。无论是对于需要高密度连接的设备还是追求稳定信号传输的场合,这些连接器都能提供卓越的表现。因此,强烈推荐在项目中选用Mill-Max的这一系列连接器产品。

853-93-018-30-001000参数

参数
类型 Push-Pull,Receptacle
间距-配接 1.27mm
额定电流 3A
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
针脚数 18pin
防护等级 -
颜色 黑色
排数 2
长*宽*高 11.81mm(长度)*4.29mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

853-93-018-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-93-018-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-93-018-30-001000 853-93-018-30-001000数据手册
