851-43-061-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 61pin 3A 760nm 金 黑色 通孔安装 77.85mm(长度)*1.78mm(高度)
供应商型号: Q-851-43-061-10-002000
供应商: 期货订购
标准整包数: 1

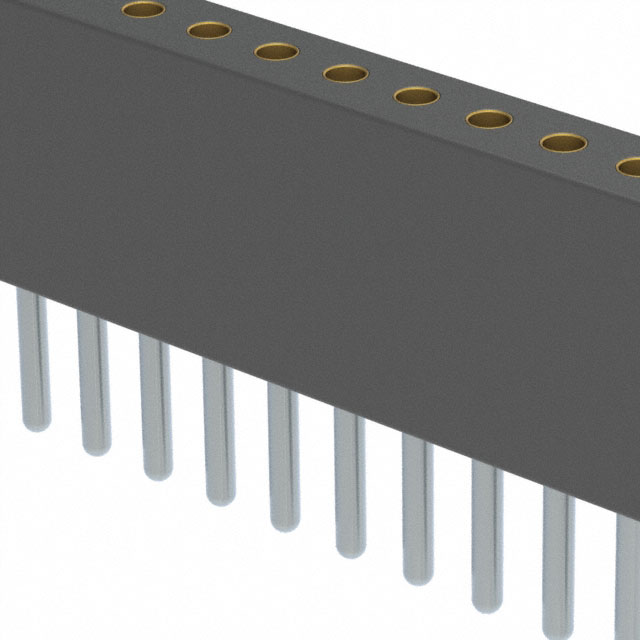

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-061-10-002000

851-43-061-10-002000概述

    Mill-Max Interconnects Series 850, 851, 852, 853 技术手册概述

    1. 产品简介


    Mill-Max Mfg. Corp. 提供的系列 850, 851, 852, 和 853 互连系统是专门为高可靠性连接设计的产品。这些互连系统包括单排和双排直角插针头(Series 850, 852)和插座(Series 851, 853),适用于多种电子设备和应用场合。该系列互连件广泛应用于航空航天、工业控制、通信设备和医疗设备等领域。

    2. 技术参数


    - 插针与插座类型:
    - Series 850 和 851:单排和双排直角插针头和插座
    - Series 852 和 853:双排直角插针头和插座
    - 连接类型:
    - 插针头使用 MM #4006-1 和 #4006-2 针,插座使用 MM #4890-1 和 #4890-2 接收器,可容纳直径为 0.015" 至 0.021" 的针
    - 接触材料:
    - 使用高强度铍铜 (BeCu) 材料,额定电流为 3 安培
    - 绝缘材料:
    - 高温热塑性材料,适用于所有焊接操作
    - 订货信息:
    - 可指定不同数量的插针,通常从 01 到 50(Series 850, 851)或 002 到 100(Series 852, 853)
    - 可选镀层包括 10 微英寸金 (Au),200 微英寸锡铅合金 (Sn/Pb),200 微英寸锡 (Sn) 等

    3. 产品特点和优势


    - 高可靠性:采用高强度铍铜接触材料,确保在恶劣环境下仍能保持良好的电气连接
    - 多样化选项:提供多种镀层选择,以满足不同的应用需求
    - 环境适应性强:绝缘材料耐高温,适用于广泛的环境条件
    - 易于安装:直角插针设计便于集成到各种电路板上

    4. 应用案例和使用建议


    - 应用场景:
    - 航空航天设备:用于关键系统的信号传输
    - 工业自动化:适用于控制系统和传感器连接
    - 医疗设备:在高度依赖可靠性的医疗设备中作为接口连接
    - 使用建议:
    - 在安装过程中,确保插针和插座对准,避免插拔时损坏
    - 使用适当的焊接工艺,避免过度加热导致绝缘材料受损
    - 定期检查连接点是否有松动或磨损,确保长期稳定运行

    5. 兼容性和支持


    - 兼容性:
    - 该系列产品与其他标准的电子元件兼容,方便用户进行替换和升级
    - 支持:
    - Mill-Max 提供详尽的技术文档和支持,确保客户能够正确安装和维护产品

    6. 常见问题与解决方案


    - 问题 1:插针和插座接触不良
    - 解决方法:检查插针和插座是否对齐,并重新焊接确保牢固连接
    - 问题 2:镀层脱落
    - 解决方法:更换新的插针或插座,并确保正确的焊接工艺
    - 问题 3:高温环境下的电气性能下降
    - 解决方法:选择合适的绝缘材料并采取适当的散热措施

    7. 总结和推荐


    综上所述,Mill-Max 系列 850, 851, 852, 853 互连系统凭借其高可靠性、多样化的选项和广泛的应用范围,在电子设备中表现出色。该系列产品不仅适用于多种工业环境,还能为客户提供全面的技术支持。因此,强烈推荐这一系列互连产品给需要高性能、高可靠性的电子设备制造商和工程师们。

851-43-061-10-002000参数

参数
颜色 黑色
排数 1
针脚数 61pin
间距-配接 1.27mm
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Push-Pull,Receptacle
长*宽*高 77.85mm(长度)*1.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-061-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-061-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-061-10-002000 851-43-061-10-002000数据手册

851-43-061-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 11.8404 ¥ 98.2753
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 98275.3
