首页  >  产品百科  >  853-99-070-10-001000

853-99-070-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 70pin 3A 2.54μm 锡铅 黑色 通孔安装 44.83mm(长度)*3.05mm(高度)
供应商型号: Q-853-99-070-10-001000
供应商: 期货订购
标准整包数: 11

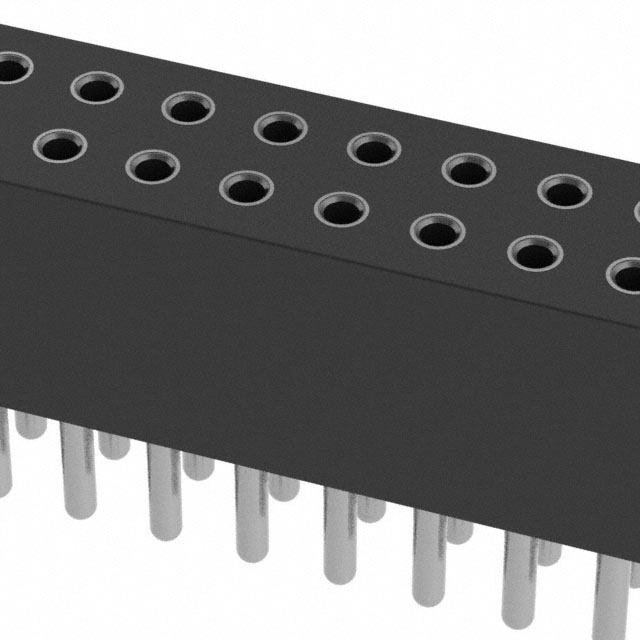

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-99-070-10-001000

853-99-070-10-001000概述

    Mill-Max MFG. Corp. 系列 850, 851, 852, 853 互连系统产品技术手册

    产品简介


    Mill-Max MFG. Corp. 是一家知名的互连系统供应商,专注于生产高质量的电子连接器。本文将重点介绍他们的系列产品——系列 850、851、852 和 853 互连系统。这些互连系统主要用于单排和双排配置,具有0.050英寸(约1.27毫米)的针间距,适用于电路板堆叠应用,最小堆叠高度为0.248英寸(约6.3毫米)。它们广泛应用于航空航天、工业控制、医疗设备、通信等领域。

    技术参数


    以下是这些互连系统的具体技术参数:
    - 针间距: 0.050英寸(1.27毫米)
    - 针头直径: 0.016英寸(约0.41毫米)
    - 单排/双排配置: 系列850、851、852和853分别提供单排和双排互连系统
    - 最小堆叠高度: 0.248英寸(约6.3毫米)
    - 插座接触材料: 高可靠性3指铍铜接触材料,符合BeCu#11标准,额定电流为3安培
    - 插座接触范围: 支持针直径在0.015至0.020英寸之间的插针
    - 绝缘材料: 高温塑料,适用于所有焊接操作
    - 镀层选项: Au Flash(金闪)、200 µ” Sn(锡)等

    产品特点和优势


    - 高可靠性: 使用高可靠性3指铍铜接触材料,确保长时间稳定运行
    - 紧凑设计: 0.050英寸的针间距使得产品在空间有限的应用中仍能高效利用
    - 多排配置选择: 单排和双排设计增加了灵活性,满足不同应用需求
    - 高温适应性: 高温塑料绝缘材料可承受各种焊接工艺
    - 环保材料: 符合RoHS-2标准,确保无铅和低污染

    应用案例和使用建议


    这些互连系统广泛应用于多种场合,例如电路板堆叠、医疗设备、工业自动化控制系统等。以下是一些具体的应用案例和使用建议:
    - 电路板堆叠: 通过双排设计实现电路板间的有效连接,提高系统的集成度
    - 医疗设备: 采用高可靠性接触材料,确保在医疗环境中持续稳定运行
    - 工业自动化: 利用紧凑设计减少占用空间,提高自动化生产线的整体效率
    使用建议:
    - 在焊接过程中确保温度适中,避免对互连系统的损坏
    - 选择合适的镀层以适应不同的环境要求
    - 在高振动环境下,考虑使用额外的固定措施以增强稳定性

    兼容性和支持


    - 兼容性: 这些互连系统具有良好的通用性,可以与多种其他电子元件和设备兼容
    - 支持服务: Mill-Max MFG. Corp. 提供全面的技术支持和服务,确保用户能够顺利安装和使用这些互连系统

    常见问题与解决方案


    1. 问题: 焊接过程中接触不良
    - 解决办法: 检查焊接温度和时间,确保焊接质量;选择适当的镀层以增加接触面积
    2. 问题: 插拔力过大
    - 解决办法: 调整接触压力,或者更换更适合的应用场景的互连系统
    3. 问题: 接触电阻过高
    - 解决办法: 检查并清洁接触点,确保没有污染物影响

    总结和推荐


    总的来说,Mill-Max MFG. Corp. 的系列850、851、852、853互连系统凭借其高可靠性、紧凑设计和多排配置等优势,在多个行业中具有广泛应用前景。无论是用于电路板堆叠还是医疗设备,这些互连系统都能提供卓越的性能和可靠性。如果您需要在严苛环境中使用的高质量互连系统,强烈推荐选择这一系列产品。

853-99-070-10-001000参数

参数
针脚数 70pin
间距-配接 1.27mm
触头镀层 - 配接 锡铅
类型 Push-Pull,Receptacle
排数 2
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 3A
长*宽*高 44.83mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-99-070-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-99-070-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-99-070-10-001000 853-99-070-10-001000数据手册

853-99-070-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
