315-43-108-41-003000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 8pin 3A 760nm 金 黑色 通孔安装
供应商型号: ED4764-08-ND
供应商: Digi-Key
标准整包数: 1

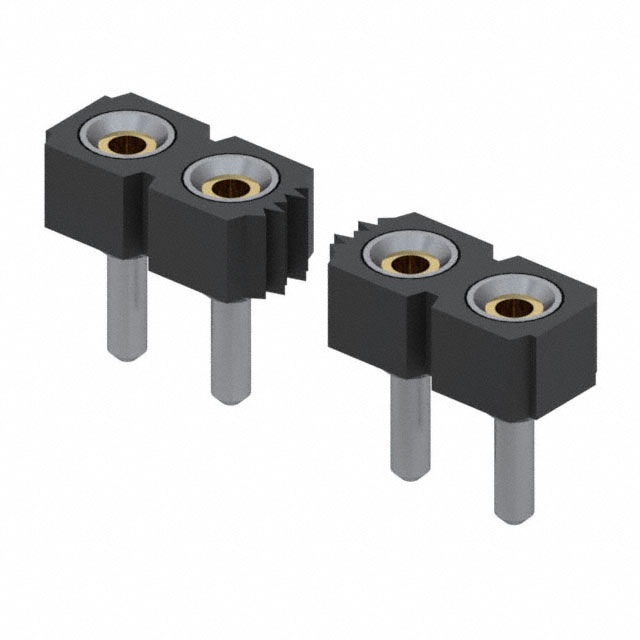

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 315-43-108-41-003000

315-43-108-41-003000概述

    Mill-Max 310, 311, 315系列单排插座技术手册

    产品简介


    Mill-Max 310、311和315系列单排插座是专为各类电子应用设计的连接器组件。这些插座采用0.100英寸网格设计,适用于直径范围在0.015至0.025英寸的引脚和标准IC引线。系列310采用标准焊尾,系列311则配备长焊尾,适合多层电路板。系列315分为非常低轮廓和超低轮廓两种型号,以适应不同的空间限制。

    技术参数


    - 插针尺寸: 支持直径0.015到0.025英寸的引脚和标准IC引线。
    - 焊尾选项:
    - 标准长度
    - 长度适用于多层电路板
    - 超低轮廓(系列315...003)
    - 接触材料: 4-指铍铜(BeCu),接触电阻极低,最高电流承载能力达3A。
    - 绝缘材料: 高温热塑塑料,适用于所有焊接操作。
    - 尺寸和间距: 0.100英寸网格设计,兼容各种电路板布局。

    产品特点和优势


    - 高可靠性: 采用4-指铍铜接触材料,确保长期稳定可靠的操作。
    - 多样化焊尾选项: 满足不同电路板需求,尤其适合多层板和低轮廓应用。
    - 灵活安装: 提供多种安装方式,可根据具体应用场景选择最适合的型号。
    - 高温适应性: 绝缘材料具备良好的高温稳定性,适用于严苛的工作环境。

    应用案例和使用建议


    - 应用案例:
    - 多层电路板上的高密度连接
    - 需要低轮廓设计的应用场合
    - 严苛环境下要求高可靠性的应用
    - 使用建议:
    - 在安装过程中确保焊尾与电路板正确对齐,避免虚焊。
    - 对于需要高可靠性的应用,建议使用非常低轮廓或超低轮廓型号。
    - 注意安装前检查接触部分是否有任何损坏或腐蚀。

    兼容性和支持


    - 兼容性: 该系列产品兼容广泛的应用,包括工业控制、通信设备和医疗电子等领域。
    - 技术支持: Mill-Max提供详尽的技术资料和售后服务,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    - 问题1: 焊接过程中焊点出现空洞。
    - 解决方案: 检查焊接温度和时间是否适当,确保正确的焊接工艺。
    - 问题2: 插针接触不良。
    - 解决方案: 清理接触面并重新安装,确保接触紧密。
    - 问题3: 连接器松动。
    - 解决方案: 使用适当的工具进行紧固,必要时更换新的连接器。

    总结和推荐


    Mill-Max 310、311和315系列单排插座凭借其高可靠性、多样化的焊尾选项和优良的高温适应性,在众多应用场景中表现出色。其灵活的设计使其成为各种高密度连接和低轮廓设计的理想选择。因此,强烈推荐给需要高性能连接器的工程师和制造商。

315-43-108-41-003000参数

参数
额定电流 3A
防护等级 -
类型 Push-Pull,Receptacle
间距-配接 2.54mm
触头镀层 - 配接
针脚数 8pin
触头镀层厚度 - 配接 760nm
颜色 黑色
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

315-43-108-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

315-43-108-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 315-43-108-41-003000 315-43-108-41-003000数据手册

315-43-108-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.886 ¥ 15.9367
10+ $ 1.4466 ¥ 12.1066
100+ $ 1.2291 ¥ 10.2858
500+ $ 1.097 ¥ 9.1808
1000+ $ 1.0447 ¥ 8.7426
5000+ $ 0.9326 ¥ 7.8046
10000+ $ 0.8881 ¥ 7.4325
库存: 928
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.93
