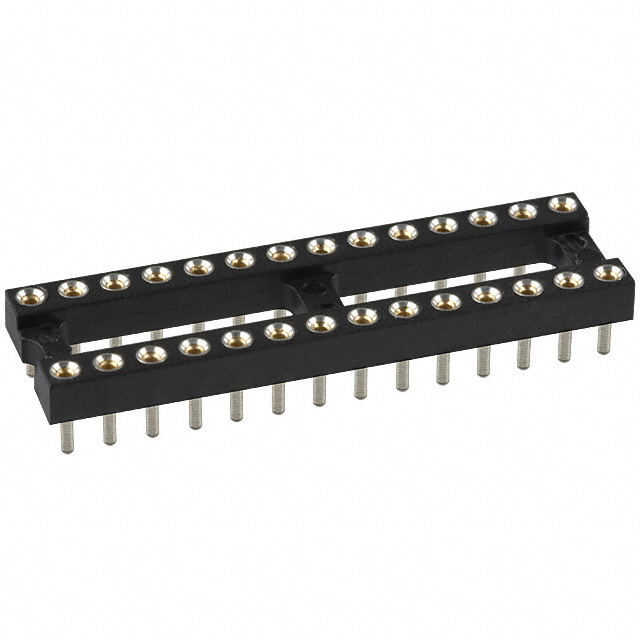

115-47-328-41-001000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 28 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号: 575-1154732841001000
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 115-47-328-41-001000

115-47-328-41-001000概述

    # Mill-Max DIP Dual In Line Socket 技术手册解析

    产品简介


    基本介绍
    Mill-Max生产的DIP(Dual In Line Socket)插座是一种低轮廓焊接尾部设计的DIP插槽,属于开放式框架通孔结构。这种插座主要用于插件式安装,适用于各种电路板上的芯片固定。主要应用于电子设备的内部连接,比如微处理器、存储器和逻辑集成电路的装配。
    应用领域
    该产品广泛用于计算机、通信设备、工业控制设备以及其他需要高可靠性插接件的应用场合。它特别适合于对空间要求较高或需要高性能连接解决方案的设计场景。

    技术参数


    尺寸与引脚数
    - 引脚数量:28个
    - 尺寸:A = 1.4英寸,B = 0.3英寸,C = 0.4英寸
    - 每管装量:14个
    材质
    - 外壳镀层:200 µ" 哑光锡镀层(matte finish)覆盖100 µ" 镍
    - 内部接触材料:铍铜合金172 (UNS C17200)
    - 插针材料:黄铜合金
    接触电阻
    - 接触电阻:最大值为10毫欧姆
    电气特性
    - 工作电压:最高150V交流电或150V直流电
    - 工作温度范围:-55°C至+125°C
    - 导电率:22% IACS(国际退火铜标准)
    物理特性
    - 黄铜合金360/385机械性能(取决于具体型号)
    - 熔点:约1000°C
    - 硬度:80-90布氏硬度

    产品特点和优势


    特点
    1. 耐用性强:铍铜接触点经过严格热处理,保证了高达1000次机械循环的使用寿命。
    2. 高导电性:接触电阻极低,确保信号传输质量。
    3. 环境适应性好:能够在极端温度条件下稳定运行。
    4. 环保合规:符合RoHS、REACH及DRC冲突矿物规定。
    优势
    - 在高频率和大电流条件下表现出色。
    - 插针和绝缘体均采用高品质材料制成,确保长期可靠性能。
    - 提供多种包装选项以满足不同生产需求。

    应用案例和使用建议


    应用场景
    1. 微处理器插接:如Intel或AMD系列处理器。
    2. 接口模块:如串口、并口等通信模块。
    3. 嵌入式系统:如单片机开发板。
    使用建议
    - 在高温环境下使用时,建议选择更高耐温等级的接触材料。
    - 确保所有焊接操作符合标准工艺流程,避免虚焊或过热损坏。
    - 定期检查插座状态,及时更换老化部件。

    兼容性和支持


    兼容性
    该产品可与标准DIP封装的芯片完美匹配,适用于大多数PCB设计规范。此外,其开放式的框架设计允许灵活布线。
    厂商支持
    Mill-Max提供详尽的技术文档和技术支持服务,帮助客户解决安装和调试过程中遇到的问题。同时,Mouser Electronics作为授权分销商,也为客户提供便捷的采购渠道和支持资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 检查引脚是否变形或氧化 |
    | 插针脱落 | 加强固定措施或更换插针 |
    | 温度过高导致性能下降 | 选用耐高温版本的产品 |

    总结和推荐


    综合评估
    Mill-Max的DIP Dual In Line Socket以其卓越的性能、广泛的适用性和高度的可靠性成为业内领先的选择。它不仅能够满足日常电子设备的需求,还具备应对复杂工况的能力。
    推荐结论
    强烈推荐此产品给需要高性能连接解决方案的工程师和设计师。无论是研发阶段还是量产阶段,它都提供了可靠的保障。并且,考虑到其环保特性和长期稳定性,它是值得投资的最佳选择之一。

    如需进一步了解或购买,请访问 [Mouser Electronics](https://www.mouser.com/) 获取更多详细信息和报价。

115-47-328-41-001000参数

参数
长*宽*高 35.56mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
