首页  >  产品百科  >  853-41-004-30-001000

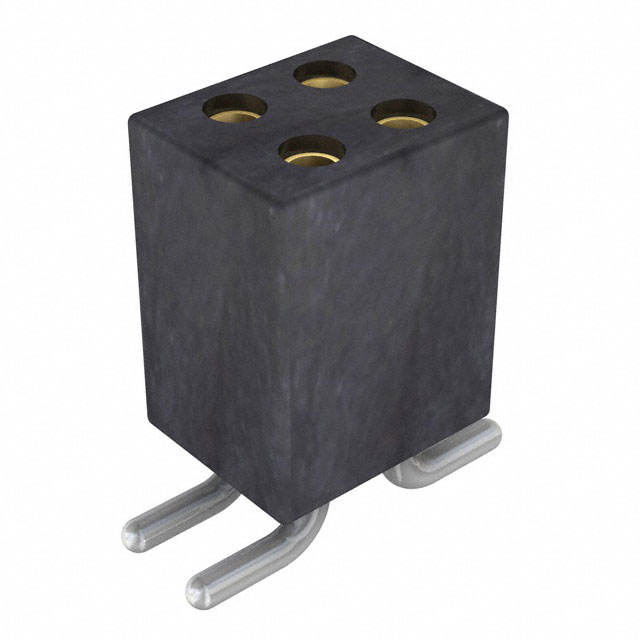

853-41-004-30-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 4pin 3A 250nm 金 黑色 SMD,P=1.27mm 贴片安装
供应商型号: Q-853-41-004-30-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-41-004-30-001000

853-41-004-30-001000概述

    Mill-Max Series 850, 851, 852, 853 电子元器件技术手册

    产品简介


    Mill-Max Mfg. Corp.推出的Series 850, 851, 852, 853系列电子元器件主要用于电路板之间的互连。这些互连器包括单排和双排的插头和插座,具有.050英寸(约1.27毫米)的引脚间距,支持板间堆叠,最低可达到.248英寸(约6.3毫米)。该系列产品在电信、计算机、航空航天和工业自动化等领域有着广泛的应用。

    技术参数


    - 引脚间距:.050英寸(约1.27毫米)
    - 堆叠高度:最低为.248英寸(约6.3毫米)
    - 插针直径:.016英寸(约0.4毫米),适用于MM #4006-0插针
    - 接触件材料:采用高可靠性、三指铍铜(BeCu)#11接触件,额定电流为3安培,兼容的插针直径范围为.015至.020英寸
    - 绝缘体材料:采用高温热塑性材料,适用于所有焊接操作
    - 引脚配置:提供单排和双排两种配置,单排插头和插座分别为.087英寸和.161英寸轮廓,双排插头和插座分别为.083英寸和.161英寸轮廓
    - 镀层选项:Au Flash、10 µ” Au、20 µ” Au、200 µ” Sn/Pb等,符合RoHS-2标准(2011/65/EU)

    产品特点和优势


    - 高可靠性:采用高可靠性接触件设计,确保长期稳定运行。
    - 易于焊接:采用高温热塑性绝缘体材料,适合各种焊接操作。
    - 灵活的连接方式:单排和双排设计,满足不同应用场景的需求。
    - 紧凑型设计:最小化空间占用,适合在有限空间内进行多层板设计。
    - 广泛的适用性:广泛应用于电信、计算机、航空航天和工业自动化等领域。

    应用案例和使用建议


    - 电信设备:Series 850, 851, 852, 853插头和插座可用于电信设备的内部连接,以实现信号的高效传输和可靠通信。
    - 计算机主板:适用于计算机主板上的多种接口,如PCI-E插槽、USB接口等,确保数据传输的稳定性。
    - 工业自动化:在工业控制系统中,Series 850, 851, 852, 853可以用于连接传感器、执行器和控制器,提升系统的可靠性和响应速度。
    - 航空航天:航空电子产品对元器件的可靠性要求极高,这些插头和插座以其出色的耐久性和抗震动能力,在航空航天领域中表现优异。
    使用建议:
    - 在安装过程中,确保正确插入插针,避免过度弯曲导致损坏。
    - 焊接时注意温度控制,避免过高温度影响接触件性能。
    - 定期检查连接器的接触状态,确保信号传输的可靠性。

    兼容性和支持


    - 兼容性:Series 850, 851, 852, 853系列插头和插座之间具有良好的互换性,可与多种标准接口兼容。
    - 技术支持:Mill-Max公司提供详细的技术文档和在线支持,客户可以通过访问官方网站获取更多资料和售后服务。

    常见问题与解决方案


    1. 接触不良
    - 原因:插针未完全插入或受到污染。
    - 解决方案:重新插入插针并清洁接触面。
    2. 信号传输不稳定
    - 原因:连接松动或焊接不牢固。
    - 解决方案:检查并紧固连接器,确保焊接牢固。
    3. 接触件损坏
    - 原因:过度弯曲插针导致接触件变形。
    - 解决方案:使用合适的工具安装插针,避免人为损坏。

    总结和推荐


    Mill-Max Mfg. Corp.的Series 850, 851, 852, 853系列插头和插座凭借其高可靠性、灵活性和广泛的适用性,在各类电子设备中表现出色。这些互连器不仅能满足现代电子设备对连接性能的要求,还能在恶劣环境下保持稳定的工作状态。对于需要高性能连接解决方案的应用场合,我们强烈推荐使用Mill-Max的产品。

853-41-004-30-001000参数

参数
触头镀层 - 配接
针脚数 4pin
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 3A
类型 Push-Pull,Receptacle
排数 2
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

853-41-004-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-41-004-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-41-004-30-001000 853-41-004-30-001000数据手册

853-41-004-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
