首页  >  产品百科  >  851-43-004-10-002000

851-43-004-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 4pin 3A 760nm 金 黑色 通孔安装 6.1mm(长度)*1.78mm(高度)
供应商型号: BSV-851-43-004-10-002000
供应商: 海外现货
标准整包数: 50

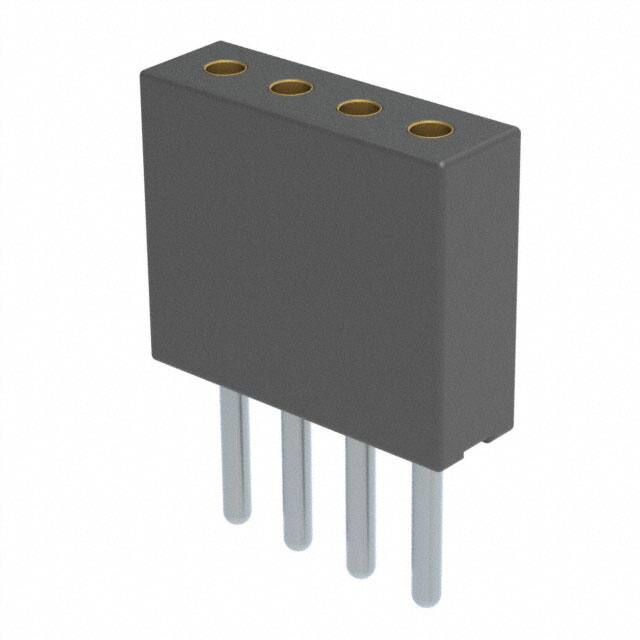

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-004-10-002000

851-43-004-10-002000概述


    产品简介


    本电子元器件是一款标准焊接尾插座(Interconnect Socket),设计用于容纳直径为0.38mm至0.508mm的引线。该插座采用单排通孔设计,具有出色的连接稳定性和导电性。主要应用领域包括消费电子、工业自动化和通信设备等。

    技术参数


    - 外壳镀层: 200微英寸锡(哑光表面)覆盖100微英寸镍
    - 内接触镀层: 30微英寸金覆盖50微英寸镍
    - 电流承载能力: 3安培
    - 接触材料: 硬度为36-43 RC的铍铜合金(ASTM B 194标准)
    - 电阻: 最大10毫欧姆
    - 操作温度范围: -55°C 至 +125°C
    - 熔点: 980°C / 865°C (液相/固相)
    - 热应力松弛: 100小时后保持96%的应力(100°C时)、70%的应力(200°C时)

    产品特点和优势


    - 高可靠性: 接触采用铍铜合金,具有优良的机械寿命(至少1000次循环)和高导电性(22% IACS)。
    - 宽温度适应性: 可在极端温度条件下保持性能稳定,从-55°C到+125°C。
    - 高电流承载能力: 最大电流承载能力为3安培,适用于多种高功率应用。
    - 抗腐蚀: 镀层组合(镍和金)提高了接触点的抗腐蚀性。

    应用案例和使用建议


    - 消费电子产品: 适用于便携式电子设备如手机和笔记本电脑。
    - 工业自动化: 在自动化生产线中,该插座可用于机器间的信号传输。
    - 通信设备: 适用于需要可靠信号传输的应用,例如基站和路由器。
    使用建议:
    - 确保焊接温度控制在合理的范围内,以避免过高的温度导致材料退化。
    - 定期进行接触检查,确保长期稳定的电气性能。

    兼容性和支持


    - 兼容性: 该产品与其他电子元器件和设备具有良好的兼容性,适用于多种电路板设计。
    - 支持: Mill-Max提供详尽的技术文档和客户支持,包括安装指导和技术咨询。

    常见问题与解决方案


    - 问题: 插座无法稳固插入
    - 解决方案: 检查插头尺寸是否符合要求(0.38mm至0.508mm),并确认焊接质量。
    - 问题: 插座接触电阻过高
    - 解决方案: 清洁插座和插头接触面,确保没有污染物。
    - 问题: 高温环境下插座失效
    - 解决方案: 使用具有更高耐温性的材料(如铍镍合金)替代现有材料。

    总结和推荐


    总体而言,这款标准焊接尾插座以其高可靠性和宽温度适应性成为电子工程中的理想选择。其优异的机械寿命和抗腐蚀特性使其特别适合在恶劣环境中使用。因此,强烈推荐在各类高要求应用中使用此产品。

851-43-004-10-002000参数

参数
防护等级 -
间距-配接 1.27mm
额定电流 3A
触头镀层厚度 - 配接 760nm
排数 1
触头镀层 - 配接
类型 Push-Pull,Receptacle
颜色 黑色
针脚数 4pin
长*宽*高 6.1mm(长度)*1.78mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

851-43-004-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-004-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-004-10-002000 851-43-004-10-002000数据手册

851-43-004-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 17.832 ¥ 149.9671
100+ $ 10.632 ¥ 89.4151
250+ $ 5.712 ¥ 48.0379
500+ $ 3.804 ¥ 31.9916
1000+ $ 3.084 ¥ 25.9364
2500+ $ 2.136 ¥ 17.9638
5000+ $ 1.8 ¥ 15.138
10000+ $ 1.728 ¥ 14.5325
15000+ $ 1.728 ¥ 14.5325
25000+ $ 1.356 ¥ 11.404
库存: 463
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 7498.35
