851-43-012-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 12pin 3A 760nm 金 黑色 通孔安装 15.62mm(长度)*5.3mm(高度)
供应商型号: Q-851-43-012-20-001000
供应商: 期货订购
标准整包数: 33

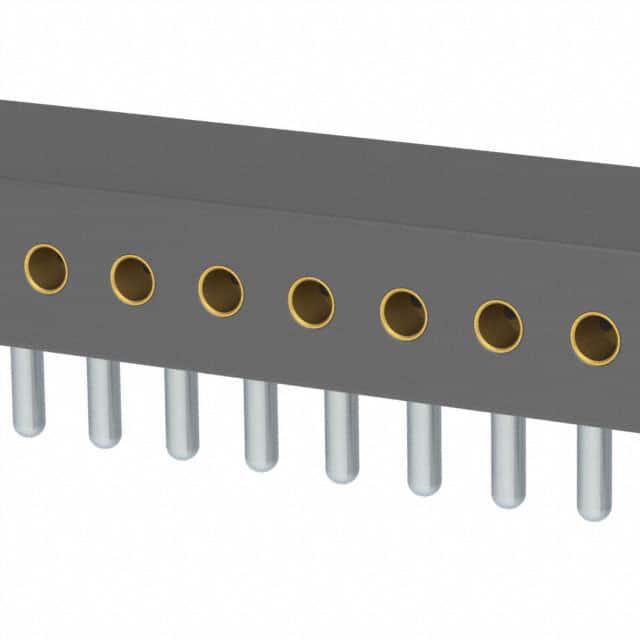

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-012-20-001000

851-43-012-20-001000概述

    电子元器件技术手册:Interconnect Socket 851-43-012-20-001000

    产品简介


    Interconnect Socket(851-43-012-20-001000)是一款专为通过孔设计的插座,适用于焊接0.015到0.022英寸的引线。这种插座采用0.050网格布局,是直角插座,非常适合单行安装。其独特的设计使其在各种电路板和系统中都有广泛应用,特别是在需要高可靠性和耐用性的场合。

    技术参数


    - 接触材料:铍铜合金172(UNS C17200),符合ASTM B 194标准。
    - 接触内电镀:30微米金覆盖在50微米镍上。
    - 外壳电镀:200微英寸的哑光锡覆盖在100微英寸的镍上。
    - 额定电流:3安培。
    - 接触尺寸:#11,标准三指型接触。
    - 引脚材料:黄铜合金(UNS C36000),符合ASTM B 16标准。
    - 绝缘材料:尼龙46(Stanyl TE250F6 {30%玻璃}或TE250F9 {45%玻璃},黑色),品牌为Stanyl。
    - 温度范围:工作温度为-55°C至+125°C。
    - 熔点:铍铜合金的熔点为980°C/865°C(液相/固相)。
    - 导热率:22%国际退火铜标准(IACS)。
    - 密度:0.298磅/立方英寸(铍铜合金);0.307磅/立方英寸(黄铜合金)。

    产品特点和优势


    - 高可靠性:采用高性能的铍铜合金,确保长时间使用的稳定性和耐久性。
    - 多功能适用:适用于各种电路板和系统的连接需求。
    - 安全环保:符合RoHS和REACH标准,无铅、无汞、无镉,适合欧盟和其他地区的需求。
    - 高温适应性:在-55°C至+125°C的工作温度范围内表现出色。
    - 优异的电气性能:低电阻和高导电性保证信号传输质量。

    应用案例和使用建议


    该插槽通常用于汽车电子、工业自动化和消费电子产品中,可以作为连接控制板和传感器的关键部件。建议在焊接过程中使用合适的温度和压力,以确保最佳的连接效果。如果需要更高的工作温度,建议选择其他更适合高温应用的接触材料,如铍镍合金。

    兼容性和支持


    本产品与其他标准尺寸的引线和插座具有良好的兼容性。厂商提供了详尽的技术支持,包括使用指南和故障排除文档。对于任何特定的安装或使用疑问,可以直接联系厂商的技术支持团队获得帮助。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:检查焊点是否牢固,必要时重新焊接。
    2. 电气性能下降
    - 解决方法:检查接触部分是否有氧化或污染,清洁后再测试。
    3. 过热
    - 解决方法:检查周围环境是否符合要求的工作温度范围,必要时增加散热措施。

    总结和推荐


    综上所述,Interconnect Socket 851-43-012-20-001000是一款高品质、多功能的电子元器件,特别适合于需要高可靠性和环境适应性的应用场景。该产品通过严格的测试和认证,确保了其在各种严苛条件下的表现。强烈推荐给需要高质量连接解决方案的工程师和技术人员。

851-43-012-20-001000参数

参数
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
排数 1
间距-配接 1.27mm
额定电流 3A
针脚数 12pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 15.62mm(长度)*5.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-43-012-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-012-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-012-20-001000 851-43-012-20-001000数据手册

851-43-012-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
