803-91-002-61-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 2 2pin 4.5A 250nm 金 黑色 通孔安装 2.54mm(长度)*5.08mm(高度)
供应商型号: Q-803-91-002-61-001000
供应商: 期货订购
标准整包数: 1

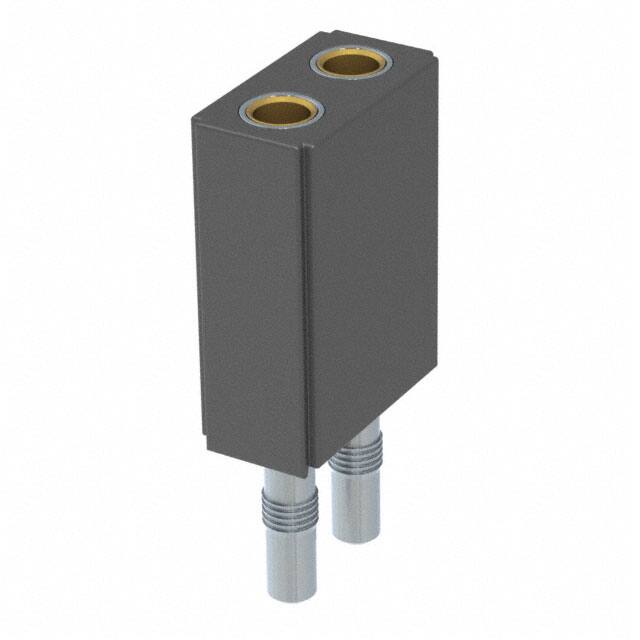

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 803-91-002-61-001000

803-91-002-61-001000概述

    电子元器件产品技术手册

    1. 产品简介


    产品编号: 803-91-002-61-001000
    描述: Interconnect Socket,采用 .100 网格设计,无焊压接插座。适用于双排插孔安装。能够接受直径为 0.025-0.037 英寸,方形截面为 0.025 英寸的端子。

    2. 技术参数


    - 接触点: 使用 #47 号标准六指接触点
    - 电流承载能力: 最大 4.5 安培
    - 合金材料: 铍铜合金 172 (UNS C17200)
    - 壳体电镀: 200 微英寸锡铅 (93/7) 覆盖 100 微英寸镍
    - 内接触电镀: 10 微英寸金覆盖 50 微英寸镍
    - 温度范围: 工作温度范围 -55°C 到 +125°C,连续使用最高温度可达 150°C
    - 绝缘电阻: 最小 10,000 兆欧姆
    - 介电强度: 最小 1000 伏交流(系列 117 收缩 DIP 最小 700 伏交流)

    3. 产品特点和优势


    该连接器具备以下优势:
    - 高电流承载能力: 可承受高达 4.5 安培的电流
    - 优异的机械寿命: 最低 100 次循环
    - 耐高温: 连续使用温度可达 150°C,短期可达到 300°C
    - 高绝缘性能: 绝缘电阻最小值达 10,000 兆欧姆,介电强度高

    4. 应用案例和使用建议


    应用案例:
    该连接器广泛应用于工业控制设备、汽车电子、通信设备等领域,特别是在需要高电流承载能力和可靠性的场合。
    使用建议:
    - 在安装过程中,确保正确的接触压力以保证最佳的电气连接。
    - 在高温环境下使用时,注意监测接触点的温度变化,避免长时间超过推荐温度范围。

    5. 兼容性和支持


    - 兼容性: 与各种工业标准插头兼容,可与多种电路板和连接器配合使用。
    - 支持: 供应商提供全面的技术支持和维护服务,包括在线文档、视频教程和售后技术支持。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良
    解决方案: 检查接触点是否有氧化或污染,重新清洁接触点并确保适当的安装压力。
    - 问题: 温度过高导致失效
    解决方案: 确保设备在推荐的工作温度范围内运行,必要时增加散热措施。

    7. 总结和推荐


    综上所述,这款 Interconnect Socket 具有卓越的电气性能、高可靠性及广泛的应用范围,适合于对连接器有较高要求的各种应用场景。因此,我们强烈推荐使用此款连接器。

803-91-002-61-001000参数

参数
防护等级 -
针脚数 2pin
间距-配接 2.54mm
排数 2
颜色 黑色
类型 Push-Pull,Receptacle
额定电流 4.5A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
长*宽*高 2.54mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-91-002-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

803-91-002-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 803-91-002-61-001000 803-91-002-61-001000数据手册

803-91-002-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
