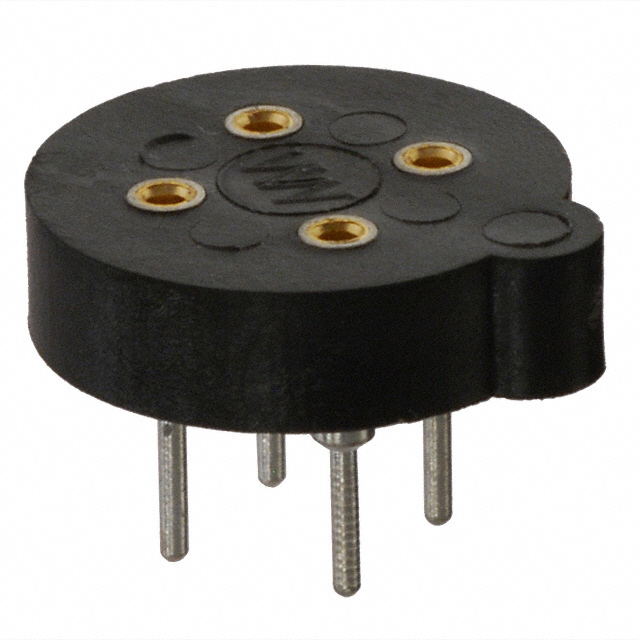

917-47-104-41-005000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn Transistor Socket SKT 4 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号: 575-9174710441005000
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 917-47-104-41-005000

917-47-104-41-005000概述

    Transistor TO Socket (Product Number: 917-47-104-41-005000) 技术手册

    1. 产品简介


    这款Transistor TO Socket(晶体管插槽)是一款适用于通过引线连接的半导体器件,如晶体管。该产品主要用于为直径在0.38mm至0.635mm范围内的导线提供稳定接触。它的主要功能是确保导线与电路板之间的可靠连接,从而保证电子设备的正常运行。这种插座广泛应用于消费电子产品、工业控制设备和通信系统中。

    2. 技术参数


    - 尺寸与引脚:适用于直径0.38mm至0.635mm的导线,4个引脚。
    - 电流承载能力:3安培。
    - 壳体镀层:200微英寸锡(哑光表面)覆盖100微英寸镍。
    - 接触镀层:金色闪光。
    - 封装形式:管装。
    - 包装数量:每管50个。
    - 引脚材料:黄铜合金(ASTM B16)或385黄铜(ASTM B455)。
    - 接触材料:铍铜合金172(UNS C17200),符合ASTM B194标准。
    - 绝缘材料:聚对苯二甲酸酯(PCT)。
    - 绝缘电压:100VRMS/150VDC。
    - 绝缘电阻:最小10,000兆欧姆。
    - 耐热性:材料在276°C(529°F)下可承受66psi的压力。
    - 介电强度:最小1000VRMS(系列117收缩DIP为700VRMS)。
    - 工作温度:-55°C至+125°C。
    - 熔点:980°C/865°C(液态/固态)。
    - 退火性能:在100°C时,应力保持率为96%,在200°C时保持率为70%。
    - RoHS合规性:符合RoHS指令,允许铅含量最高达4%。

    3. 产品特点和优势


    - 高可靠性:采用铍铜合金作为接触材料,具有优异的机械寿命(至少1000次循环)和高强度(硬度36-43HRC)。
    - 宽温域适用:能够在极端温度条件下工作,适合多种应用环境。
    - 兼容性强:适用于多种引线直径和材质,适应性强。
    - 环保设计:符合RoHS和REACH标准,无有害物质添加。

    4. 应用案例和使用建议


    - 应用场景:适用于需要高温稳定性的场合,如汽车电子、工业控制和通信设备。
    - 使用建议:建议在高温环境下使用时,确保正确的热处理以维持其弹簧性能;对于长时间使用,可以考虑使用镍铬合金代替铍铜合金。

    5. 兼容性和支持


    - 兼容性:与其他常见的黄铜和镍合金材料兼容,便于集成到现有设计中。
    - 支持:供应商提供了详尽的技术文档和支持服务,确保用户能够正确安装和维护该产品。

    6. 常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:检查并清洁引线和插座,确保接触面干净。
    - 问题:电流过载导致发热。
    - 解决方案:适当降低电流,或考虑使用更高额定值的产品。

    7. 总结和推荐


    总体而言,这款Transistor TO Socket(晶体管插槽)是一个高度可靠的连接器,具有广泛的适用性和良好的温度稳定性。特别是在需要高温稳定性的环境中表现卓越,适合用于工业控制和通信设备。推荐给需要高性能连接器的电子工程师和制造商。

917-47-104-41-005000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

917-47-104-41-005000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

917-47-104-41-005000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 917-47-104-41-005000 917-47-104-41-005000数据手册

917-47-104-41-005000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.38 ¥ 11.661
50+ $ 1.232 ¥ 10.4104
100+ $ 1.134 ¥ 9.5823
250+ $ 1.0487 ¥ 8.8613
500+ $ 0.986 ¥ 8.332
1000+ $ 0.9266 ¥ 7.8301
2500+ $ 0.8316 ¥ 7.027
库存: 648
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
