851-41-016-10-021000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 16pin 250nm 金 黑色 通孔安装
供应商型号: Q-851-41-016-10-021000
供应商: 期货订购
标准整包数: 1

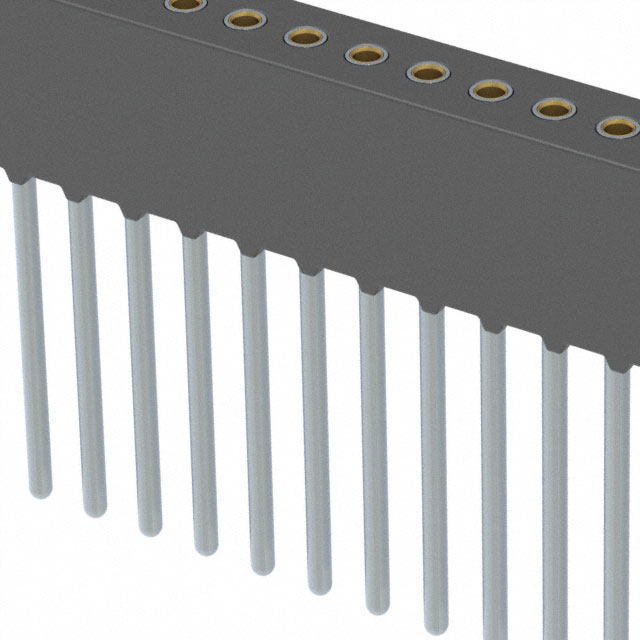

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-41-016-10-021000

851-41-016-10-021000概述


    产品简介


    Mill-Max公司的851-41-016-10-021000是一款连接插座(Interconnect Socket),主要用于实现电路板间的可靠连接。它采用0.050英寸网格的直式插针设计,支持单排通过孔安装,适用于导线直径为0.015至0.022英寸的应用场合。该产品广泛应用于电子制造、工业控制、通信设备等领域,特别适合对稳定性要求较高的场合。

    技术参数


    - 插针规格:采用标准的三指接触(#11)设计,能够承受最大3安培的电流。
    - 材料规格:
    - 接触部分:铍铜合金(UNS C17200),具有良好的硬度和机械寿命(最小100次循环)。
    - 基座材料:黄铜合金(UNS C36000),经过退火处理。
    - 绝缘材料:尼龙46(Stanyl TE250F6或TE250F9),黑色,具备高耐热性能,熔点高达900°C。
    - 电气特性:
    - 导电率:黄铜合金26% IACS,铍铜合金22% IACS。
    - 最大电阻:10毫欧姆。
    - 工作温度范围:-55°C到+125°C,长期稳定使用温度最高可达150°C。
    - 认证:RoHS合规,确保不含铅、汞、镉、六价铬等有害物质;符合REACH和冲突矿物法规的要求。

    产品特点和优势


    - 高性能:采用高强度的铍铜合金作为接触部分,确保在恶劣环境下的稳定性能。
    - 高可靠性:设计寿命长,机械寿命达到最小100次循环。
    - 环保材料:全RoHS合规,无有害物质添加,适用于环保要求高的场合。
    - 兼容性强:适用范围广,可用于多种设备和系统。

    应用案例和使用建议


    - 应用场景:该插座广泛应用于自动化控制系统、医疗设备和通信基础设施中,特别是在需要长时间稳定运行的环境中。
    - 使用建议:
    - 在安装过程中,确保插针插入孔位时不会受到过大的压力,以避免损坏。
    - 定期检查连接点是否有松动或腐蚀现象,确保电路的稳定运行。

    兼容性和支持


    - 兼容性:与多数常见的导线和PCB设计兼容,提供良好的互操作性。
    - 技术支持:Mill-Max提供全面的技术支持和售后服务,包括在线文档、客户支持热线及专业工程师咨询服务。

    常见问题与解决方案


    - Q1: 插座使用寿命有限?
    - A1: 避免在高温环境下长期使用,适当维护可以延长使用寿命。
    - Q2: 插针出现腐蚀现象?
    - A2: 使用专用清洁剂定期清洁插针,保持其良好接触状态。
    - Q3: 插针无法正常插入?
    - A3: 检查插座孔径是否正确,确保插针尺寸匹配。

    总结和推荐


    总体而言,Mill-Max的851-41-016-10-021000是一款在高可靠性、高环保要求方面表现优异的连接插座。它适用于多种应用场景,特别是在严苛环境下的长期稳定运行。对于需要高性能连接组件的项目,我们强烈推荐选择这款产品。

851-41-016-10-021000参数

参数
类型 Push-Pull,Receptacle
额定电流 -
针脚数 16pin
触头镀层 - 配接
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
防护等级 -
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-41-016-10-021000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-41-016-10-021000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-41-016-10-021000 851-41-016-10-021000数据手册

851-41-016-10-021000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.4311 ¥ 28.4781
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 28478.1
