851-13-005-10-003000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 5pin 3A 760nm 金 黑色 通孔安装 6.73mm(长度)*2.2mm(高度)
供应商型号: ED10290-ND
供应商: Digi-Key
标准整包数: 1

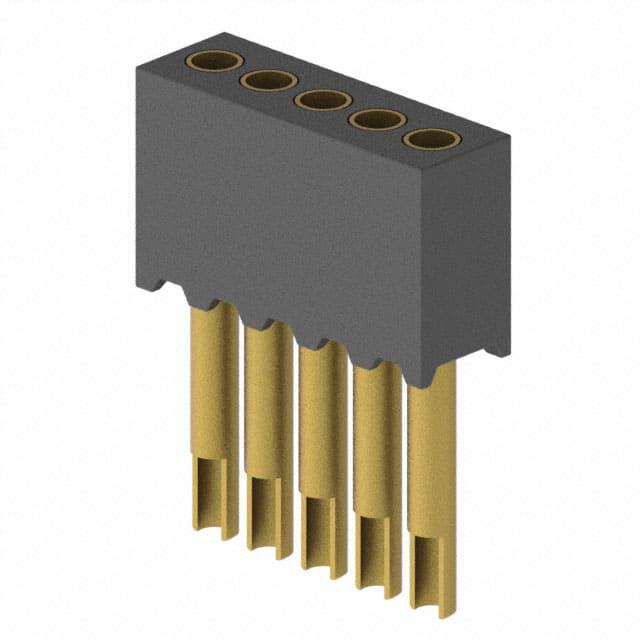

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-13-005-10-003000

851-13-005-10-003000概述

    Mill-Max 851-13-005-10-003000 互连插座技术手册

    1. 产品简介


    Mill-Max公司的851-13-005-10-003000型互连插座是一种单排通孔焊接杯式插座,适用于0.38-0.508毫米直径的引线。该产品主要用于通过引线将两个电路板或电路板与外部设备进行电连接,广泛应用于工业自动化、通信设备、医疗设备等领域。

    2. 技术参数


    - 接触材料:
    - 接触体: 贝尔佐尼亚铜合金 172 (UNS C17200),符合ASTM B 194标准。
    - 引脚: 黄铜合金(360系列),符合ASTM B 16标准;或者385系列,符合ASTM B 455标准。
    - 接触参数:
    - 电流承载能力: 3安培。
    - 接触材料属性: 铜含量为98.1%,铍含量为1.9%。
    - 经过热处理后的机械寿命: 至少1000次循环。
    - 环境适应性:
    - 操作温度范围: -55°C至+125°C。
    - 应力松弛: 在100°C下经过1000小时后仍保持96%应力;在200°C下经过1000小时后仍保持70%应力。
    - 其他参数:
    - 插入力: 遵循适用图纸描述的插入/拔出力要求。
    - 热变形温度: 290°C (554°F) @ 264 psi。

    3. 产品特点和优势


    851-13-005-10-003000型互连插座具有以下显著特点和优势:
    - 高性能接触材料: 采用贝尔佐尼亚铜合金,具有优良的机械性能和耐温性能。
    - 高可靠性: 至少1000次循环的机械寿命,保证长期稳定的电气连接。
    - 宽温度适应性: 可在极端温度范围内工作,满足不同应用场景需求。
    - 符合RoHS规范: 所有材料均符合欧盟环保法规要求。

    4. 应用案例和使用建议


    该产品被广泛应用于各种复杂电子系统中,如工业自动化控制系统、通信设备、医疗设备等。为了确保最佳性能,建议如下:
    - 安装环境: 在安装时要确保插座与引线间的电气连接可靠,防止松动。
    - 使用条件: 工作温度应在-55°C到+125°C之间,避免超过应力松弛阈值。

    5. 兼容性和支持


    851-13-005-10-003000型互连插座与大多数标准通孔插头和引线兼容,可轻松集成到现有的电子系统中。Mill-Max公司提供全面的技术支持和售后保障,包括定期的质量检测和技术咨询服务。

    6. 常见问题与解决方案


    - Q: 插座与引线无法正常连接怎么办?
    - A: 检查插座和引线是否有污物或损坏,清洁并重新安装。
    - Q: 插座在高温环境下工作效果不佳怎么办?
    - A: 确认所用材料是否符合高温工作要求,必要时更换为更高温度等级的材料。
    - Q: 插座安装时接触不良怎么办?
    - A: 确保安装时插座与电路板连接稳固,避免出现虚焊或松动情况。

    7. 总结和推荐


    综上所述,Mill-Max的851-13-005-10-003000型互连插座以其卓越的电气性能、高可靠性及广泛的温度适应性,在众多应用场合中表现出色。强烈推荐给需要高性能互连解决方案的用户。

851-13-005-10-003000参数

参数
触头镀层厚度 - 配接 760nm
针脚数 5pin
类型 Push-Pull,Receptacle
颜色 黑色
防护等级 -
触头镀层 - 配接
排数 1
额定电流 3A
间距-配接 1.27mm
长*宽*高 6.73mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

851-13-005-10-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-13-005-10-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-13-005-10-003000 851-13-005-10-003000数据手册

851-13-005-10-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8536 ¥ 57.3561
77+ $ 5.0436 ¥ 42.2086
154+ $ 4.8028 ¥ 40.1938
539+ $ 4.3967 ¥ 36.795
1001+ $ 4.209 ¥ 35.2238
库存: 145
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.35
