首页  >  产品百科  >  851-93-006-10-002000

851-93-006-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 6pin 3A 760nm 金 黑色 通孔安装 8.64mm(长度)*1.78mm(高度)
供应商型号: BSV-851-93-006-10-002000
供应商: 海外现货
标准整包数: 62

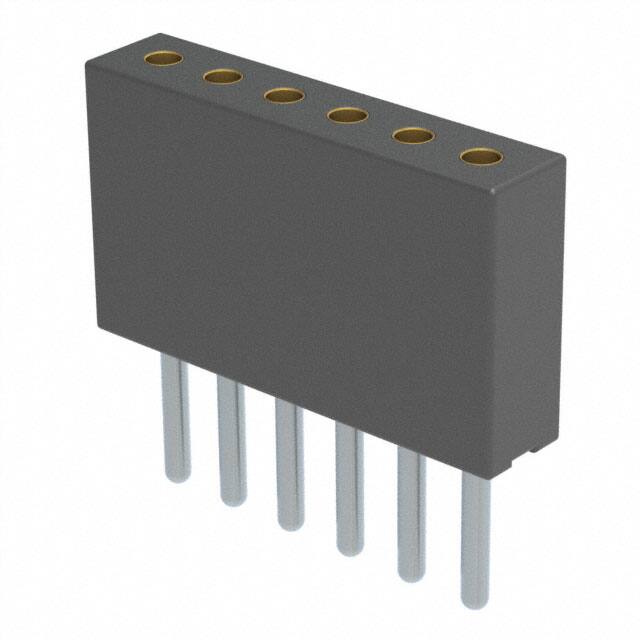

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-93-006-10-002000

851-93-006-10-002000概述


    产品简介


    Mill-Max公司生产的Interconnect Socket(连接器插座)是用于电子电路系统的重要元件之一。这种连接器插座采用了直列式的布局设计,适用于通过孔式安装,并且能够接受直径为0.015到0.022英寸的引线。这种互连插座主要用于各种电路板的设计中,尤其适用于需要高可靠性和良好接触性能的应用场合。

    技术参数


    | 参数 | 描述 |

    | 接触材料 | 铍铜合金(UNS C17200),符合ASTM B 194标准 |
    | 镀层 | 壳体镀层:200 μ"锡铅(93/7)覆盖在100 μ"镍上;内接触镀层:30 μ"金覆盖在50 μ"镍上 |
    | 引脚材质 | 黄铜合金(UNS C36000),符合ASTM B 16标准 |
    | 绝缘材料 | 尼龙46(Stanyl TE250F6或TE250F9,黑色) |
    | 熔点 | 980°C/865°C(液态/固态) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电流承载能力 | 3 安培 |

    产品特点和优势


    - 材料性能优越:采用铍铜合金和黄铜合金制成的接触部分具备极高的机械强度和导电性能,可在高温环境中保持长期稳定。
    - 广泛的适用性:此连接器插座能够在不同工作条件下保持优异的电气和机械性能,特别适合于高可靠性和高负载的应用场合。
    - 环保认证:符合RoHS和REACH标准,不含限制性有害物质,确保对人体和环境无害。

    应用案例和使用建议


    应用案例:这款连接器插座广泛应用于汽车电子、工业自动化控制系统、计算机外围设备等领域。例如,在汽车ECU控制单元内部,它作为关键组件保障信号传输的稳定性和可靠性。
    使用建议:为了确保最佳性能,建议安装时选择合适的焊接工艺。考虑到高温环境下BeCu合金的应力松弛问题,对于连续工作温度超过150°C的应用,应考虑使用其他高温稳定的材料。此外,由于BeCu合金可能存在的环境安全风险,使用者应注意通风条件,并采取适当的安全措施。

    兼容性和支持


    该产品具有良好的通用性,可以轻松与其他标准引脚尺寸的电子元件配套使用。Mill-Max公司为客户提供全面的技术支持服务,包括产品咨询、设计支持及售后维修等。

    常见问题与解决方案


    1. 问题:安装后发现接触不良。
    解决办法:检查是否有正确的焊接方式或焊接温度导致焊点质量不佳。建议重新焊接并保证良好的电气连接。
    2. 问题:产品在高温下出现性能下降。
    解决办法:了解具体工作环境温度条件,若需长时间工作在150°C以上,则考虑更换更适合高温环境的产品型号。

    总结和推荐


    总体而言,这款由Mill-Max公司出品的Interconnect Socket凭借其卓越的材料特性和广泛的适用范围,在众多电子元件中脱颖而出。其出色的电气性能、可靠的机械寿命和全面的安全合规性使其成为各类复杂应用场景下的理想选择。鉴于其优秀的性能表现及合理的价格定位,我们强烈推荐此款连接器插座用于高性能电子产品开发中。

851-93-006-10-002000参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 760nm
针脚数 6pin
间距-配接 1.27mm
防护等级 -
触头镀层 - 配接
排数 1
长*宽*高 8.64mm(长度)*1.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

851-93-006-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-93-006-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-93-006-10-002000 851-93-006-10-002000数据手册

851-93-006-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
62+ $ 18.924 ¥ 159.1508
124+ $ 11.7 ¥ 98.397
310+ $ 6.6 ¥ 55.506
558+ $ 4.548 ¥ 38.2487
1054+ $ 3.372 ¥ 28.3585
2542+ $ 2.724 ¥ 22.9088
5022+ $ 2.328 ¥ 19.5785
10044+ $ 2.028 ¥ 17.0555
15004+ $ 2.028 ¥ 17.0555
25048+ $ 1.788 ¥ 15.0371
库存: 408
起订量: 62 增量: 1
交货地:
最小起订量为:62
合计: ¥ 9867.34
